Pemasok terkemuka sistem perancah cuplock

Cuplock Scaffolding System adalah yang paling umum digunakan sistem scaffolding di dunia. Nama resmi dari sistem scaffolding ini adalah Cuplok, namun kebanyakan orang mengenalnya dengan nama Cuplock. EK Cuplock Scaffolding digunakan untuk struktur pendukung dan akses dalam industri konstruksi, konstruksi lepas pantai, pemeliharaan industri, dan pembangunan kapal. Dan semua bagian Sistem Cuplock dirancang dan diproduksi untuk memenuhi semua standar industri perancah.

Sistem Cuplock memiliki perangkat pengunci dan pengencang cepat yang menyederhanakan proses konstruksi dan membuatnya lebih aman bagi pekerja untuk berpartisipasi dalam konstruksi. Semua ini merupakan cara yang baik untuk mengoptimalkan efisiensi kerja proyek konstruksi dan meningkatkan indeks keselamatan konstruksi.

Untuk halaman ini ：

Video perancah cuplock

Umumnya ada dua metode standar pengelasan cuplock: pengelasan manual dan pengelasan mesin.
Pengelasan manual mengacu pada pengelasan busur manual. Pertama, pengelasan titik digunakan untuk memasang cangkir bawah dan pin yang terletak pada tabung vertikal kunci cangkir, kemudian dilakukan pengelasan penuh. Arah pengelasan adalah dari bawah ke atas, memastikan komponen dilas dengan kuat ke tabung vertikal cuplock dan menghindari cacat manik las atau porositas yang umum ditemukan pada pengelasan tegak.
Pengelasan mesin meliputi pengelasan berpelindung gas CO₂ dan pengelasan resistansi. Pengelasan berpelindung gas memiliki kedalaman penetrasi yang besar, percikan yang lebih sedikit, dan otomatisasi tingkat tinggi, sehingga cocok untuk produksi massal. Sebagian besar produsen perancah menggunakan pengelasan berpelindung gas CO₂. Peralatan las resistansi memiliki biaya investasi yang lebih tinggi, namun memiliki zona terkena panas yang lebih kecil pada bahan dasar, dan kekuatan sambungan dapat mencapai lebih dari 95% kekuatan bahan dasar. Biasanya digunakan untuk ekstensi tabung vertikal cuplock.

Poin-poin Penting dan Kontrol Kualitas untuk Pengelasan Cuplock Stansards
1. Permukaan pengelasan tabung vertikal cuplock dan cuplock harus digiling halus untuk menghindari kotoran seperti minyak dan kelembapan yang mempengaruhi kualitas las.
2. Lasan harus bebas dari cacat seperti retak dan kurang fusi, dengan kedalaman undercut ≤ 0,5 mm (sebagaimana ditentukan dalam JGJ 166-2016).
3. Untuk baja berkekuatan tinggi seperti Q345, perawatan pasca pengelasan pada 250℃ selama 2 jam diperlukan untuk mengurangi risiko retak akibat hidrogen.

Ek Cuplock Scaffolding Vertikal Welding terutama dibagi menjadi tiga langkah:

1. Sesuaikan jarak peralatan perkakas dan tentukan interval cangkir bawah. Gunakan pengelasan spot untuk memperbaiki gelas bawah dan terletak pin ke tabung vertikal.

2. Pin yang terletak penuh, yang memastikan pin yang terletak ditetapkan dengan kuat ke tabung vertikal.

3. Cangkir bawah las penuh, itu untuk memastikan stabilitas cangkir bawah dan memastikan indeks keselamatan dalam konstruksi dan penggunaan.

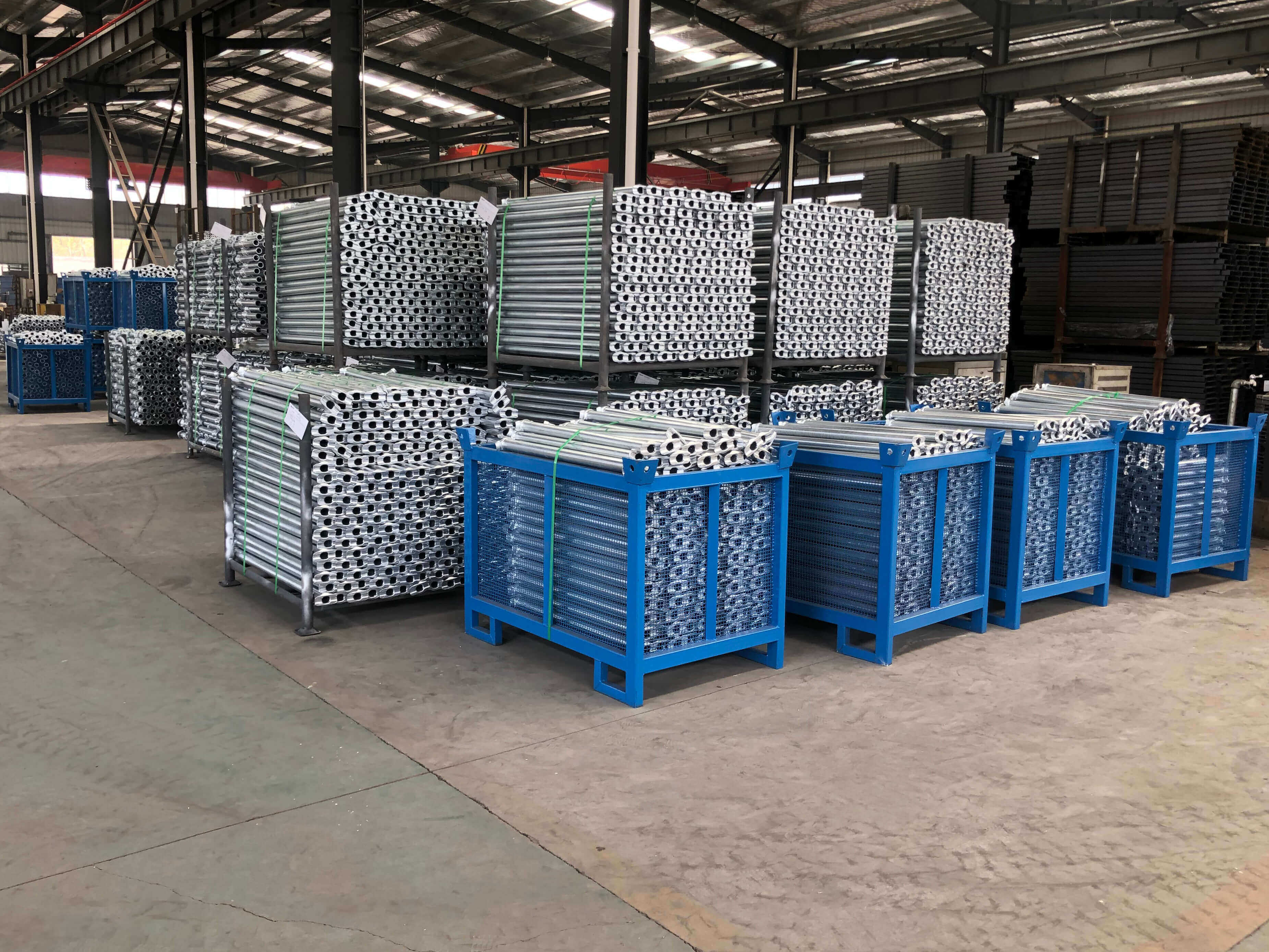

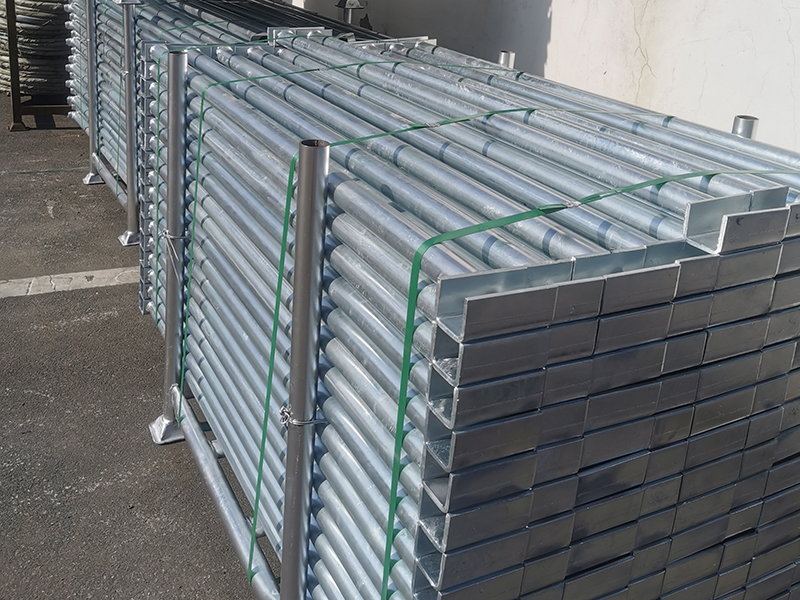

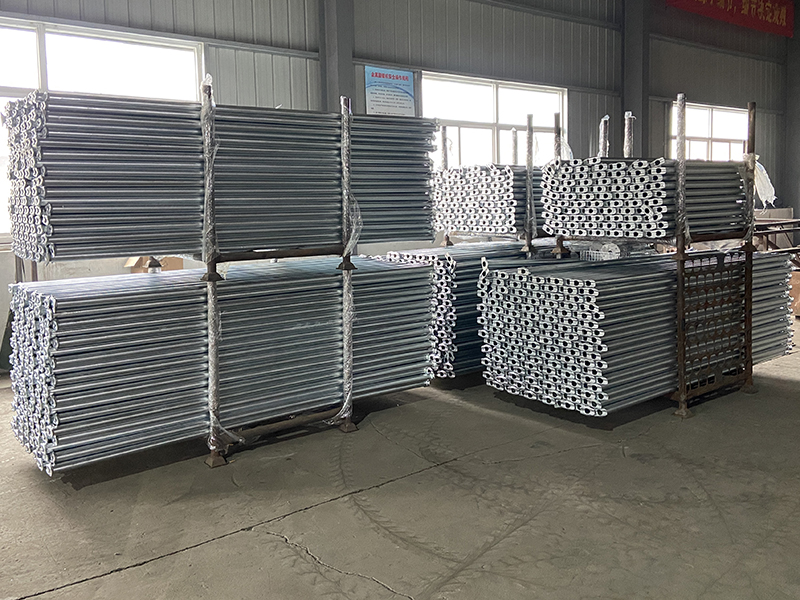

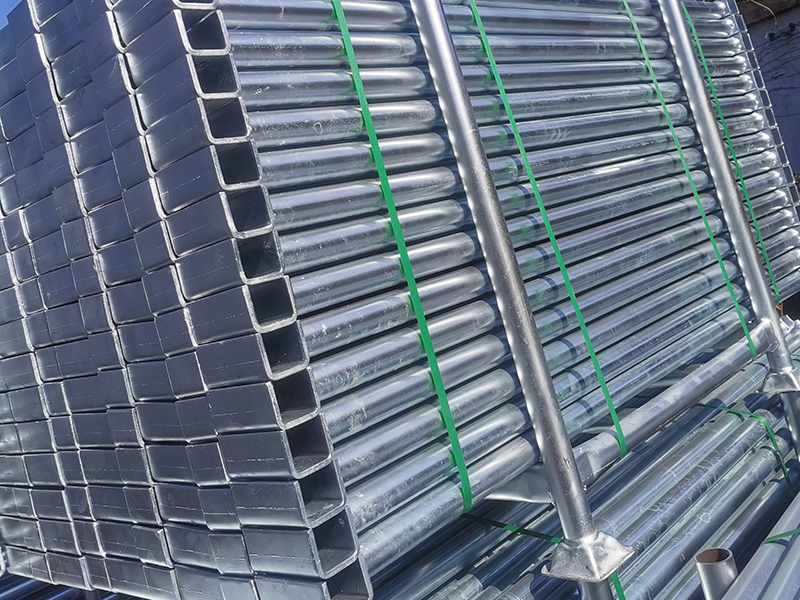

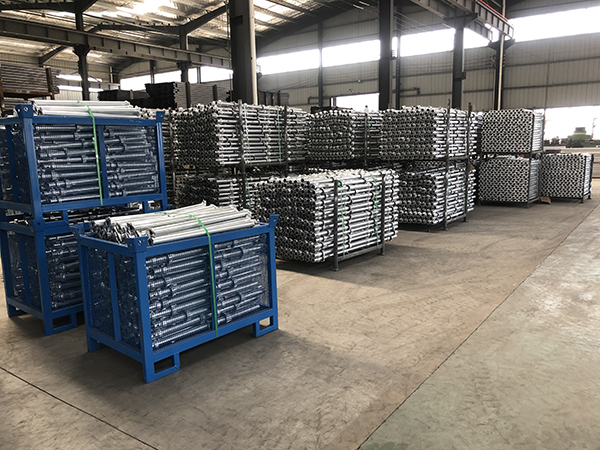

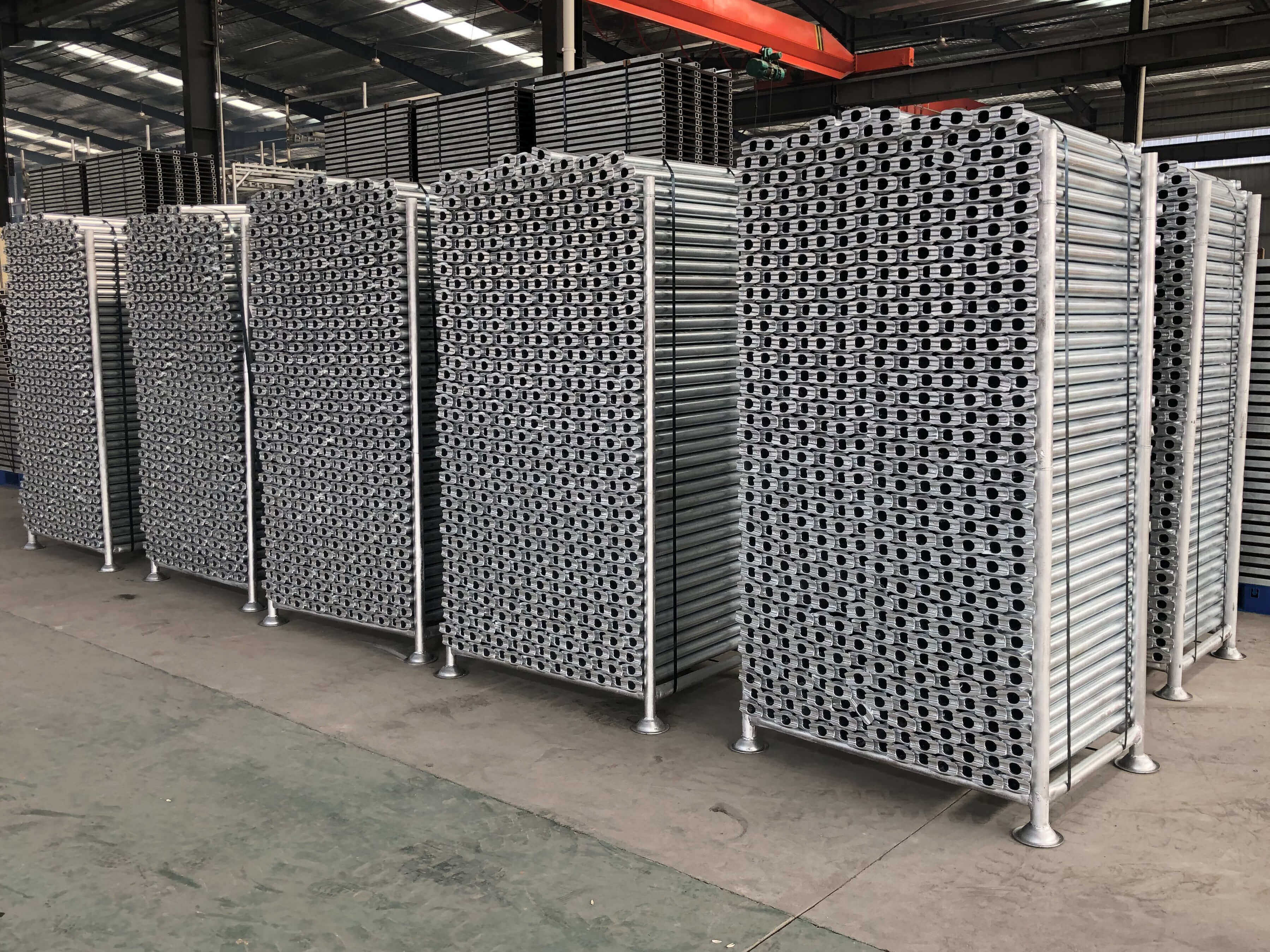

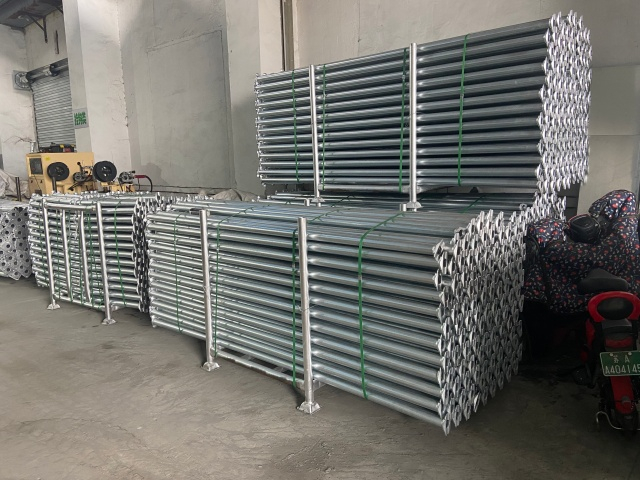

Sistem perancah cuplock curah

Ketika produksi dan pengemasan sejumlah produk sistem perancah cuplock yang diperlukan oleh pelanggan selesai, kami akan mengambil foto dan menyimpan file dan mengirimkannya ke pelanggan, menginformasikan waktu pemuatan cuplock perancah ini dan memberi tahu pelanggan jadwal pengiriman.

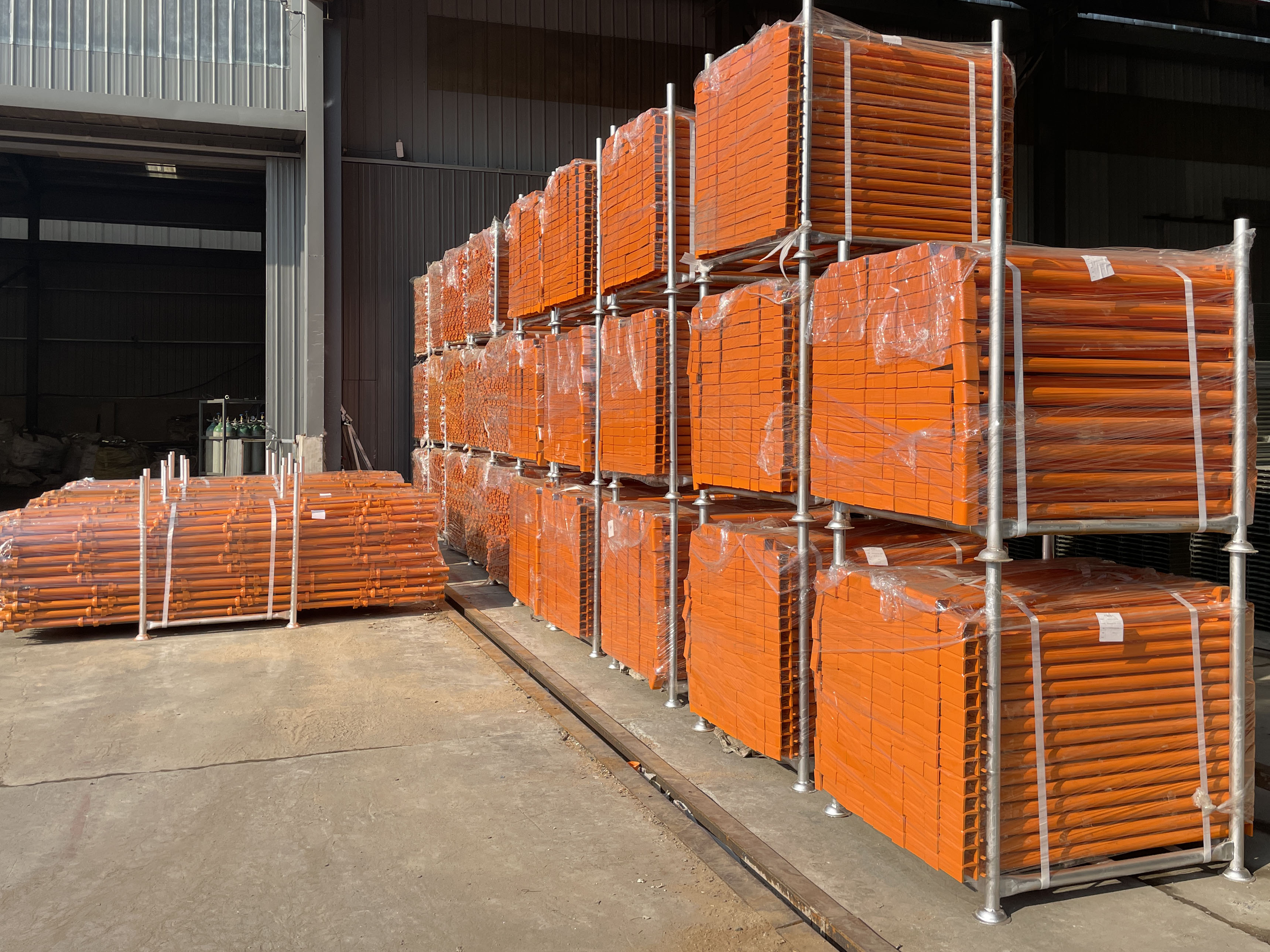

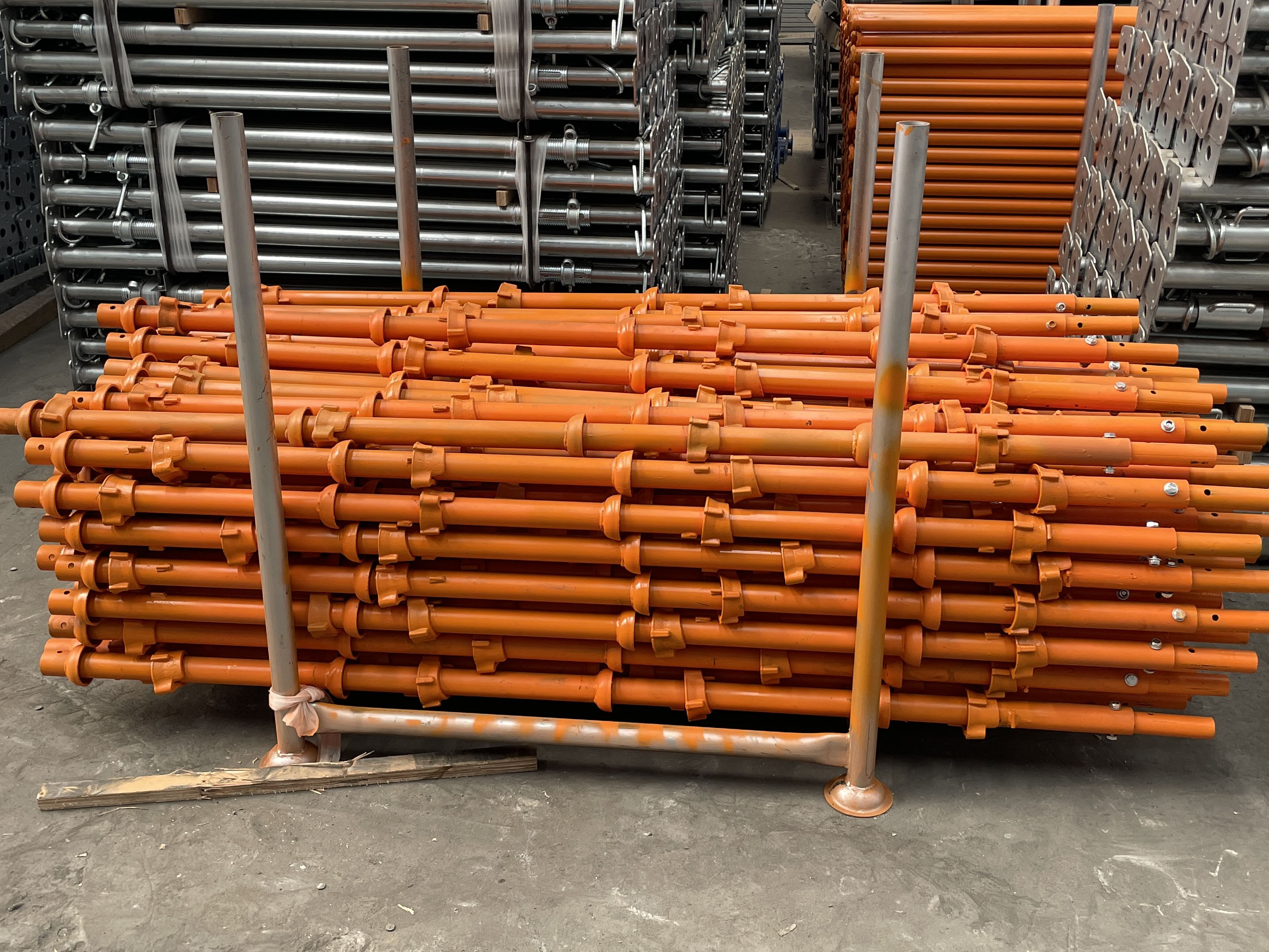

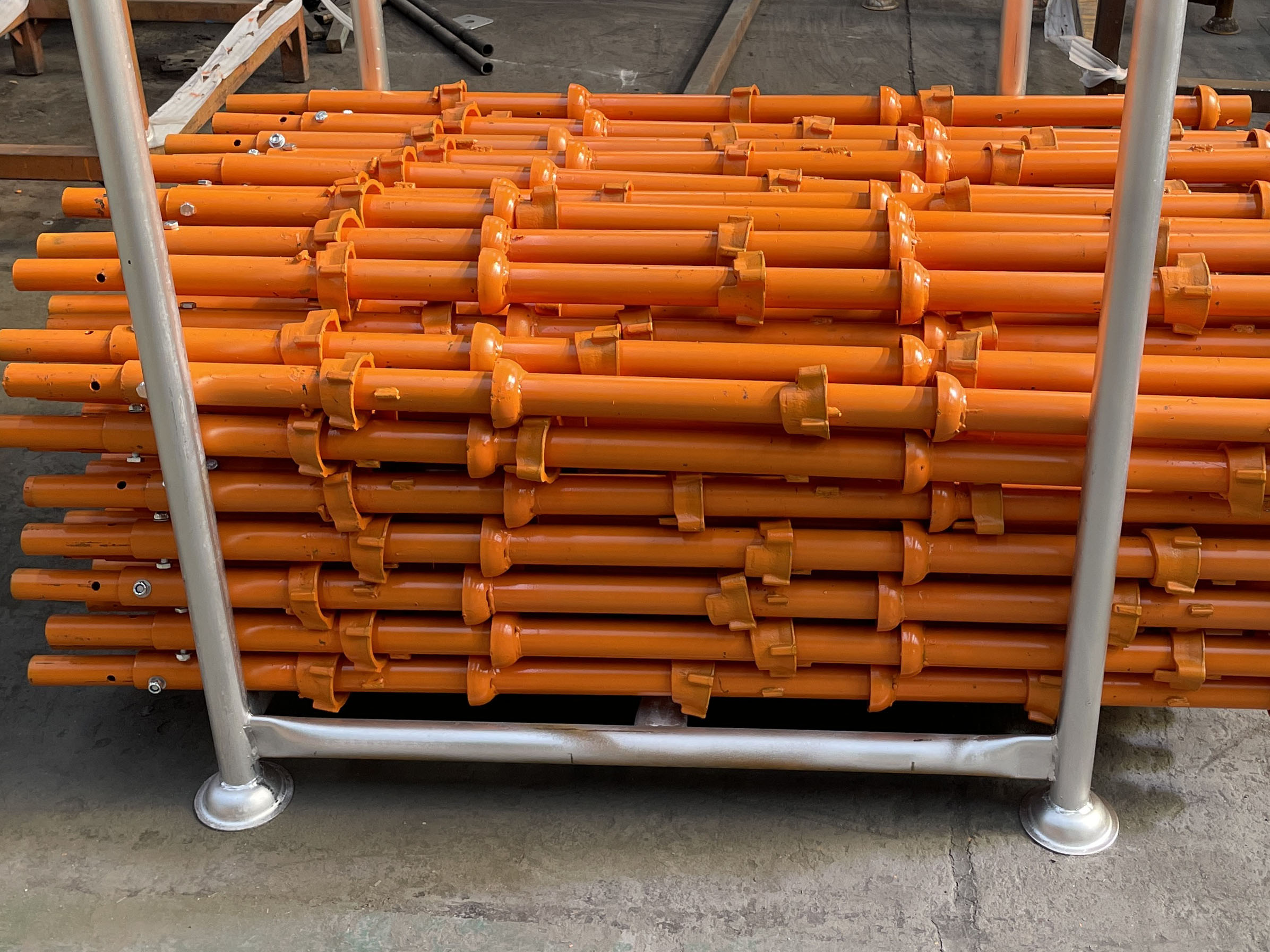

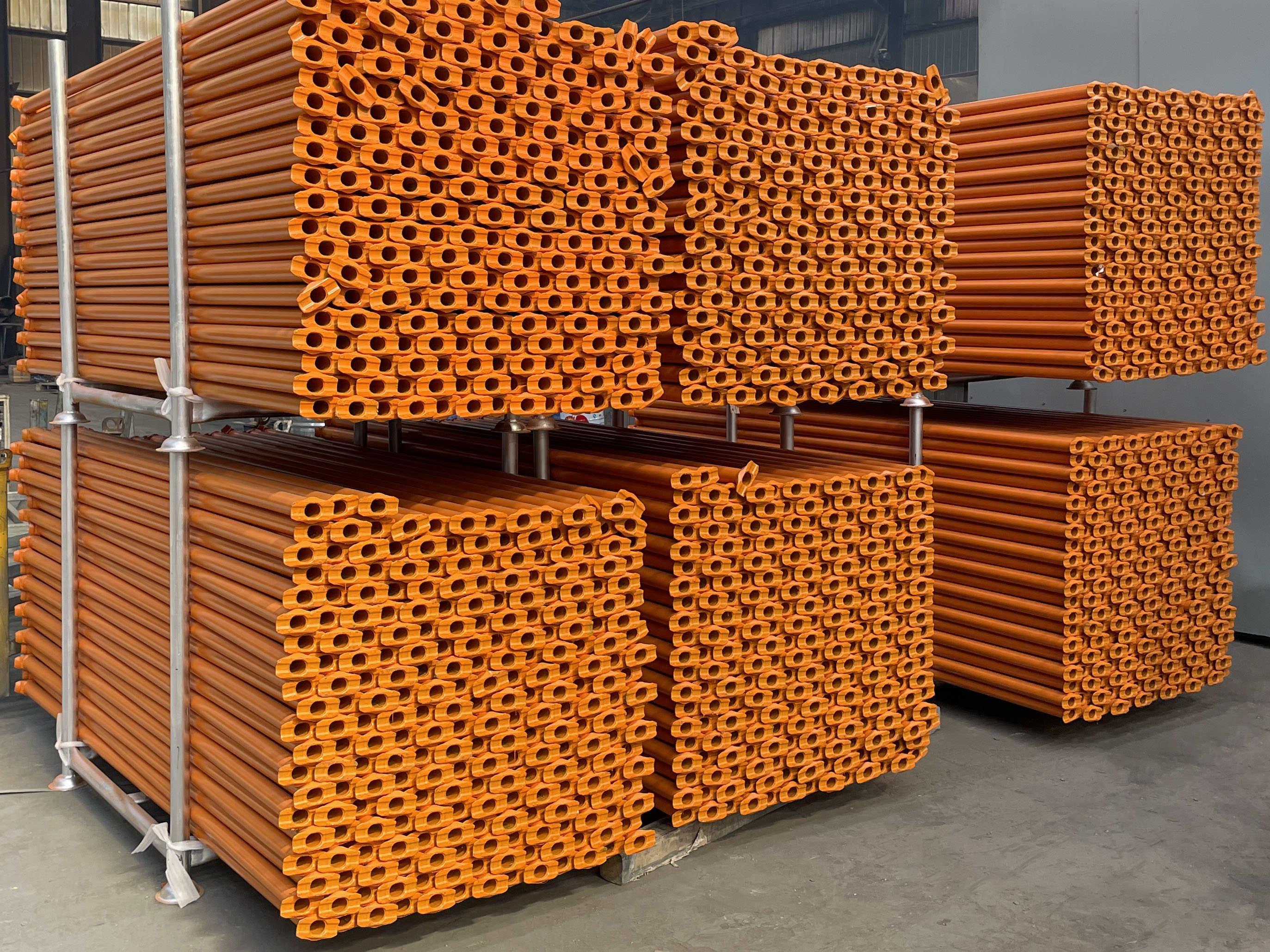

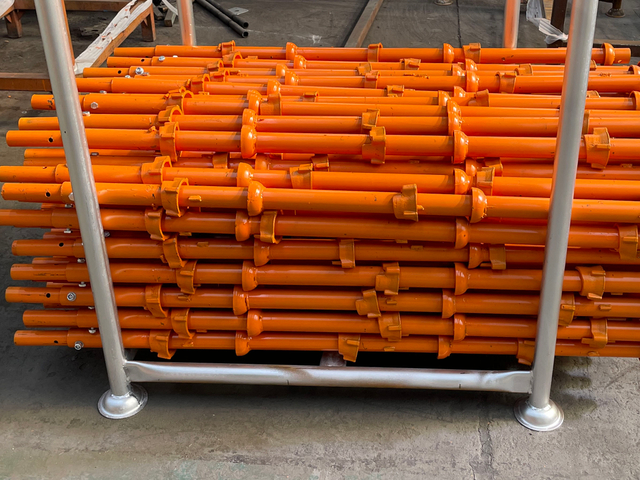

Melukis sistem perancah cuplock

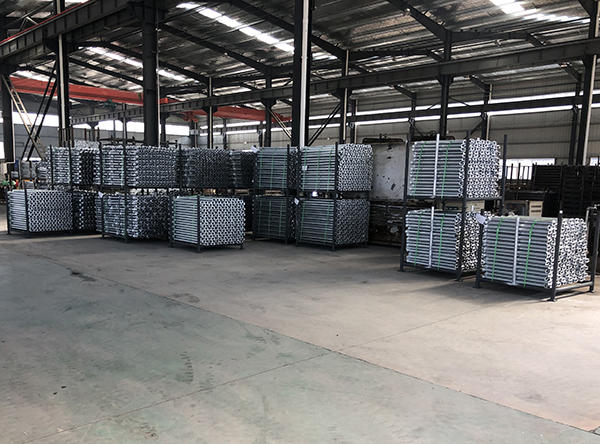

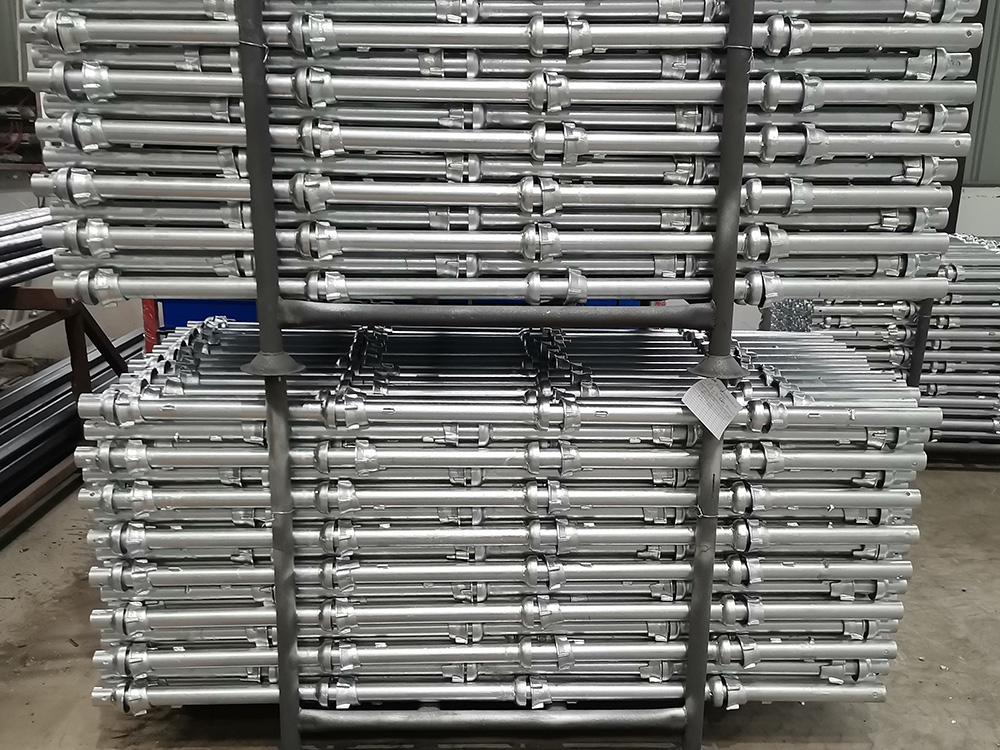

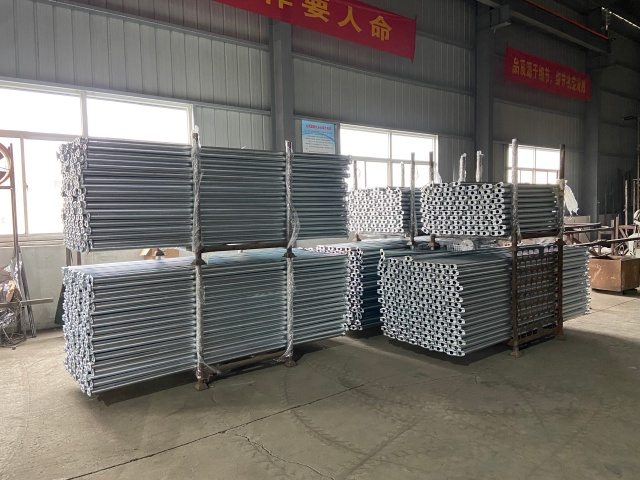

Sistem Cuplock Massal

Apa itu perancah cuplock

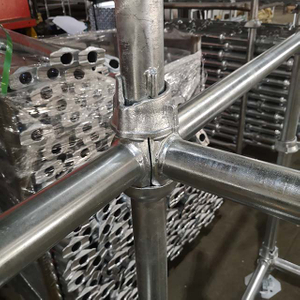

Cuplock Scaffolding, adalah sistem scaffold yang menggunakan 'Cup' dan 'Blade' untuk mengunci vertikal/standar dan horizontal/ledger secara bersamaan, dan mengunci bilahnya dengan memutar cangkirnya. Sistem Cuplock Scaffold ini tidak menggunakan mur, baut atau baji. Titik simpul Sistem Perancah Cuplock adalah revolusioner, dan membuatnya lebih cepat dan mudah dibandingkan sistem perancah lainnya.

Mengapa Memilih Cuplock?

Struktur sambungan Sistem Perancah Cuplock masuk akal, proses produksi sederhana, pengoperasian mudah, jangkauan penggunaan luas, dibandingkan dengan perancah tradisional, Sistem Cuplock memiliki fitur luar biasa berikut:

Fitur Cuplock	Detail
Mudah berdiri	Tidak ada mur dan baut atau irisan, cukup kunci bilah ke dalam cangkir di setiap simpul pada standar.
Mencicipi	Cepat dan mudah didirikan dengan hanya empat pengencang komponen.
Berat ringan	Diproduksi menggunakan baja bermutu tinggi dengan ketebalan 3,2 mm, Sistem Cuplock 20% lebih ringan dari tabung perancah ketebalan 4 mm standar.
Ekonomis	Sistem Cuplock dengan hanya tiga komponen utama.
Cepat	30% -50% lebih cepat dari perancah tradisional.
Tahan lama	Hot-dip-galvanis memberikan pemeliharaan yang rendah, umur panjang.
Serbaguna	Dengan interval cangkir 500mm pada vertikal, sistem perancah cuplock adalah fasad yang sangat fleksibel, struktur penopang, bundar, sangkar burung, tangga, menara seluler dan dll.
Fleksibel	0,6m hingga 3,0m teluk menggunakan papan atau reng.

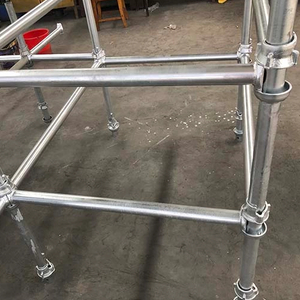

Prosedur penguncian cup:

Berikut di bawah ini adalah gambar yang menunjukkan cara menginstal Sistem Cuplock :

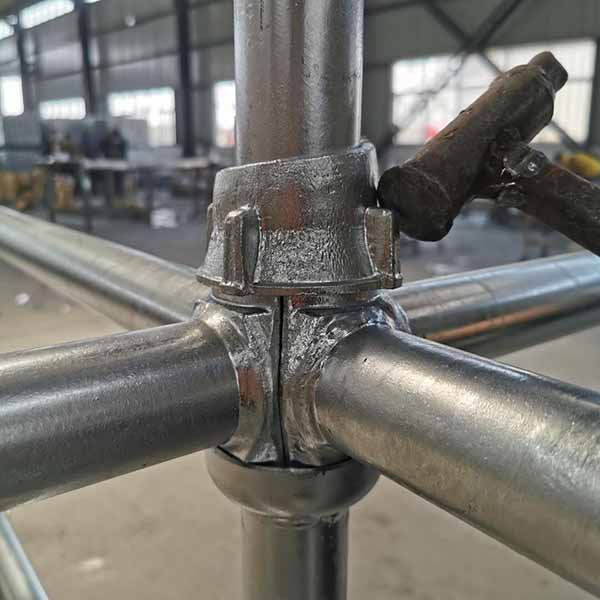

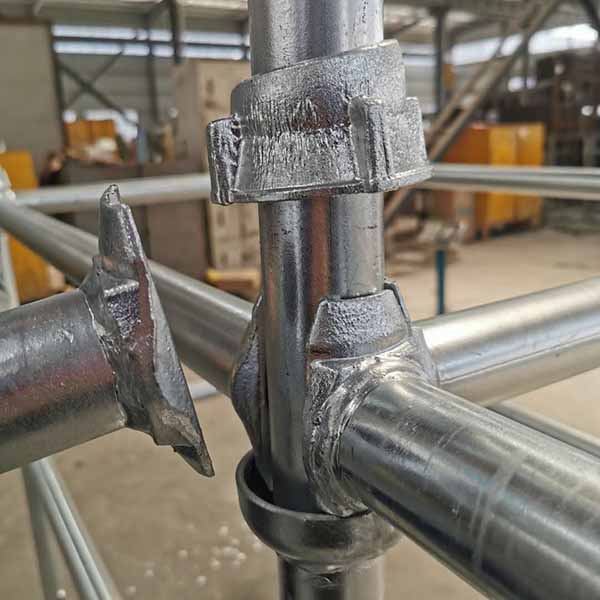

1 、 Temukan pisau buku besar ke dalam cangkir bawah

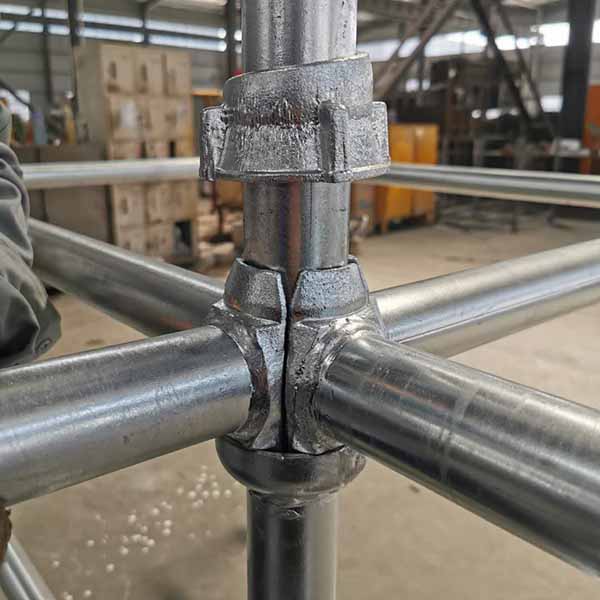

2 、 Geser cangkir atas ke bawah standar dan putar

3 、 Kencangkan dengan pukulan palu

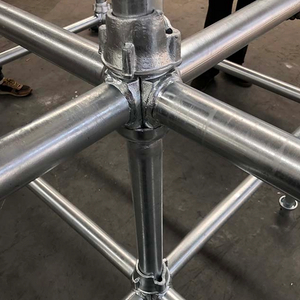

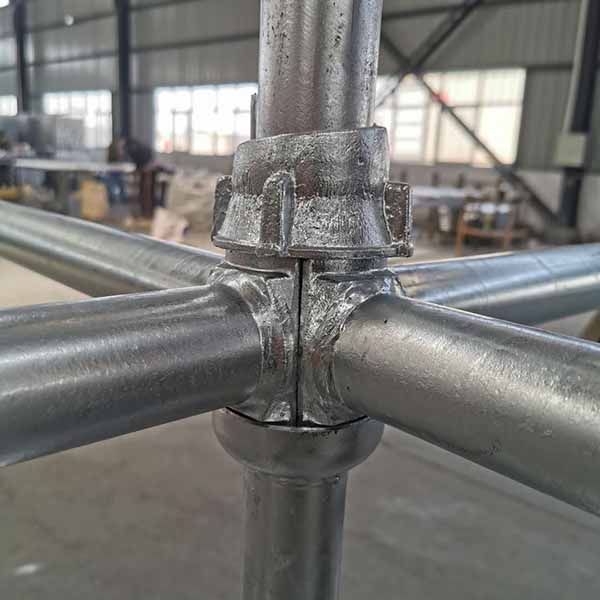

4 、 titik simpul cuplock selesai

Bagian sistem perancah cuplock

EK Scaffolding menyediakan rangkaian Sistem Cuplock Scaffolding berkualitas tinggi untuk kebutuhan pelanggan. Seluruh rangkaian Sistem Cuplock diproduksi secara sempurna menggunakan bahan baku bermutu tinggi, sesuai dengan standar kualitas internasional. Selain itu, EK Scaffolding produsen dapat menyediakan berbagai spesifikasi untuk produk ini, untuk memenuhi kebutuhan pelanggan yang berbeda. Rangkaian produk kami meliputi Cuplock Vertikal/Standar, Cuplock Ledger/Horizontal, Cuplock Transom, Cuplock Hop-Up Bracket dan aksesoris Cuplock dll.

Suku Cadang Sistem Cuplock Inti yang diproduksi oleh perancah EK adalah sebagai berikut:

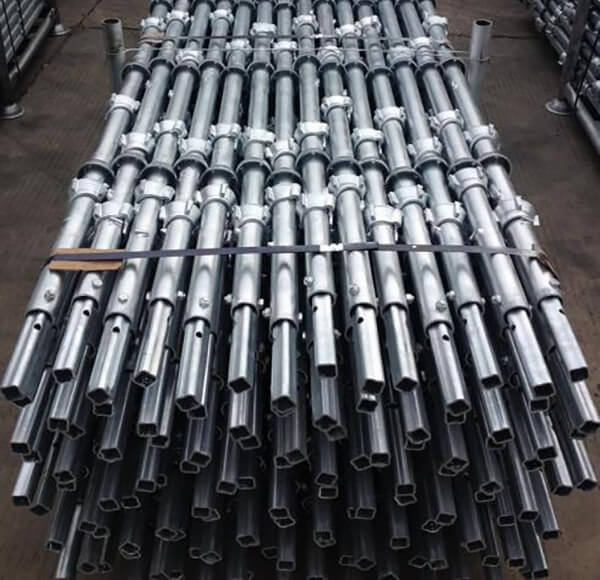

Cuplock Scaffolding Spigoted Standard/Vertical

Standar / vertikal yang dinyatakan

Standar cuplock ini digunakan bersama dengan keran integral, panjang 150mm, disediakan di bagian atas masing-masing untuk membuat sambungan vertikal. Keran dibor untuk menerima pin pengunci, bila diperlukan untuk menahan gaya tarik kecil antara komponen standar.

Cuplock Spigoted Standar / Vertikal Tabung baja: 48.3*3.2mm
Kode	Barang	Panjang		Berat
EK-CLS001	Cuplock Spigot Standard	0,5 m	1'8 '	3,40 kg	7,50 lbs
EK-CLS002	Cuplock Spigot Standard	1.0 m	3'3 '	6,10 kg	13,45 lbs
EK-CLS003	Cuplock Spigot Standard	1,5 m	4'11 '	8,72 kg	19.22 lbs
EK-CLS004	Cuplock Spigot Standard	2.0 m	6'6 '	11.34 kg	25,00 lbs
EK-CLS005	Cuplock Spigot Standard	2.5 m	8'2 '	13.95 kg	30,75 lbs
EK-CLS006	Cuplock Spigot Standard	3.0 m	9'10 '	16.57 kg	36,53 lbs
Spesifikasi dapat disesuaikan sesuai dengan persyaratan.

Standar / vertikal tanpa keriuhan

Standar -standar ini tidak memiliki keran, kombinasi komponen ini akan memenuhi semua ketinggian soffit yang diperluas, tetapi untuk ketinggian yang lebih rendah hanya desain tanpa percabulan memungkinkan penyisipan jack dengan berbagai komponen kepala untuk memenuhi persyaratan aplikasi pendukung yang berbeda seperti dukungan balok aluminium atau sistem decking.

Cuplock Spigotless Standar / Vertikal Tabung baja: 48.3*3.2mm
Kode	Barang	Panjang		Berat
EK-CLS007	Cuplock Standar tanpa keriuhan	0,8 m	2'7 '	4,56 kg	10.05 Lbs
EK-CLS008	Cuplock Standar tanpa keriuhan	1.3 m	4'3 '	7.18 kg	15.83 Lbs
EK-CLS009	Cuplock Standar tanpa keriuhan	1.8 m	6 '	9,79 kg	21.58 Lbs
EK-CLS010	Cuplock Standar tanpa keriuhan	2.3 m	7'6 '	12.41 kg	27.36 Lbs
EK-CLS011	Cuplock Standar tanpa keriuhan	3.0 m	9'9 ''	15.70 kg	34.61 lbs
Spesifikasi dapat disesuaikan sesuai dengan persyaratan.

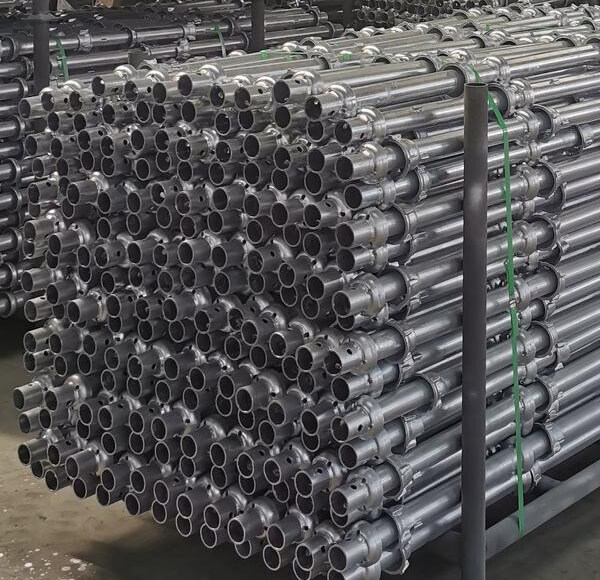

Cuplock Scaffolding Spigotless Standard/Vertical

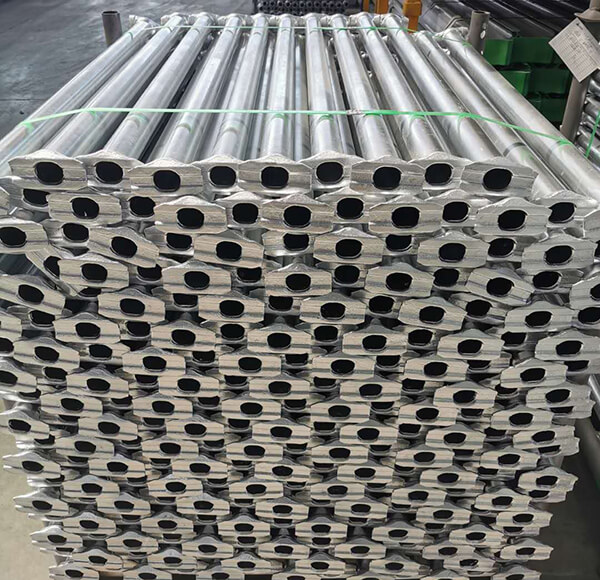

Ledger Cuplock / Horizontal

Ledgers cuplock diproduksi dari tabung perancah 48,3*3.0mm dengan ujung bilah baja tempa yang menemukan cangkir bawah standar dan dikunci di tempatnya oleh cangkir top yang sesuai. Ledgers tersedia dalam berbagai panjang untuk memberikan spesifikasi grid yang diinginkan untuk sistem perancah atau bekisting.

Ledger Cuplock / Horizontal Tabung baja: 48.3*3.0mm
Kode	Barang	Panjang		Berat
EK-CLL001	Ledger Cuplock	0,6 m	2 '	2,35 kg	5,18 lbs
EK-CLL002	Ledger Cuplock	1.0 m	3'3 '	3,75 kg	8,27 lbs
EK-CLL003	Ledger Cuplock	1,5 m	4'11 '	5,47 kg	12.06 Lbs
EK-CLL004	Ledger Cuplock	2.0 m	6'6 '	7.21 kg	15,90 lbs
EK-CLL005	Ledger Cuplock	2.5 m	8'2 '	8,93 kg	19,69 lbs
Spesifikasi dapat disesuaikan sesuai dengan persyaratan.

Cuplock Transom

Transom Cuplock diproduksi dari tabung perancah 48,3*3.2mm dan dirancang untuk memberikan dukungan menengah untuk papan berjalan perancah standar dengan membentang antara buku besar dalam dan luar.

Cuplock Transom Tabung baja: 48.3*3.2mm
Kode	Barang	Panjang		Berat
EK-CLT001	Cuplock Transom	0,56 m	1'10 ''	3,79 kg	8,36 lbs
EK-CLT002	Cuplock Transom	0,80 m	2'7 '	4,67 kg	10,30 lbs
EK-CLT003	Cuplock Transom	1,30 m	4'3 '	6,50 kg	14.33 lbs
EK-CLT004	Cuplock Transom	1,80 m	6 '	8,33 kg	18.36 lbs
Spesifikasi dapat disesuaikan sesuai dengan persyaratan.

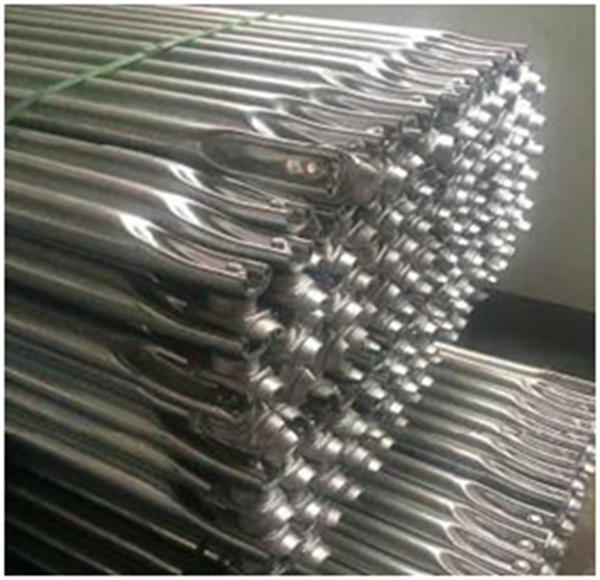

Cuplock Brace / Diagonal

Kawat gigi cuplock diproduksi dari tabung perancah 48,3*3.2mm dan setiap penjepit memiliki dua ujung pisau putar. Fungsinya adalah untuk memberikan bracing melintang dan longitudinal ke struktur perancah.

Cuplock Brace / Diagonal Tabung baja: 48.3*3.2mm
Kode	Barang	Panjang		Berat
EK-ClB001	Cuplock Brace	1.5*1.8m	4'11 ''*6 '	8,70 kg	19.18 lbs
EK-ClB002	Cuplock Brace	1.8*2.0m	6 '*6'6' '	9,80 kg	21.60lbs
EK-ClB003	Cuplock Brace	1.5*2.5m	4'11 '*8'2 ''	10,70 kg	23,59 lbs
EK-ClB004	Cuplock Brace	2.0*2.5m	6'6 '*8'2 ''	11,50 kg	25,35 lbs
EK-ClB005	Cuplock Brace	2.0*3.0m	6'6 ''*9'10 ''	13.00 kg	28,66 lbs
Spesifikasi dapat disesuaikan sesuai dengan persyaratan.

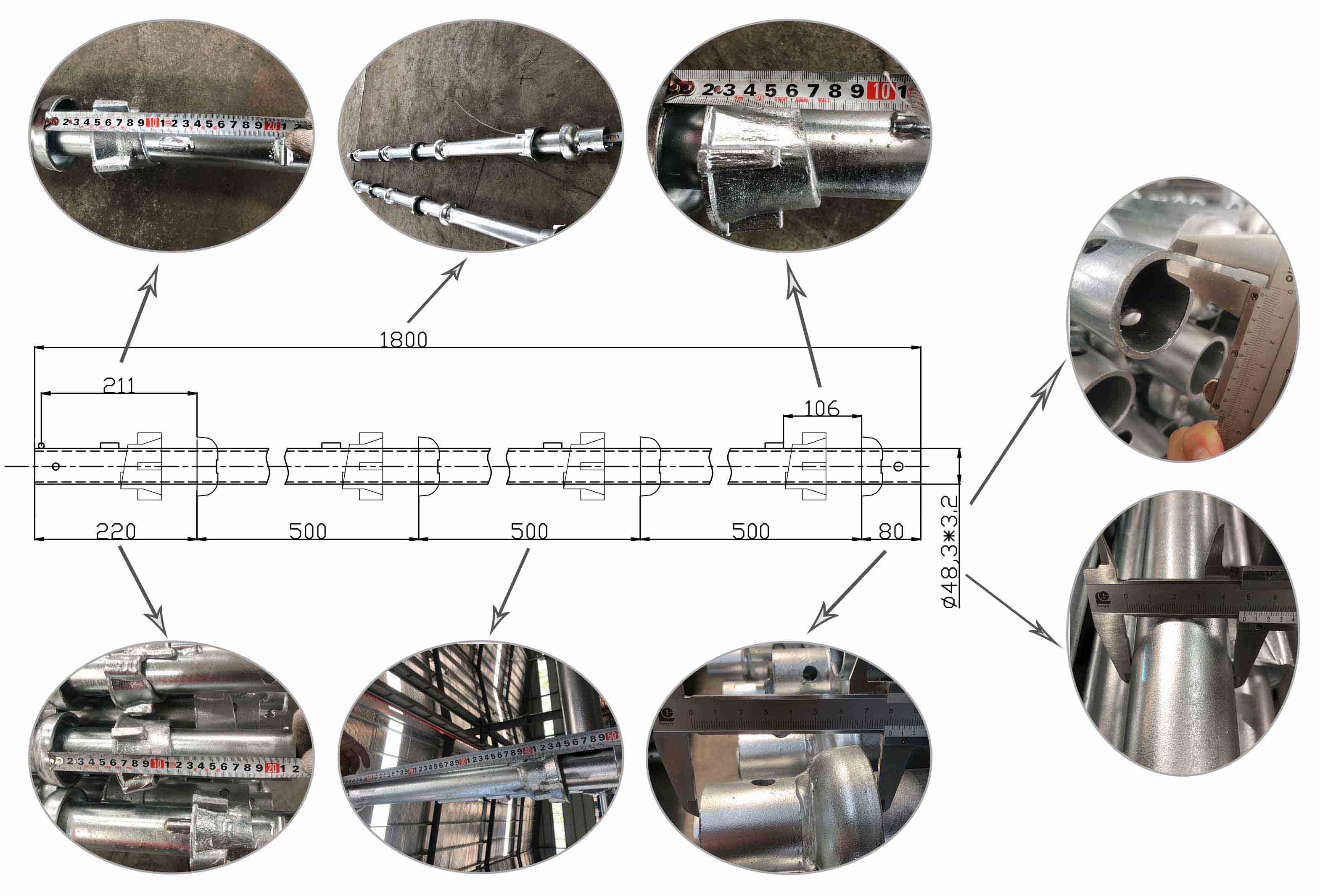

Inspeksi Sistem Cuplock EK

QC profesional EK Scaffolding akan melakukan pengukuran terperinci berdasarkan gambar yang dikonfirmasi dengan pelanggan setelah produk cuplock perancah keluar, sehingga dapat memastikan bahwa ukuran produk perancah cuplock memenuhi kebutuhan pelanggan.

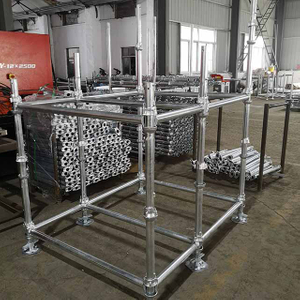

Ek Cuplock Scaffolding Instalation Test

EK SCAFFOLDING - Sebelum kemasan produk Cuplock, personel inspeksi kualitas profesional akan secara acak mengekstrak komponen sistem perancah cuplock dari produk yang dibeli oleh pelanggan untuk instalasi dan pengujian, sehingga dapat memeriksa apakah produk tersebut dapat digunakan secara normal.

Ek Cuplock Scaffolding Instalation Test

Katalog perancah cuplock

Berikut adalah katalog sistem perancah Ek Cuplock. Anda dapat melihat semua produk diagonal, buku besar, dan produk standar kami di sini.

Jika Anda merasa bahwa katalog cuplock scaffold tidak dapat memuaskan Anda, kami juga memiliki file untuk diunduh.

Nama	Unduh
Katalog Sistem Perancah Cuplock EK.pdf	Unduh

Proyek Sistem Perancah Cuplock

Fleksibilitas dan berbagai cuplock menjadikannya sistem yang ideal untuk hampir semua situasi. Dari proyek pembangunan perumahan yang sederhana hingga
struktur akses dan pendukung yang paling kompleks, ia dapat mengikuti kurva dan kontur kompleks dan juga cocok untuk banyak situasi pemeliharaan industri.

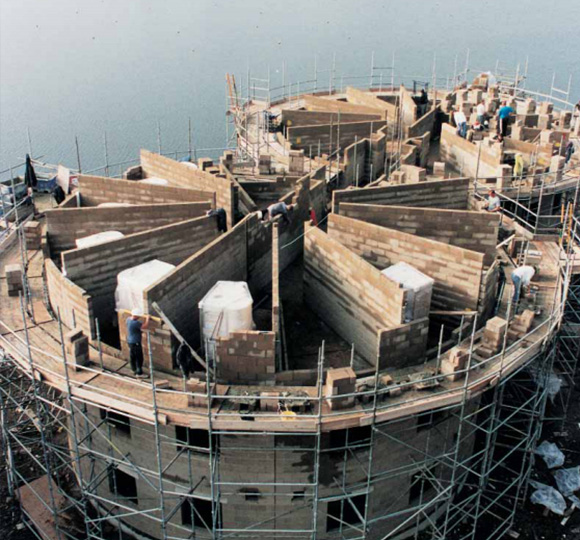

Cuplock untuk struktur melengkung

Sistem Perancah Cuplock adalah kemampuan yang memungkinkan buku besar/horizontal mengunci standar/vertikal dari sudut mana pun. Karena ukuran Sistem Cuplock yang bervariasi, penggunaan struktur melengkung dapat dengan mudah dan baik direalisasikan.

BACA SELENGKAPNYA

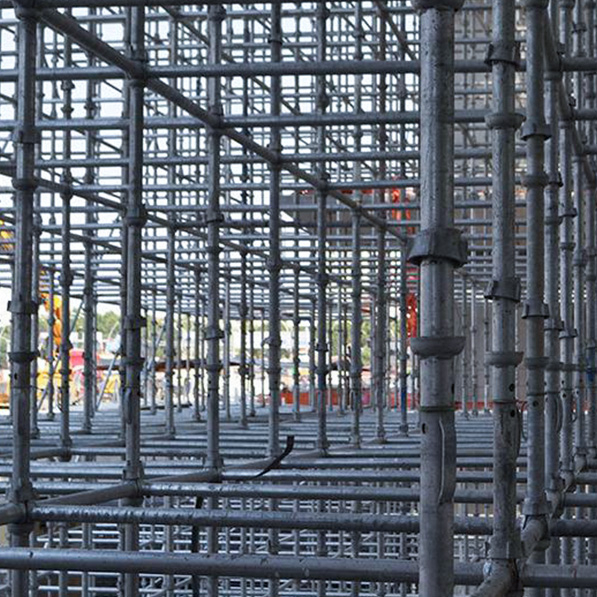

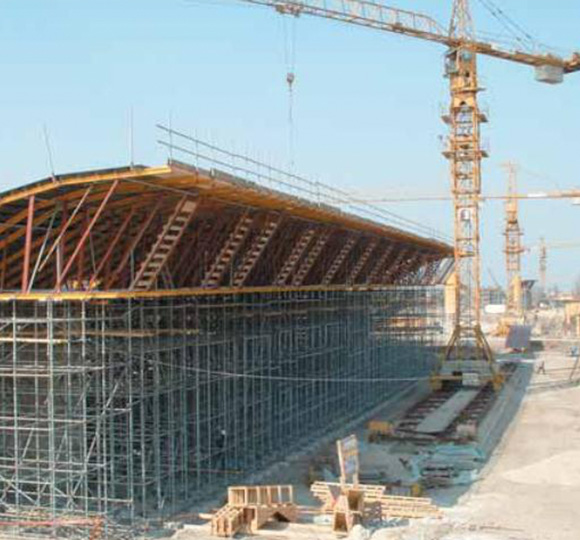

Cuplock untuk Struktur Dukungan

Sistem perancah cuplock banyak digunakan untuk membuat struktur pendukung perancah. Kapasitas daya dukung beban cadik dari sistem cuplock ini sangat tinggi. Dan kisaran komponen memungkinkan sistem untuk merespons secara virtual dan mendukung aplikasi.

BACA SELENGKAPNYA

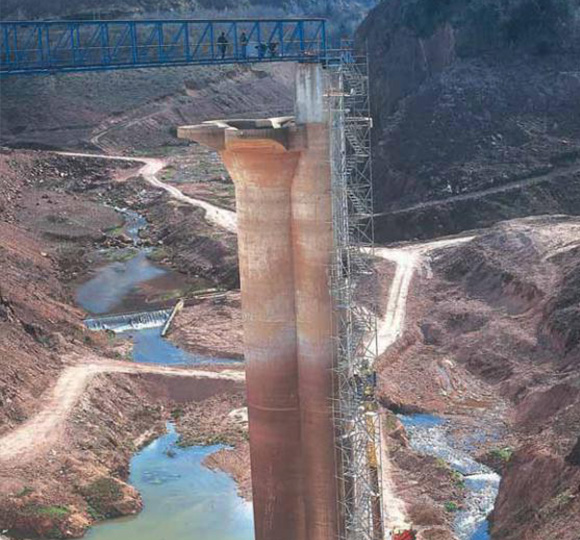

Cuplock untuk menara tangga

Menara Tangga Cuplock menggabungkan komponen tangga khusus di menara cuplock tradisional untuk membuat solusi akses yang aman dan ramah pengguna dan cepat dan mudah dipasang.
