Pemasok Coupler Perancah Terkemuka di Cina

Skrup perancah , yang digunakan untuk menyambung pipa baja saat membuat perancah, dan penghubung antara pipa baja dan struktur lainnya, banyak digunakan dalam berbagai jenis proyek perancah. . Biasanya ada standar Eropa dan standar Jepang. EK sebagai pemasok perancah perancah terkemuka di Tiongkok , fokus pada pengenalan perancah perancah berkualitas tinggi standar Eropa untuk memenuhi penggunaan negara-negara berikut, Austria, Belgia, Siprus, Republik Ceko, Denmark, Estonia, Finlandia, Prancis, Jerman, Yunani, Hongaria, Islandia, Irlandia, Italia, Latvia, Lituania, Luksemburg, Malta, Belanda, Norwegia, Polandia, Portugal, Slovakia, Slovenia, Spanyol, Swedia, Swiss, dan Inggris.

SCAFFolding Coupler SGS Certificate

Nama	Unduh
EK-SGS-DOUBLE COUPLER 2025 BARU.pdf	Unduh
COUPLER PUTAR EK-SGS 2025.pdf	Unduh
COUPLER EK-SGS-PUTLOG 2025.pdf	Unduh
COUPLER LENGAN EK-SGS 2025.pdf	Unduh
COUPLER EK-SGS-GIRDER 2025.pdf	Unduh
COUPLER EK-SGS-BRC 2025.pdf	Unduh

Menurut skenario penggunaan yang berbeda dan ukuran pipa tembaga yang berbeda, spesifikasi scaffolding coupler yang paling umum digunakan adalah: 48.3*48.3. Ada juga beberapa spesifikasi khusus seperti terlihat pada tabel berikut:

Menurut berbagai ukuran

Ganda coupler	Putar coupler
48.3*34	48.3*34	34*34	34*38
48.3*38	48.3*38	38*38	38*42
48.3*42	48.3*42	42*42	42*60
48.3*48.3	48.3*48.3	48.3*60.3	-
48.3*60	48.3*60	60*60	60*76
48.3*76	48.3*76	76*76	86*89
48.3*60.3	48.3*89	89*89	-
60,3*60,3	60,3*60,3	-	-

Coupler Selongsong/Sendi	Girder Coupler	Putlog / Coupler Tunggal	Coupler penahan papan	Penggandeng Jarak	SK - Bjelke Klips	Dobbelt Oppheng Klips	kerikil	Penggandeng Cincin
48.3*48.3	48.3*45	48.3*48.3	48.3*38	48.3*74	48.3	48.3*48.3	48.3	48.3
40*40	48.3*50	-	48.3*45	48.3*98	-	-	-	-
-	48.3*55	-	38*38	-	-	-	-	-

Coupler perancah kami telah memperoleh banyak sertifikat internasional, seperti EN 74-1: 2005 dan EN 74-1: 2005 Klausul 7.4.3, dll.

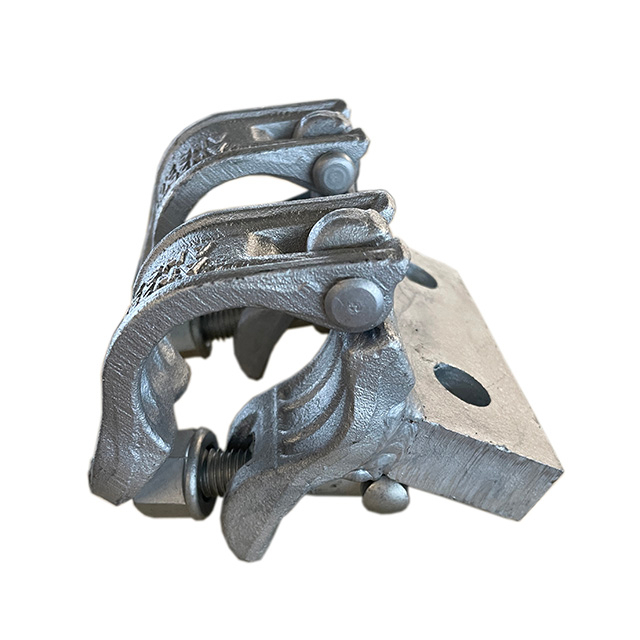

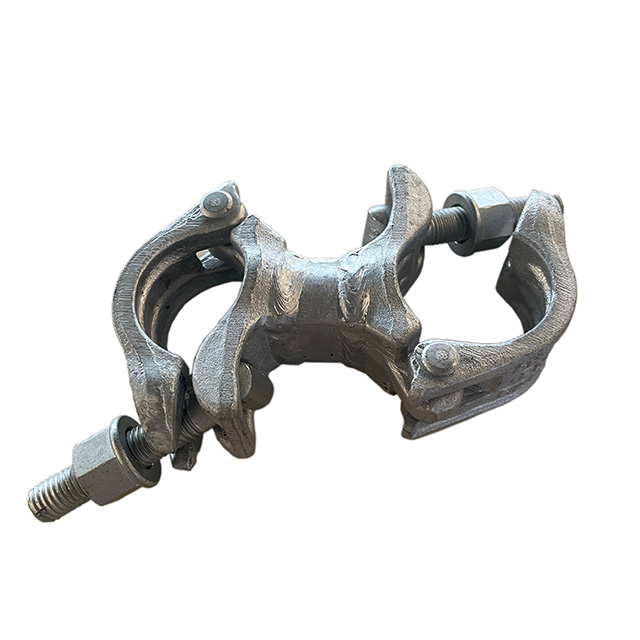

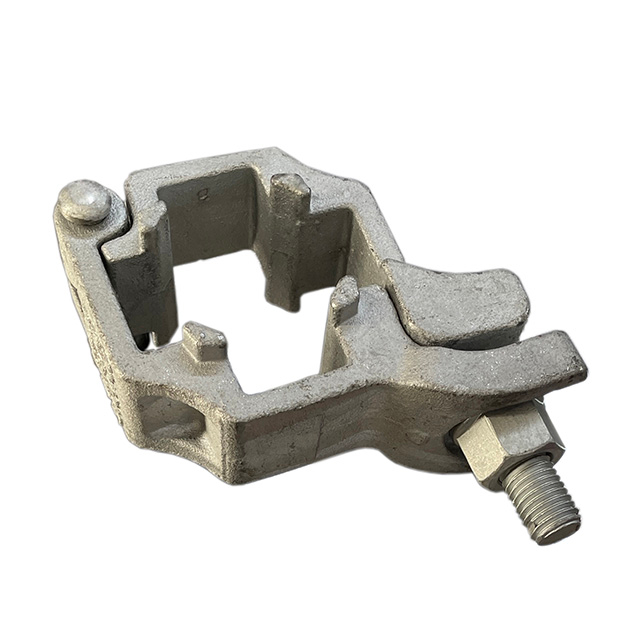

Coupler berbentuk khusus

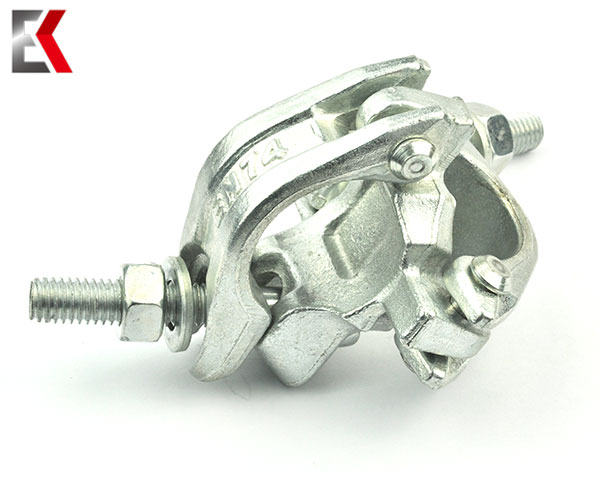

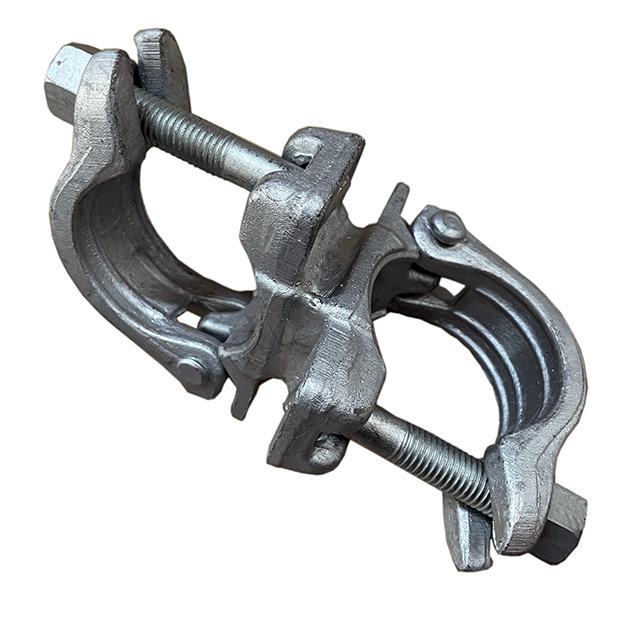

Drop forged double coupler

Dalam tes (Slipping Force)
Dalam tes (kekuatan kegagalan)

Gaya Slipping: Pertama kali tekanan diterapkan, ketika tekanan lebih besar dari 10kN, jarak geser pipa baja perancah harus kurang dari 7mm. Hasil pengujiannya adalah: pada tekanan 10,6kN, jarak geser pipa baja pada scaffolding coupler kurang dari 7mm, sehingga memenuhi persyaratan standar.

Tekanan kedua diterapkan, ketika tekanan lebih besar dari 15kN, jarak geser pipa baja pada scaffolding coupler harus antara 1mm-2mm. Hasil pengujiannya adalah: di bawah tekanan 30kN, jarak geser pengujian kedua kurang dari 1mm, sesuai dengan Klaim.

Kekuatan Kegagalan ： Berat bantalan scaffolding coupler harus mencapai 20kN. Hasil tes: Ini dapat menanggung berat 24kn, dan resistensi destruktif dari coupler mencapai standar.

Ringkasan Hasil:

TIDAK.	Item tes	Metode pengujian
1	Slipping Force	EN 74-1: 2005
2	Kekuatan kegagalan	EN 74-1: 2005

Hasil tes:

Klausul Tes	Item tes	Persyaratan pengujian	Hasil tes	Kesimpulan
7.2.1	Slipping Force	△ 1≤7mm, FS, 5%≥10.0Kn	△ 1 = 7mm, fs, 5%= 15.88kn	Lulus
7.2.1	Slipping Force	1mm≤ △ 2≤2mm, fs, 5% ≥15.0kN	1mm≤ △ 2≤2mm, fs, 5%= 15.91kn	Lulus
7.2.2	Kekuatan kegagalan	FF, 5%/γR2 ≥30.0Kn	FF, 5%/γR2 = 50.63KN	Lulus

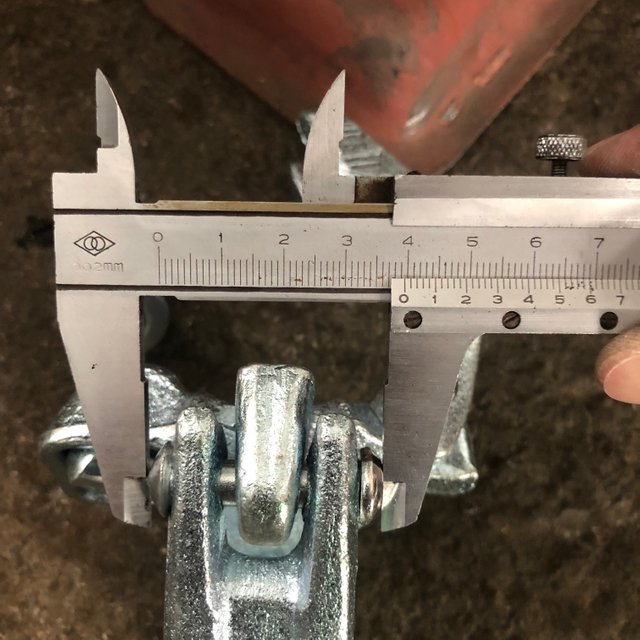

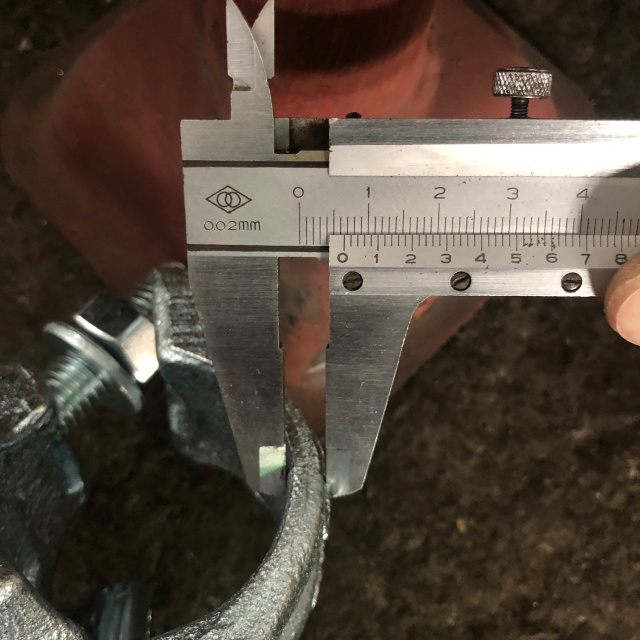

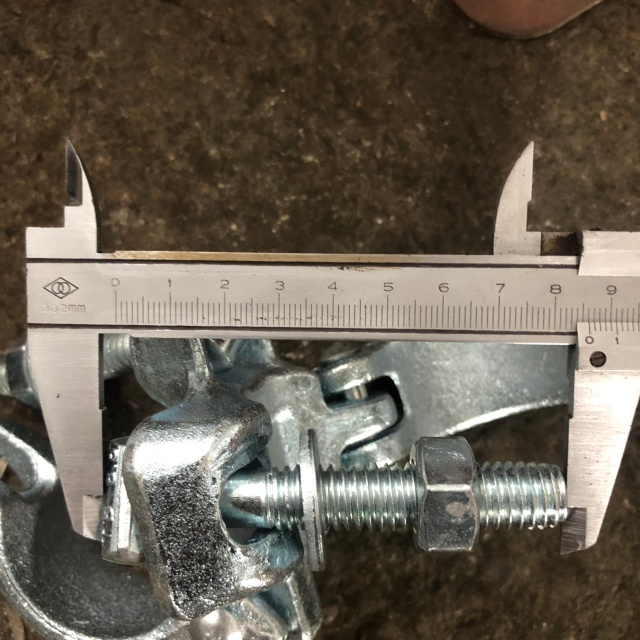

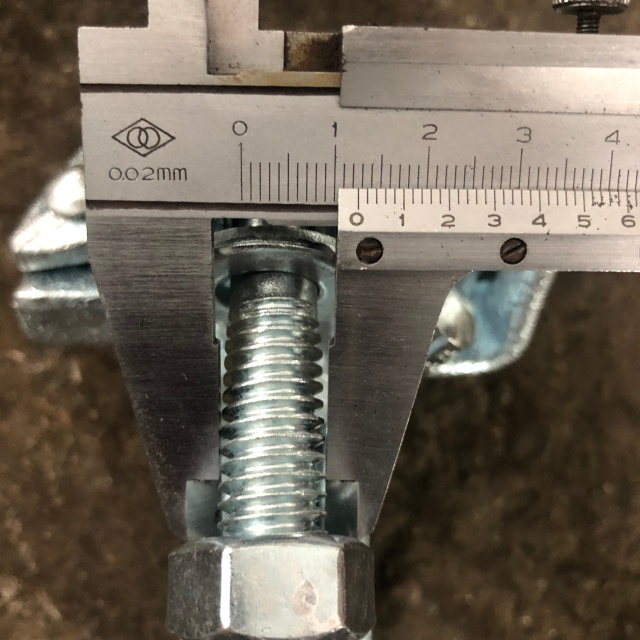

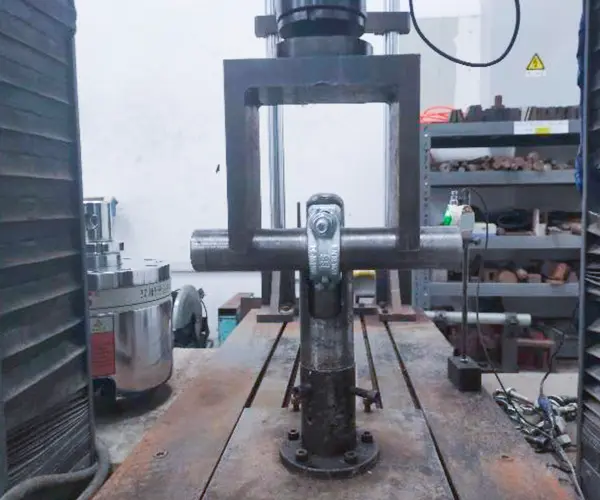

Gambar inspeksi scaffolding ganda coupler

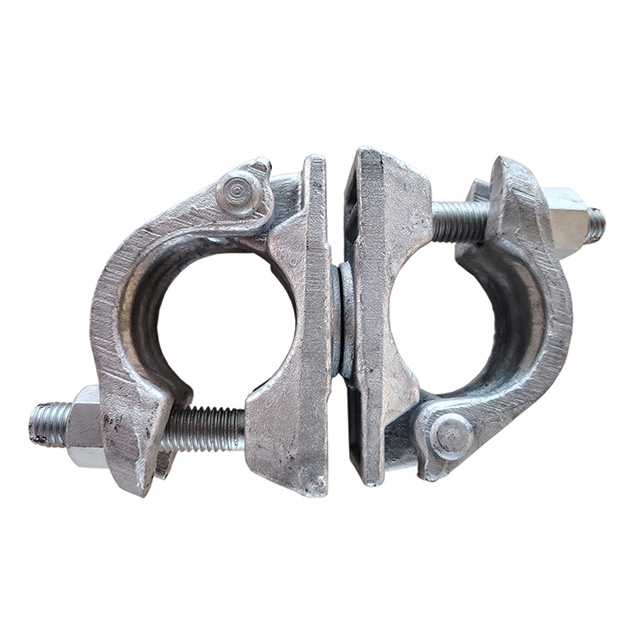

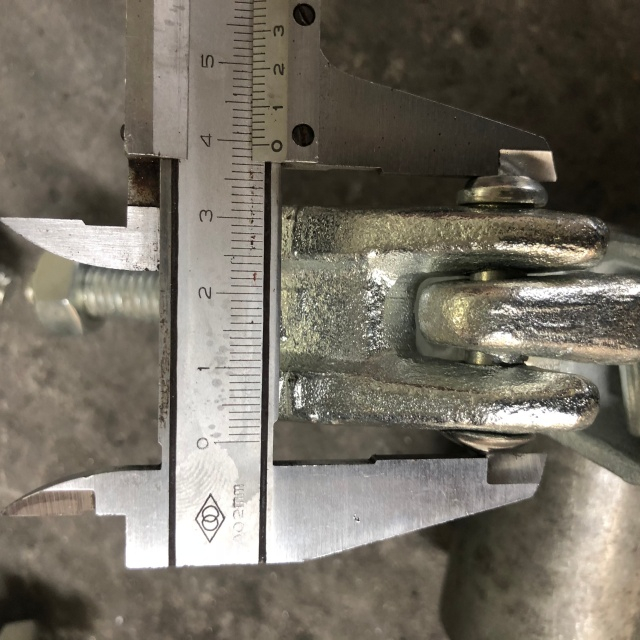

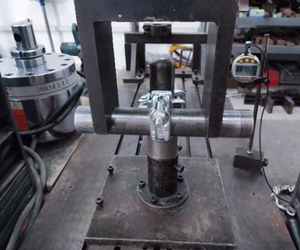

Kelas Coupler Putar Tempa Jatuhkan 'B'

Dalam keadaan normal, sulit untuk mencapai kelas B, tetapi kami mencapai

Ringkasan Hasil:

TIDAK.	Item tes	Metode pengujian
1	Slipping Force	EN 74-1: 2005
2	Kekuatan kegagalan	EN 74-1: 2005

Hasil tes:

Klausul Tes	Item tes	Persyaratan pengujian (Swivel Coupler, Kelas B)	Hasil tes	Kesimpulan
7.2.1	Slipping Force	△ 1≤7mm, FS, 5%≥10.0Kn	△ 1≤7mm, FS, 5%= 10.6kn	Lulus
7.2.1	Slipping Force	1mm≤ △ 2≤2mm, fs, 5% ≥15.0kN	Fs = 30kn, △ 2˂1mm	Lulus
7.2.2	Kekuatan kegagalan	FF, 5%/γR2 ≥20.0Kn	FF, 5%/γR2 = 24.4KN	Lulus

Dalam keadaan normal, sulit untuk mencapai kelas B, tetapi kami mencapai.

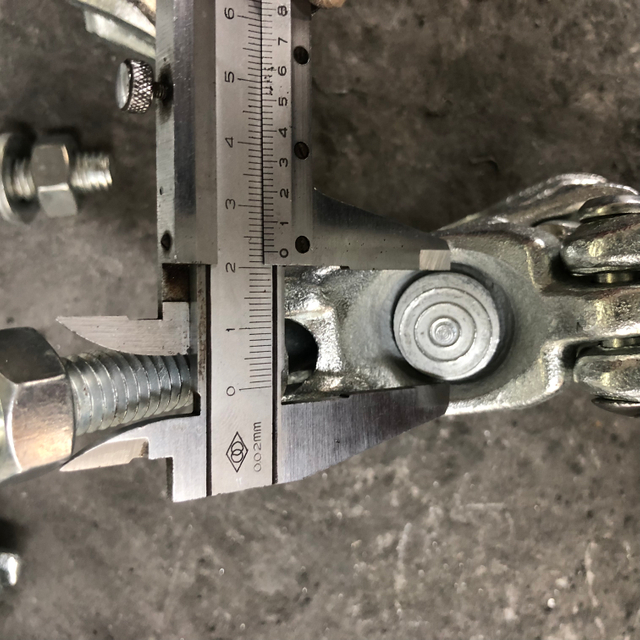

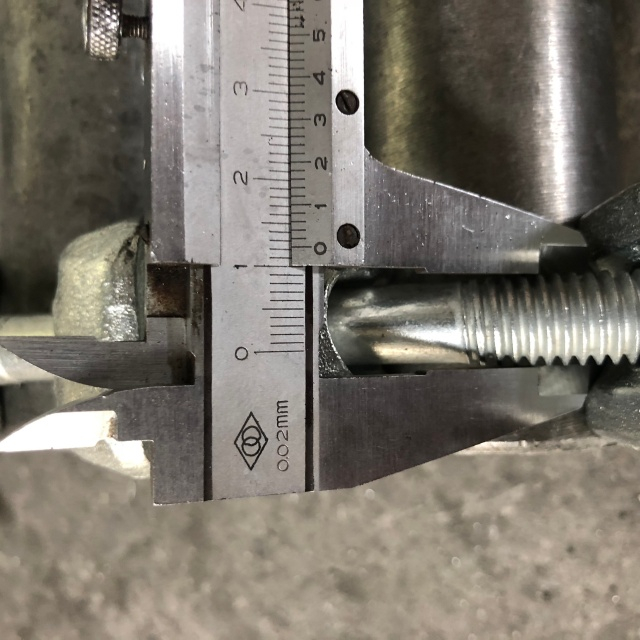

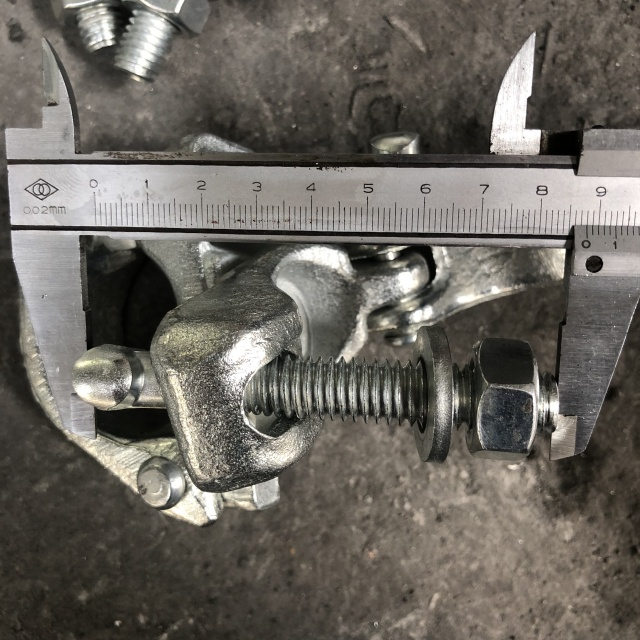

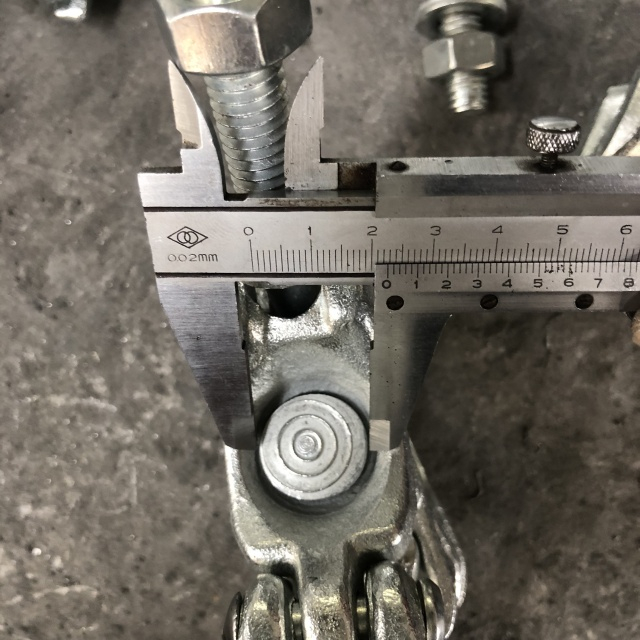

Gambar inspeksi coupler putar

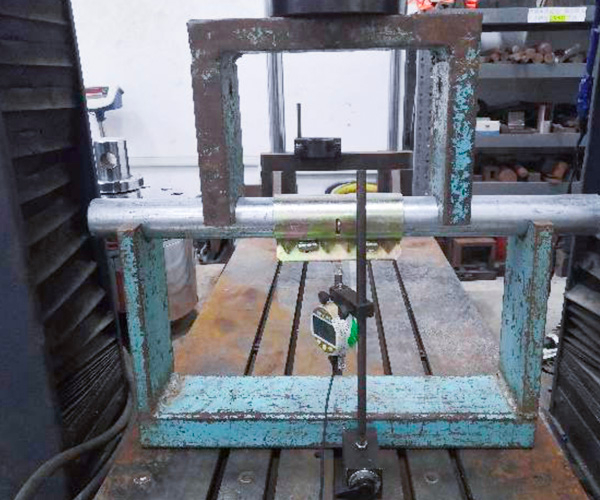

Slepler lengan yang ditekan

Dalam tes

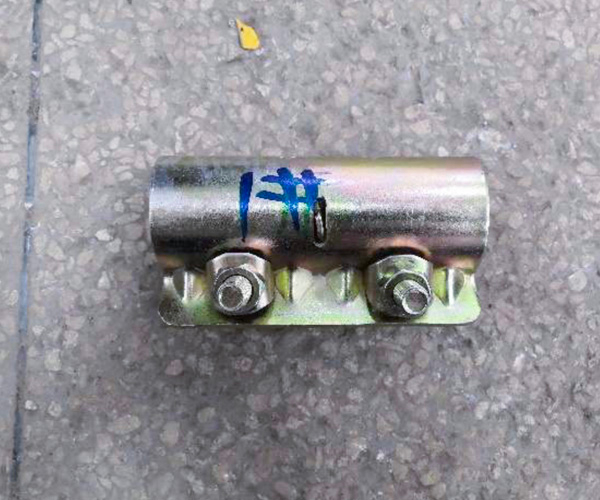

Setelah tes

Ringkasan Hasil:

TIDAK.	Item tes	Metode pengujian

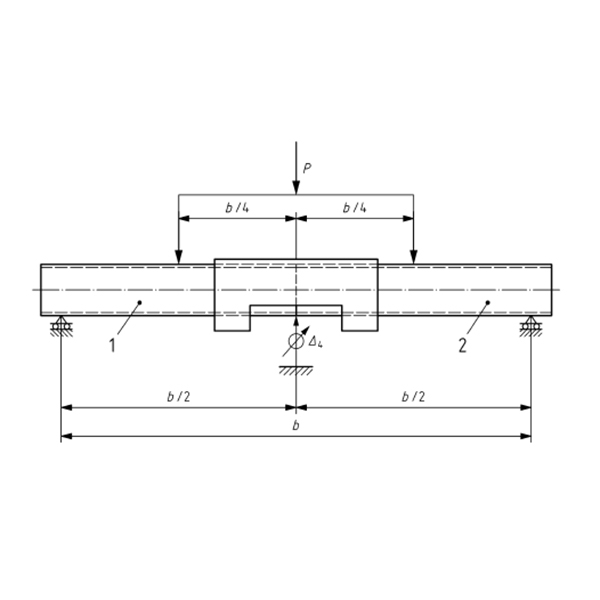

1	Perlawanan momen membungkuk	EN 74-1: Klausul 2005 7.4.3
2	Slipping Force	EN 74-1: Klausul 2005 7.2.1

Hasil tes:

Item tes

Hasil tes

Persyaratan pengujian

(Sleve Coupler, Kelas B)

Kesimpulan

Perlawanan momen membungkuk

△ 4 = 5mm, MB, 5% = 1,43knm

△ 4 = 5mm, MB, 5% ≥1.4knm

Lulus

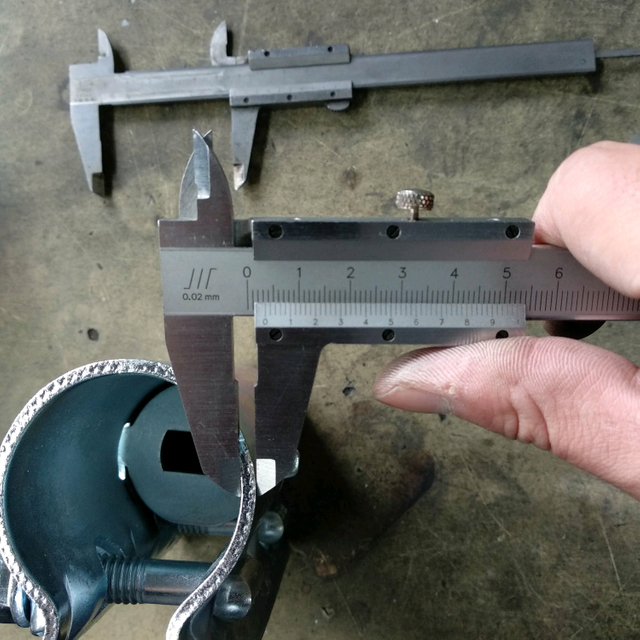

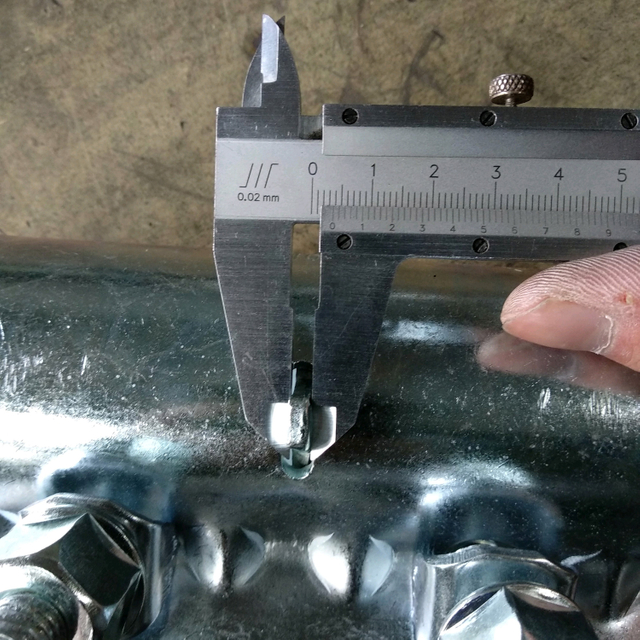

Gambar inspeksi coupler lengan

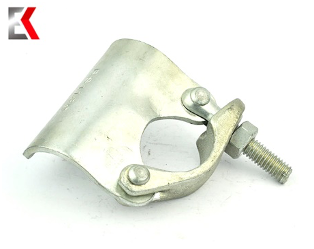

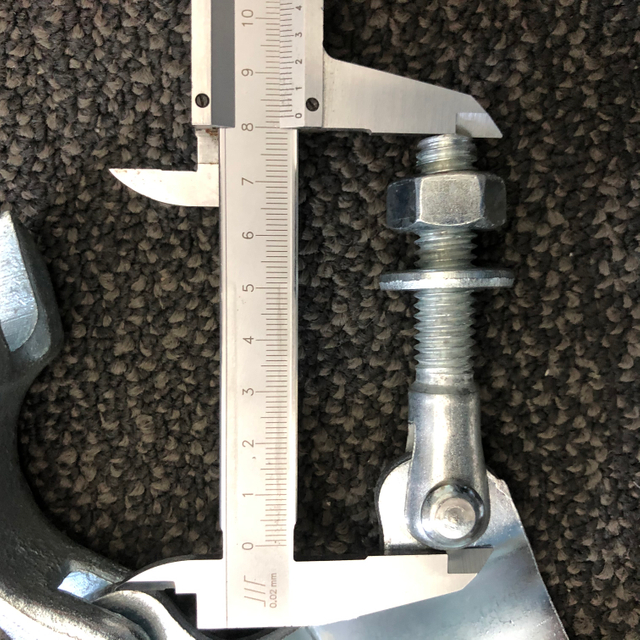

Putlog / Wrapover Coupler

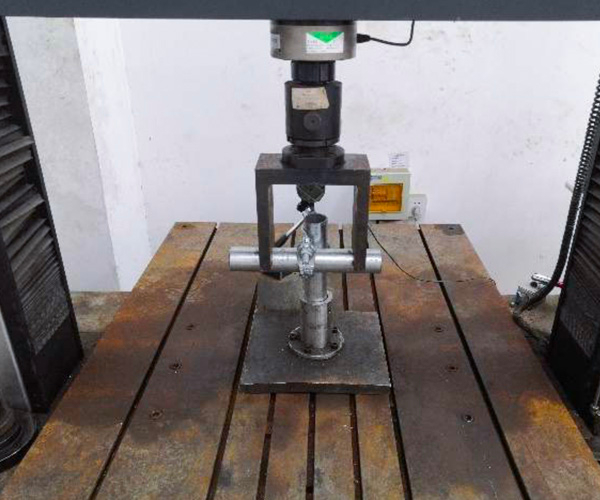

Dalam tes

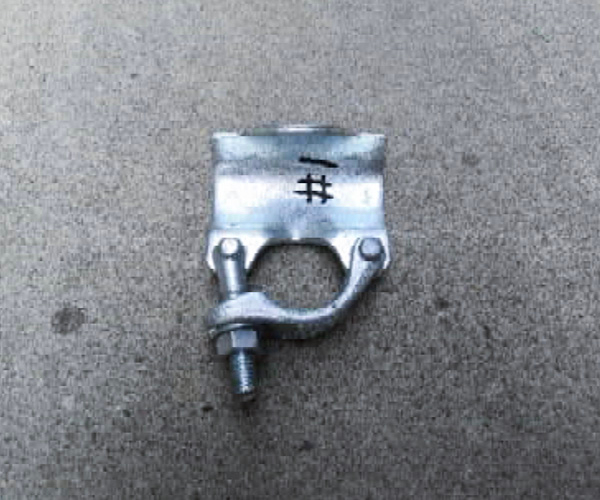

Setelah tes

Ringkasan Hasil:

TIDAK.	Item tes	Metode pengujian
1	Slipping Resistance	BS 1139-2.2: 2009+A1: 2015 Klausul 7 & Lampiran A.2

Hasil tes:

Item tes	Hasil tes	Persyaratan pengujian	Kesimpulan
Slipping Resistance	1mm≤ △ 2≤2mm, fs, 5% = 1,83kk	1mm≤ △ 2≤2mm, FS, 5% ≥1.04kn	Lulus

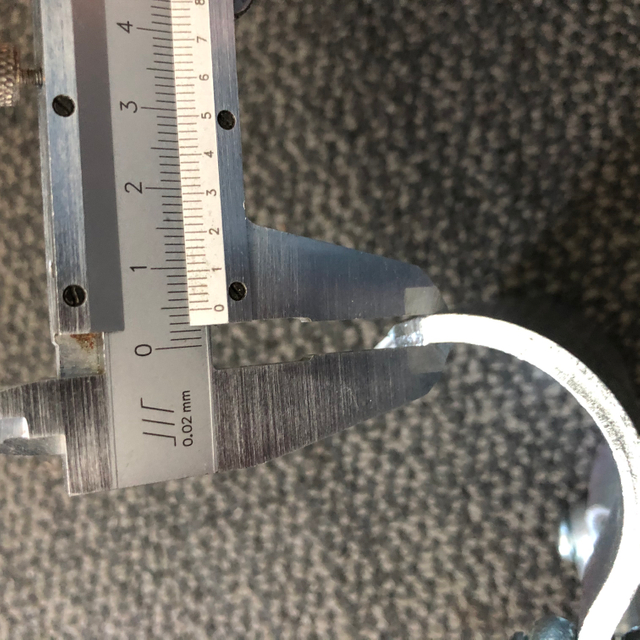

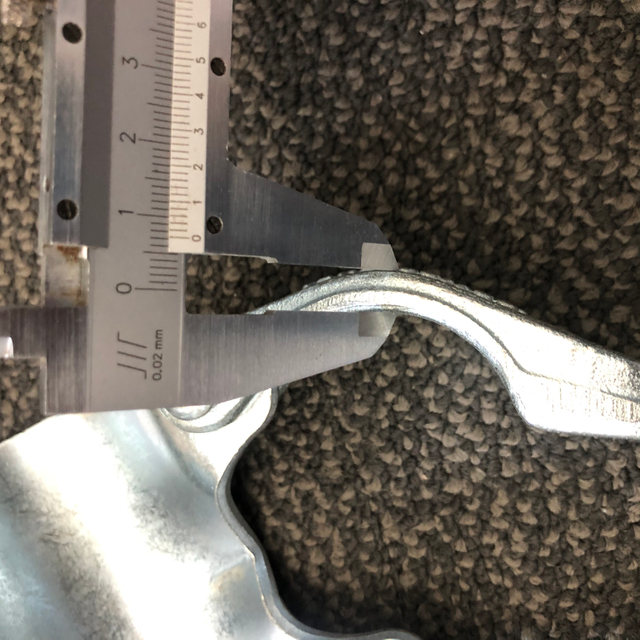

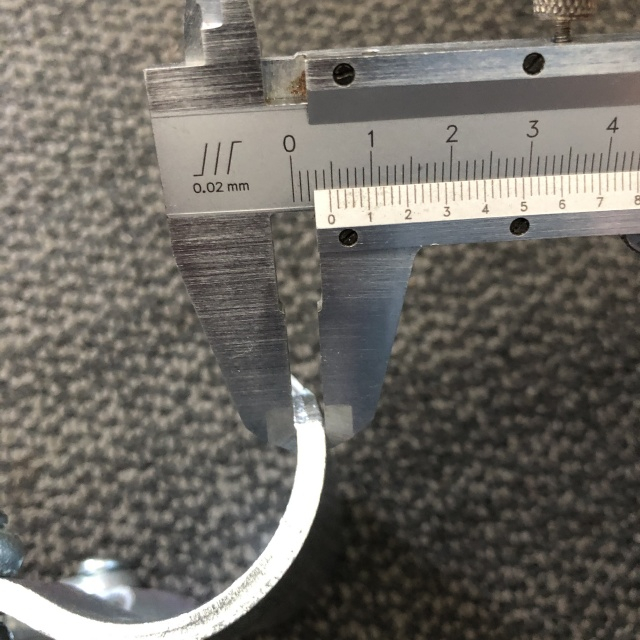

Gambar inspeksi putlog coupler

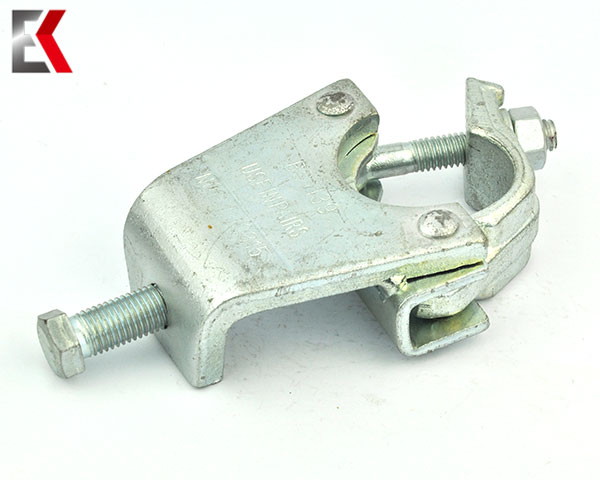

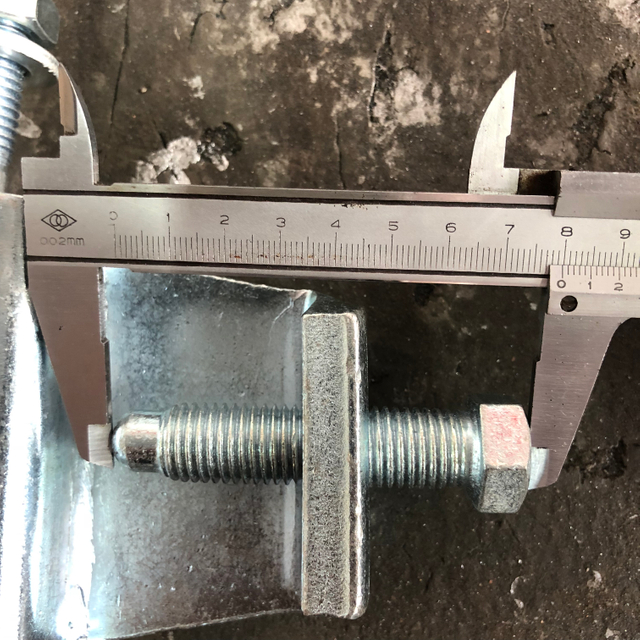

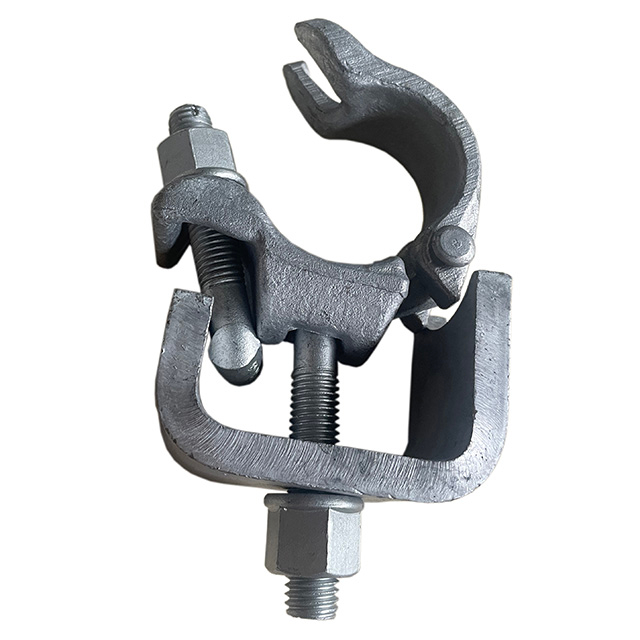

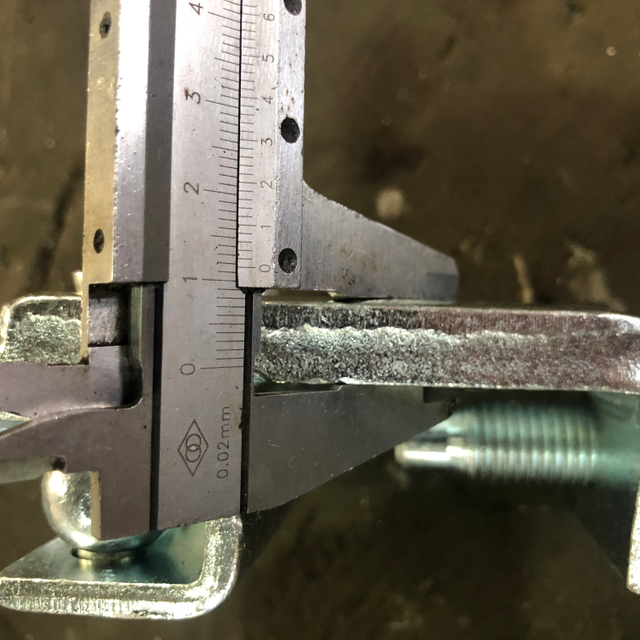

Girder / gravlock coupler

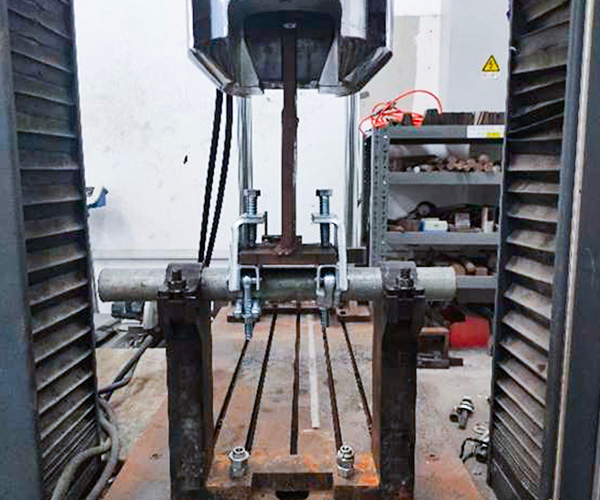

Dalam tes (tes kekuatan)

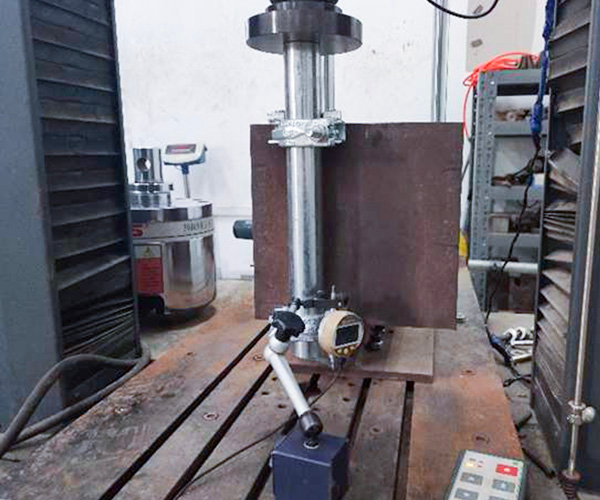

Dalam tes (Tes slip di sepanjang tabung)

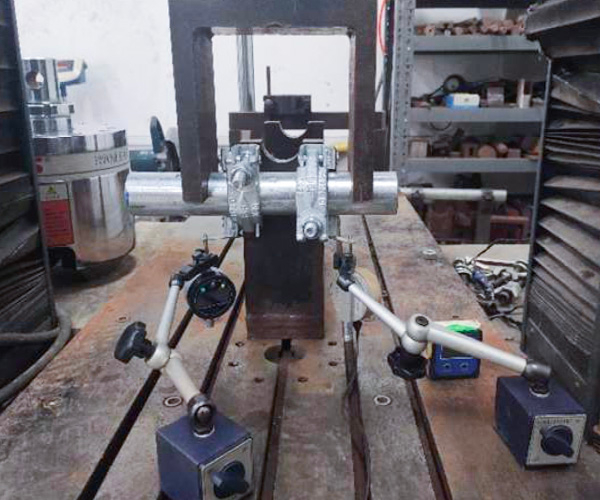

Dalam tes (Tes slip di sepanjang tabung flensa)

Ringkasan Hasil:

TIDAK.	Item tes	Metode pengujian
1	Tes kekuatan	AS/NZS 1576.2: 2016 Lampiran L
2	Tes Slip di sepanjang Tabung	AS/NZS 1576.2: 2016 Lampiran M
3	Tes selip di sepanjang tabung flensa	AS/NZS 1576.2: 2016 Lampiran N

Hasil tes:

Klausul Tes	Item tes	Persyaratan pengujian	Hasil tes	Kesimpulan
Lampiran l	Tes kekuatan	P = 30.0kn, klem flange tidak akan menunjukkan set permanen apa pun	P = 30.0kn, klem flange tidak menunjukkan set permanen	Lulus
Lampiran m	Tes Slip di sepanjang Tabung	P = 12.5kn, selip ≤ 6mm	P = 12.5kn, selip <6mm	Lulus
Lampiran n	Tes selip di sepanjang tabung flensa	P = 12.5kn, selip ≤ 6mm	P = 12.5kn, selip <6mm	Lulus

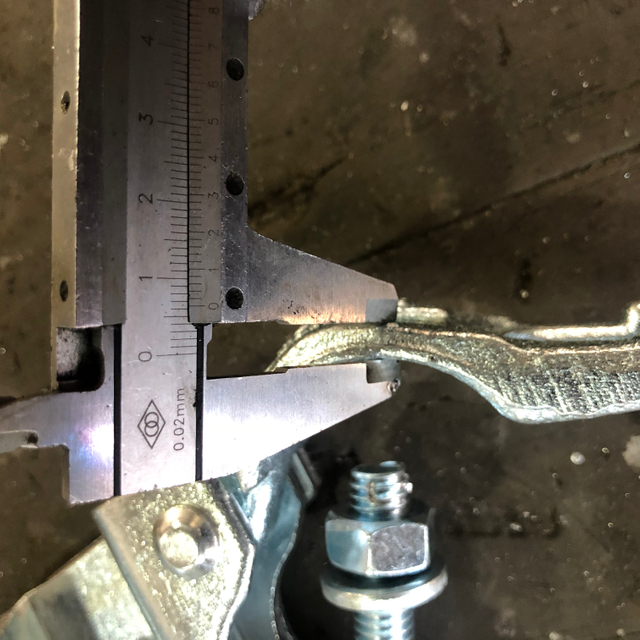

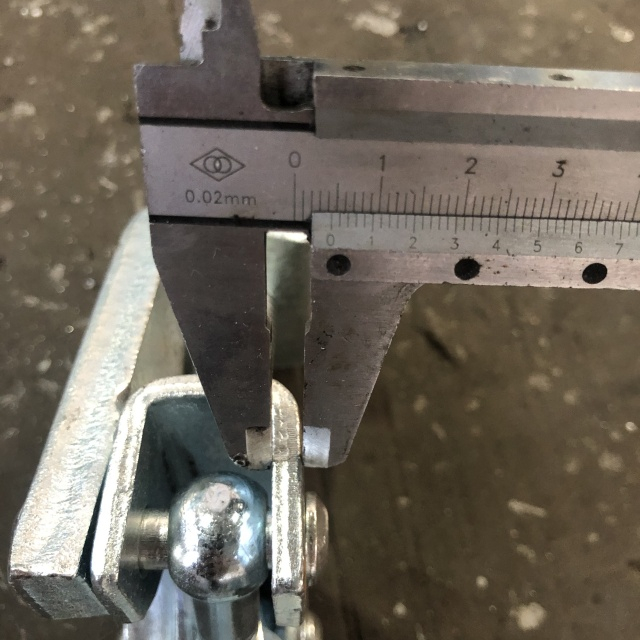

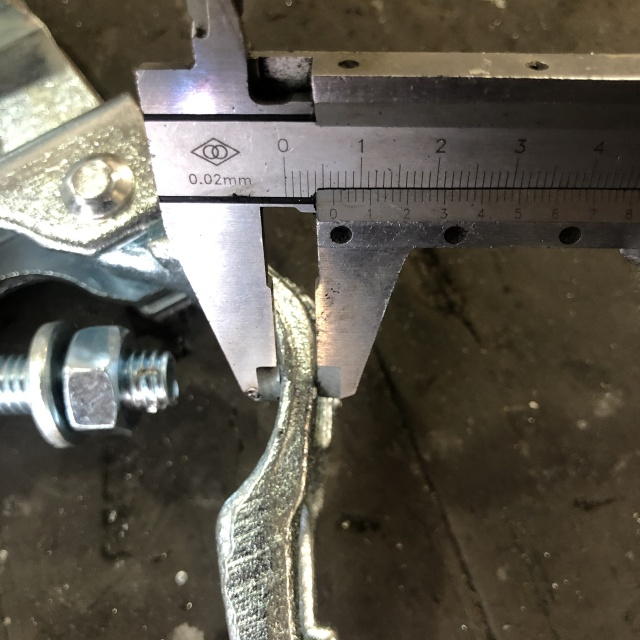

Gambar inspeksi girder coupler

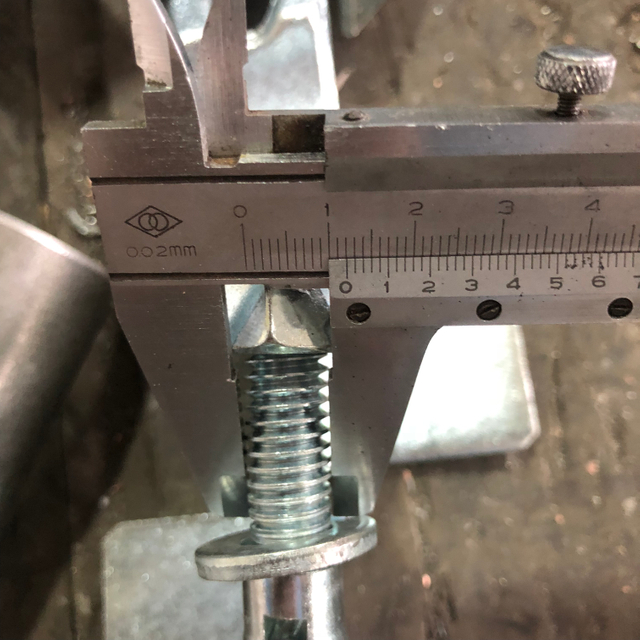

Penahan Penahan Papan

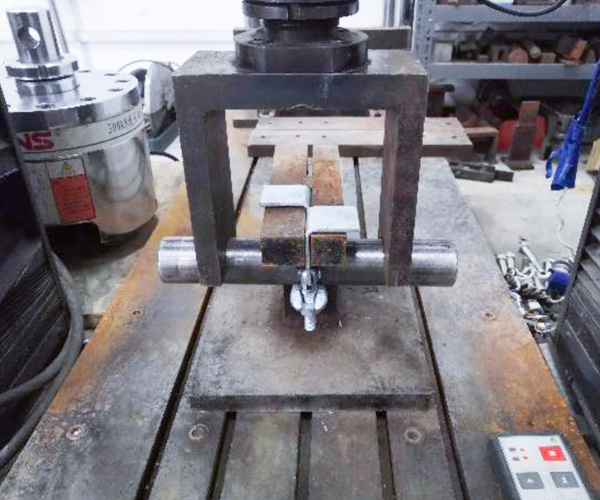

Dalam tes
Setelah tes

Ringkasan Hasil:

TIDAK.	Item tes	Metode pengujian
1	Kekuatan kegagalan	Dengan mengacu pada EN 74-1: 2005

Hasil tes:

Item tes	Hasil tes
Item tes	1#	2#	3#	4#	5#	6#
Kekuatan Kegagalan (KN)	42.84	38.89	43.60	42.91	40.79	29.8

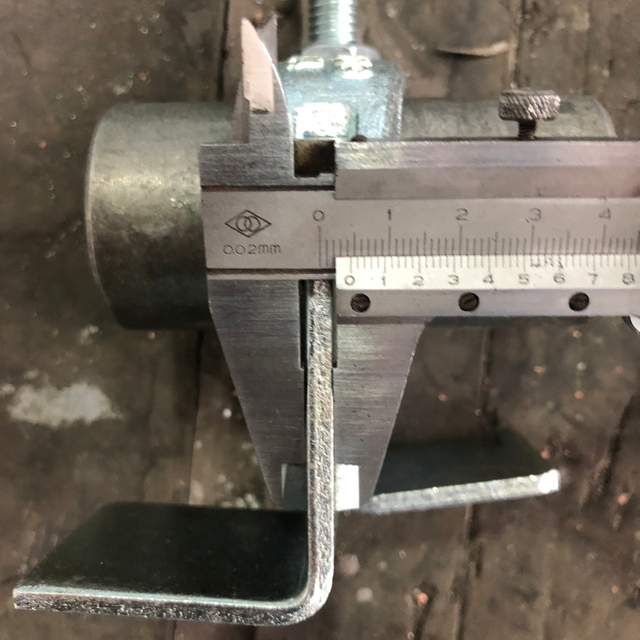

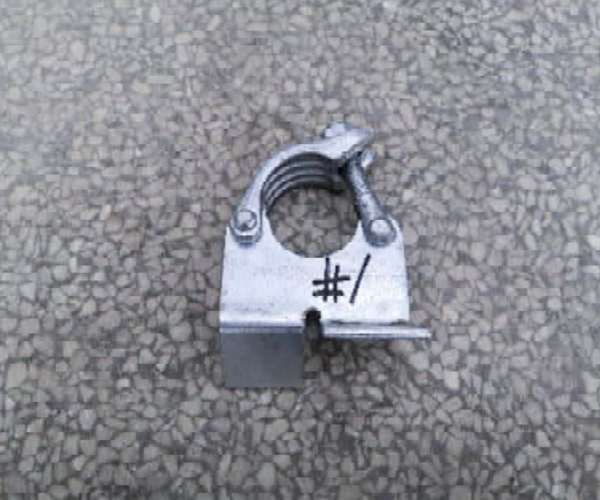

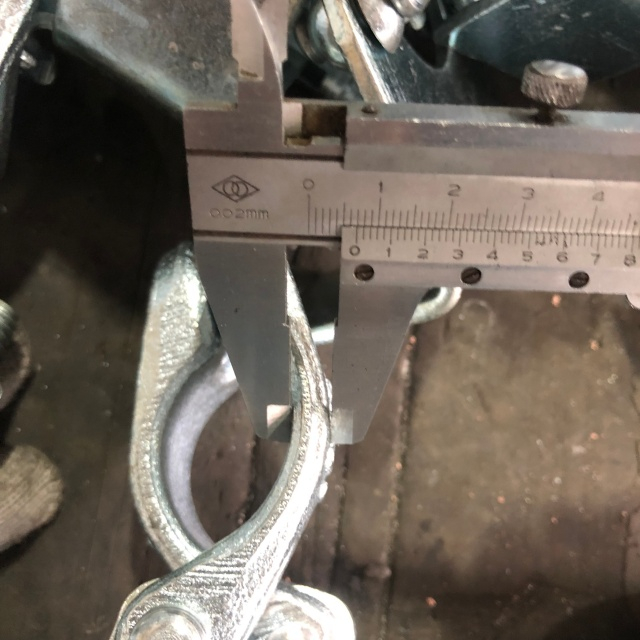

Gambar inspeksi penahan papan penahan

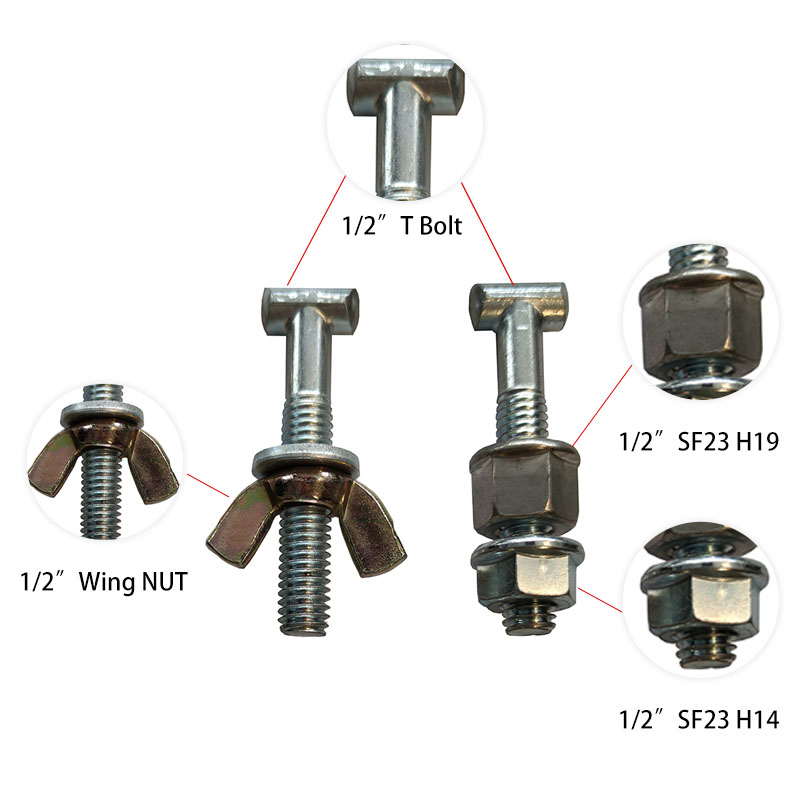

Berikut ini adalah bagian standar yang digunakan pada scaffolding coupler: sekrup, mur, paking dan informasi lainnya:

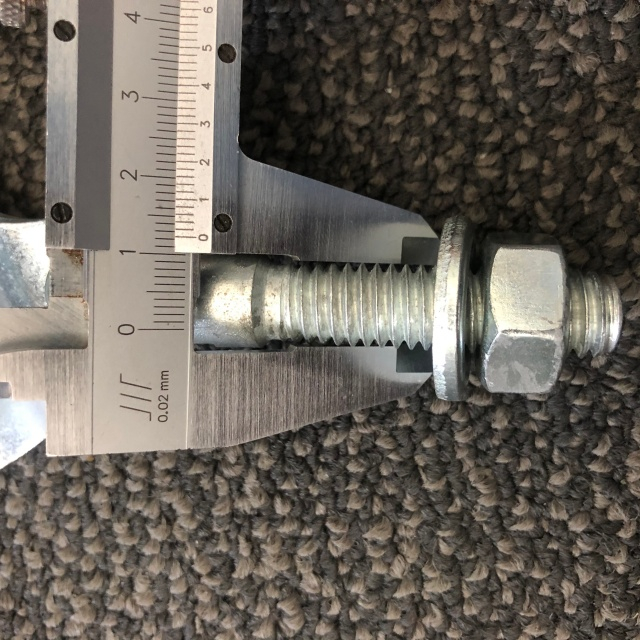

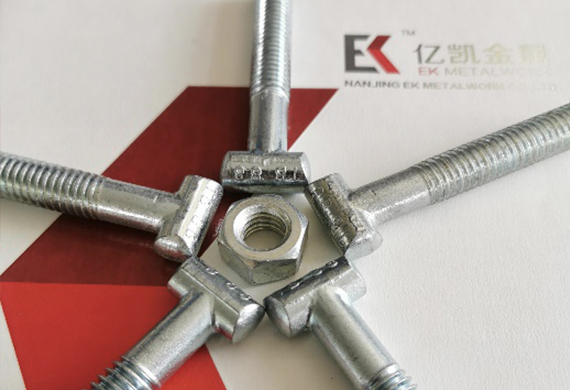

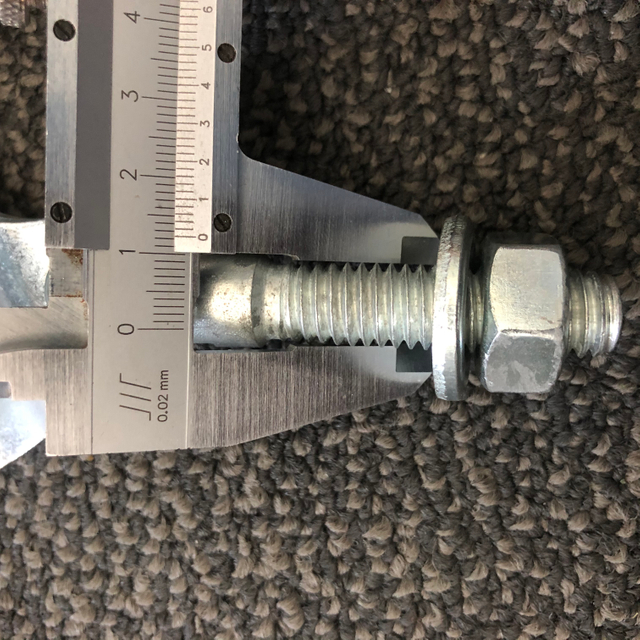

Tipe Umum: Baut T, Baut Mata, Baut Ujung Pemisah. Diameter enam baut perancah perancah umum, panjang efektif baut, dan negara yang berlaku adalah sebagai berikut:

Tipe Umum: Mur segi enam, mur sayap, mur flensa.
Menurut ukuran kunci pas di berbagai negara, ukuran mur coupler perancah yang umum adalah 19mm, 21mm, 22mm, dan 23mm. Diantaranya, mur 19mm umumnya digunakan pada scaffolding coupler di Jepang, Korea Selatan dan beberapa negara Asia Tenggara, mur 21mm umumnya digunakan pada scaffolding coupler terkait di Inggris dan negara-negara Persemakmuran, dan mur 22mm cocok untuk sistem scaffolding di Amerika Serikat, Jerman dan beberapa negara Eropa. , Dan mur 23mm terutama digunakan di Australia.

Diameter baut dan lebar unit dan tinggi mur segi enam umum ditunjukkan pada tabel berikut:

Lebar melintasi flat untuk kacang segi enam, dan menggunakan negara
Lebar	21	Inggris dan Persemakmuran Bangsa -Bangsa
Lebar	22	AS, Jerman dan beberapa negara Eurupean
Lebar	23	Australia
Lebar	19	Jepang, Korea Selatan dan beberapa negara Asia Tenggara

	Bolt Dia.	Lebar melintasi flat	Tinggi	Lebar melintasi flat	Tinggi	Lebar melintasi flat	Tinggi
Kacang segi enam	1/2 '	S21	H11	S22	H11	S23	H11
Kacang segi enam		SF21	H14	SF22	H14	SF23	H14
Kacang segi enam		SF21	H19	SF22	H19	SF23	H119
Kacang segi enam		S21	H15
Kacang segi enam	M14	S22	H11	S23	H11
Kacang segi enam		SF22	H14	SF23	H14
Kacang segi enam		SF22	H19	SF23	H119

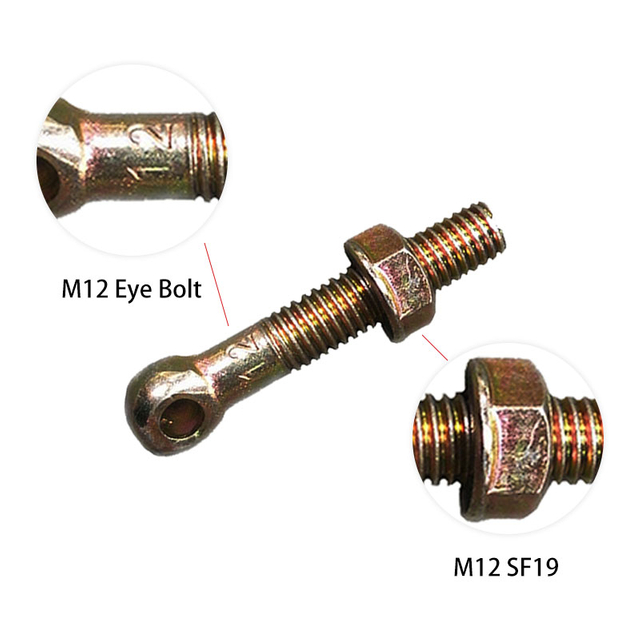

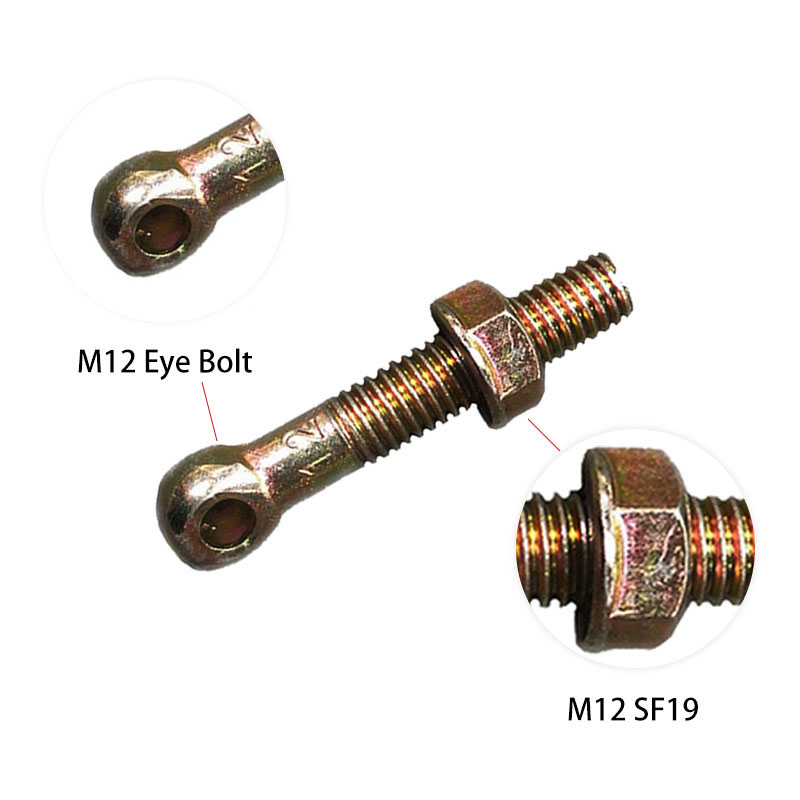

Kacang segi enam	M12	SF19	H9
Kacang sayap	1/2

	Dia.	Panjang / panjang baut yang efektif	Menggunakan

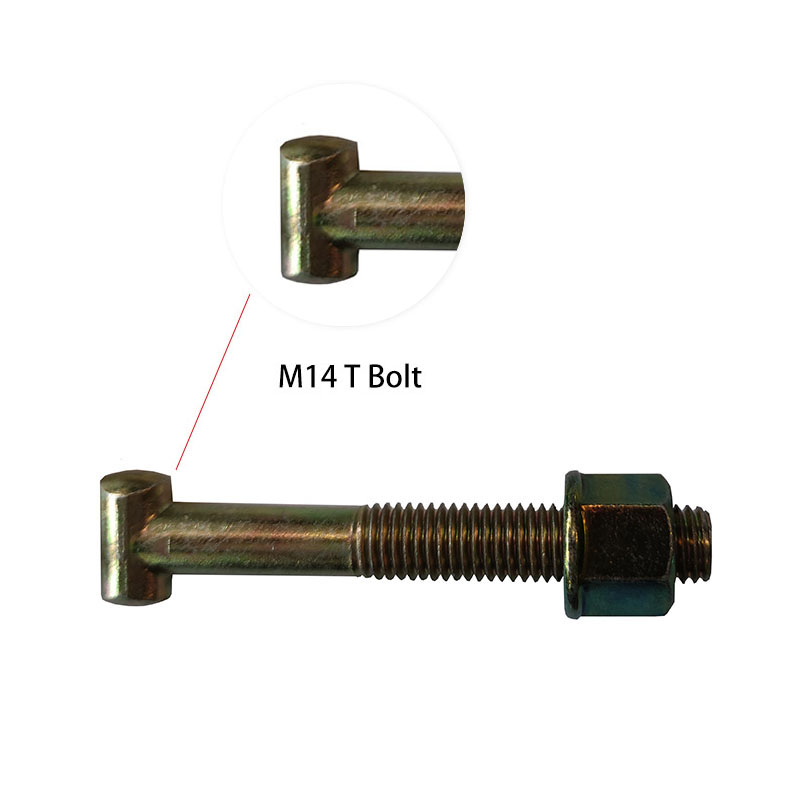

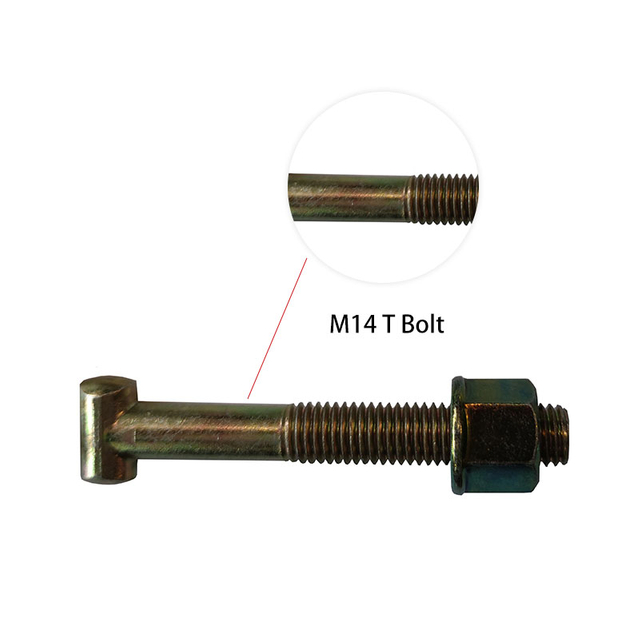

T-baut	1/2	75-88	Inggris dan Persemakmuran Bangsa -Bangsa
	M14	75-87	AS, Jerman dan beberapa negara Eurupean
	M14	98-110	AS, Jerman dan beberapa negara Eurupean

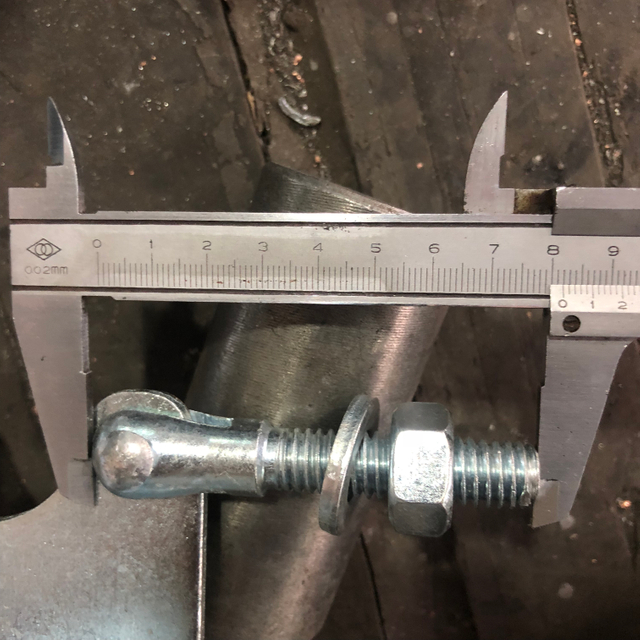

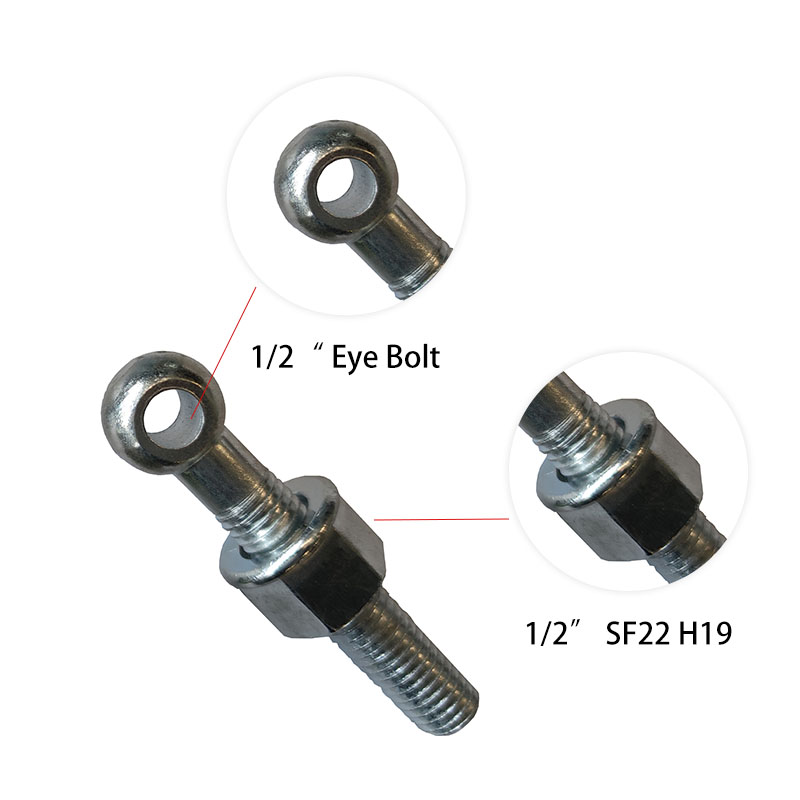

Baut mata	1/2	67-86	Inggris dan Persemakmuran Bangsa -Bangsa
	M12	57-73	Inggris dan Persemakmuran Bangsa -Bangsa
	M14	70-90	AS, Jerman dan beberapa negara Eurupean

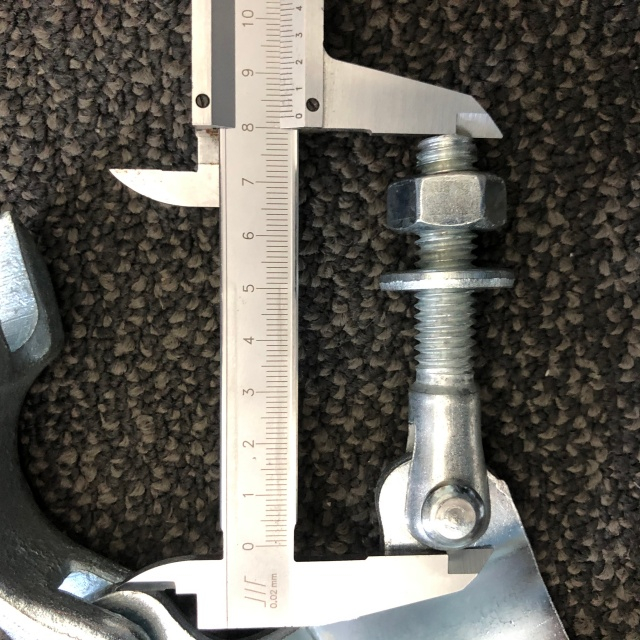

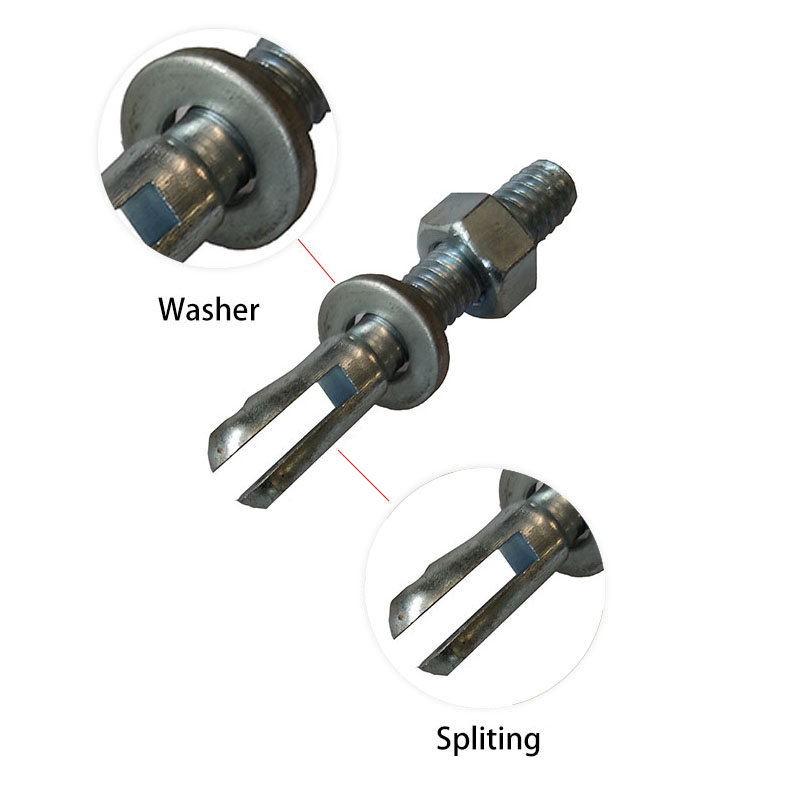

Membagi baut ujung	1/2	45-82	Untuk Putlog Coupler, BRC, dll.

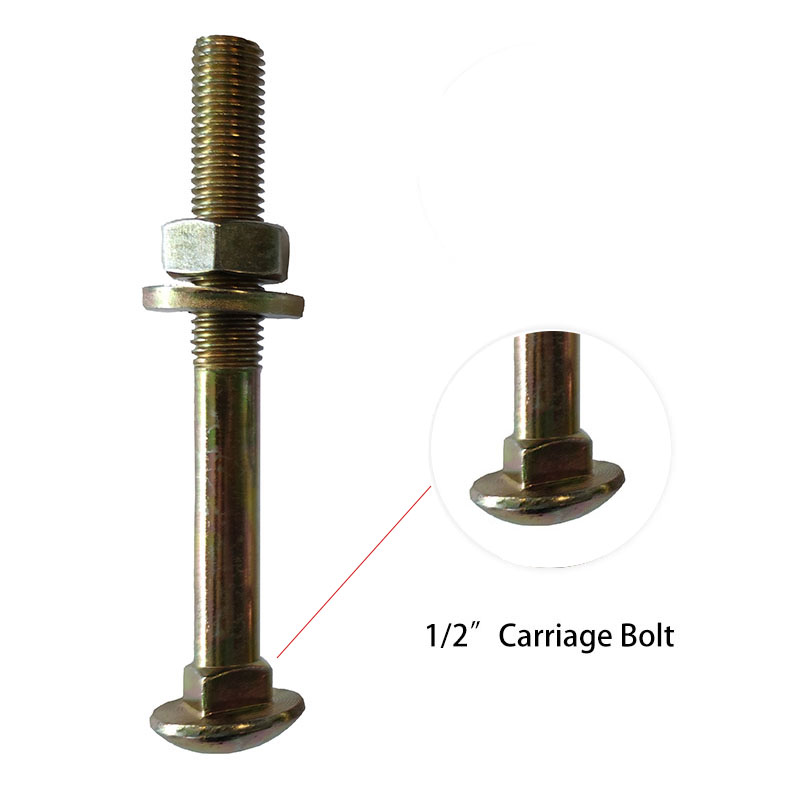

Baut kereta	1/2	116-125	Untuk tabung klem eksternal, penjepit universal, dll.
Baut kereta	1/2	85-92	Untuk tabung klem eksternal, penjepit universal, dll.

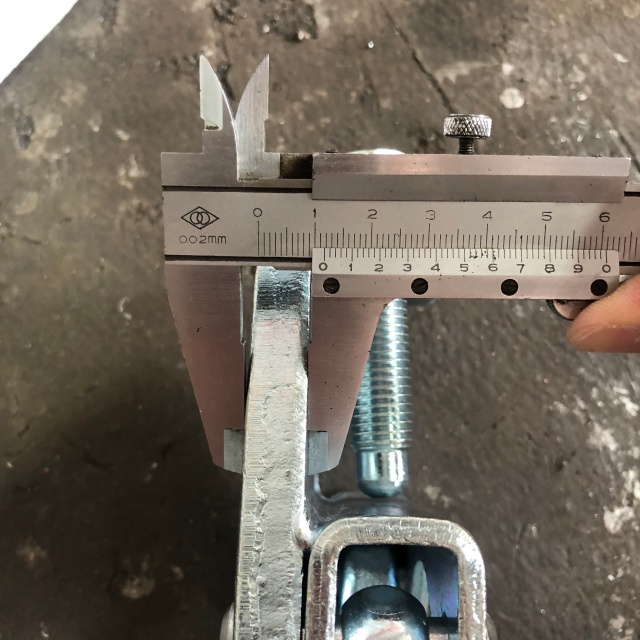

Bolt Hexagon	M16	72-80	Untuk girder coupler, pin sambungan DF
T-Bolt datar	1/2	66-76	Untuk skrup Italia

Ketebalan dan diameter dalam/luar mesin cuci adalah sebagai berikut:

Ketebalan

DIA INNER / OUTER.

Mesin cuci

3.5

13-26

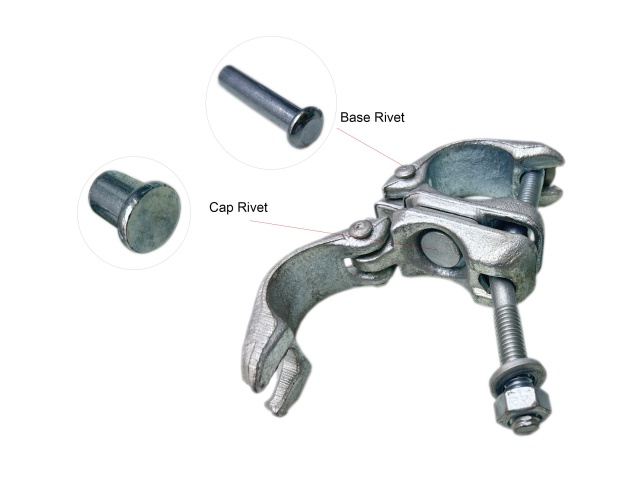

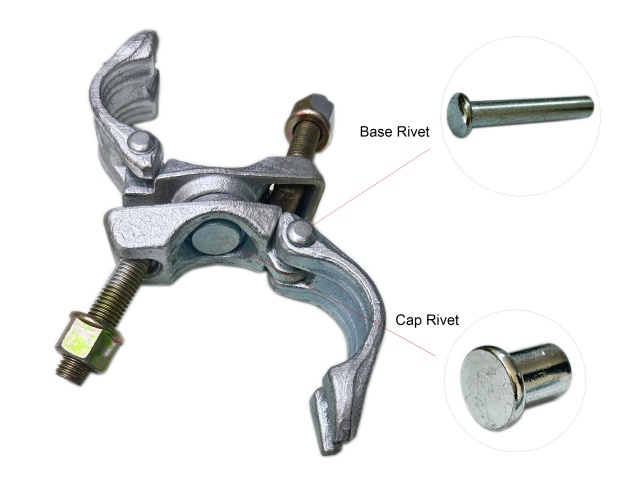

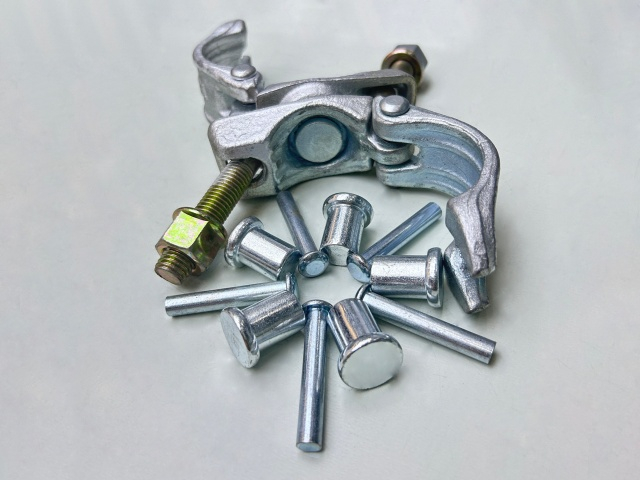

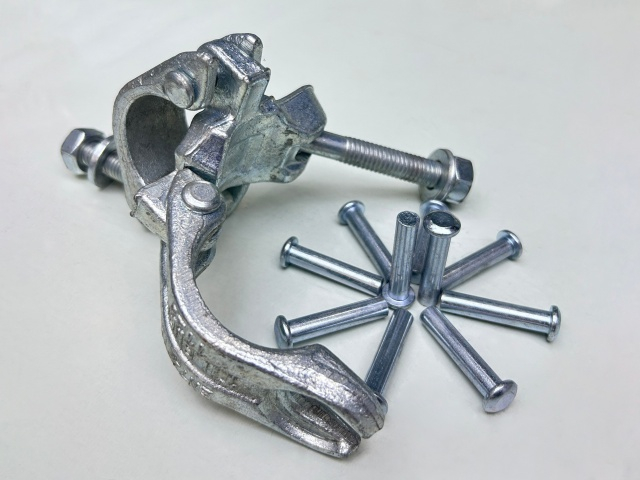

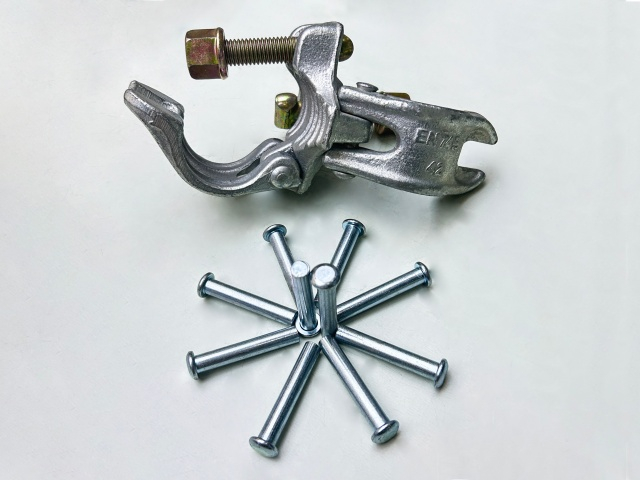

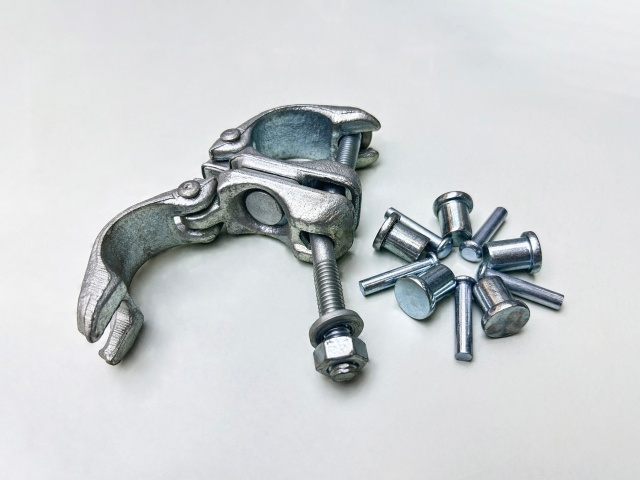

Anda dapat menemukan berbagai jenis paku keling coupler perancah sebagai berikut:

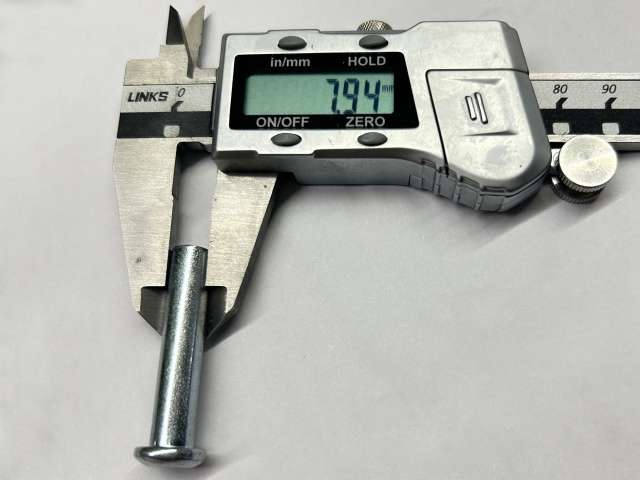

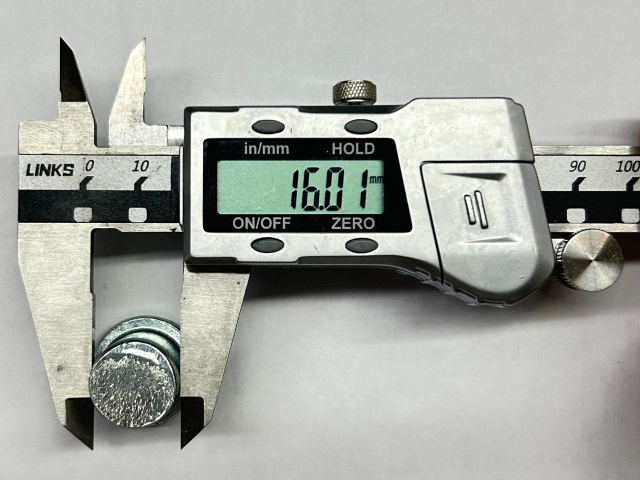

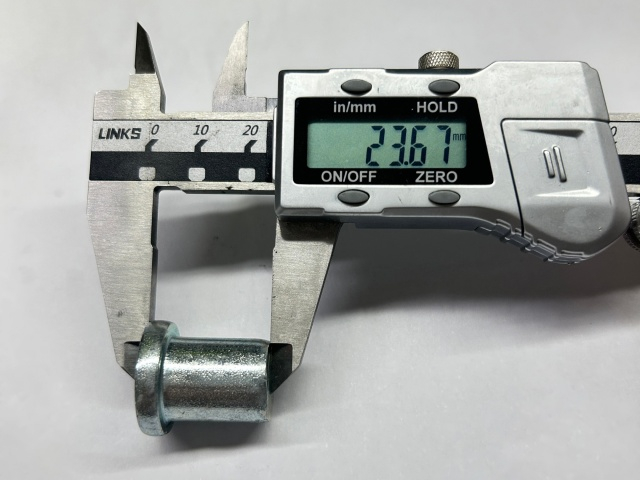

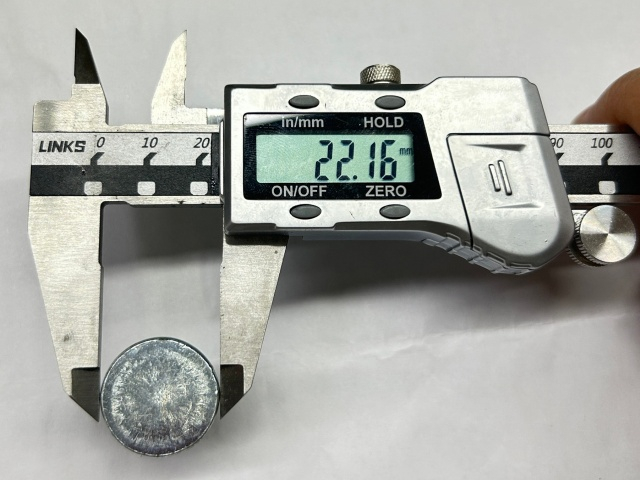

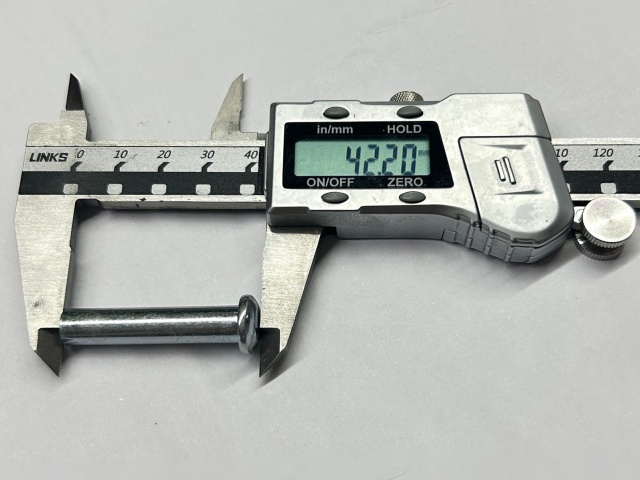

Keling Coupler Perancah Tempa Jatuhkan Inggris

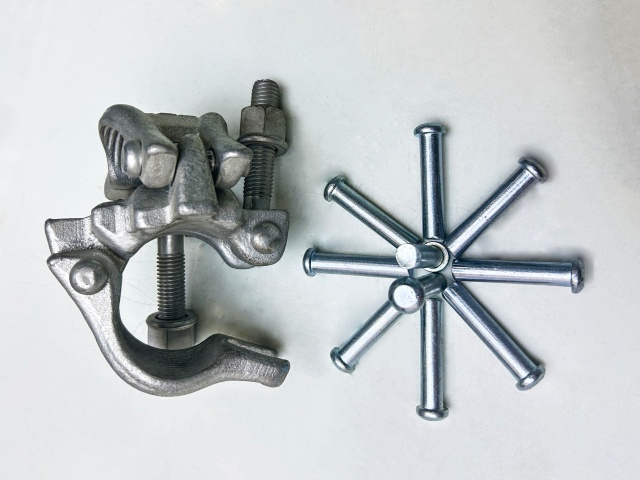

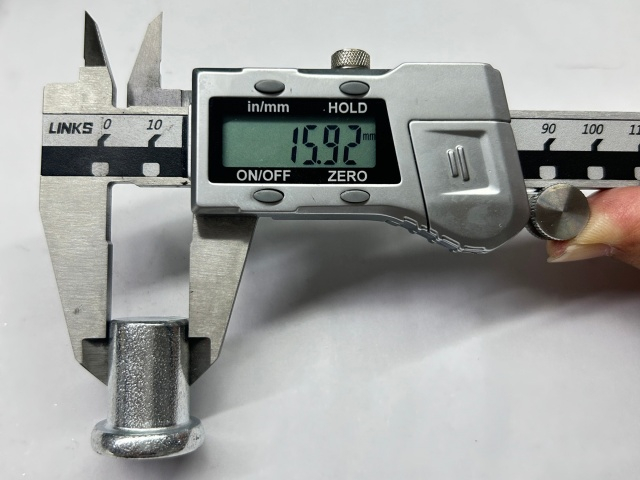

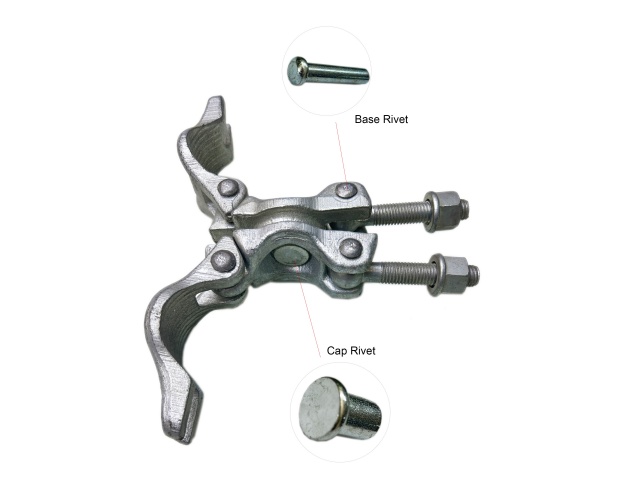

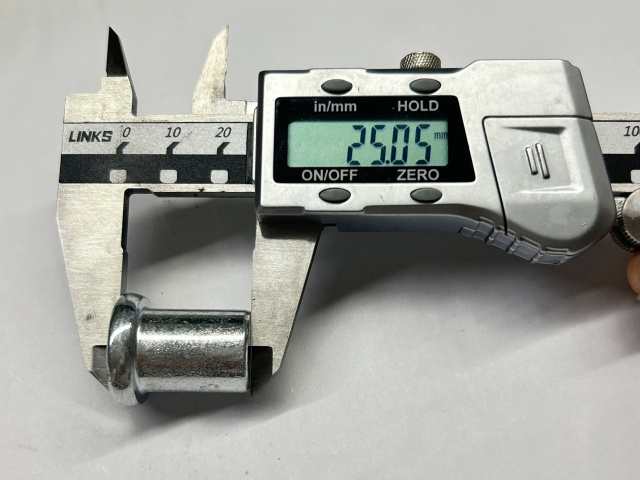

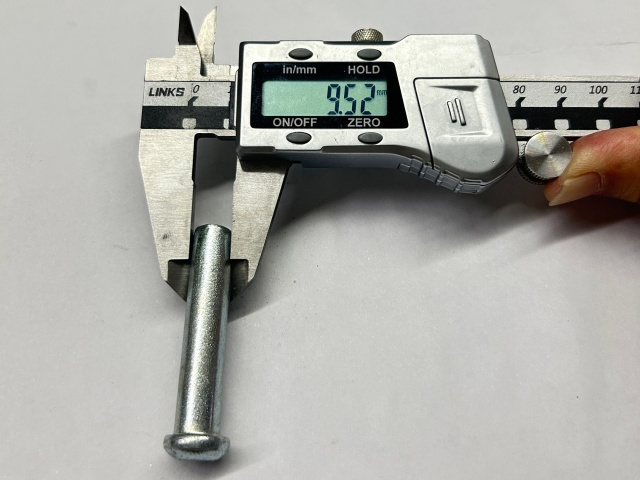

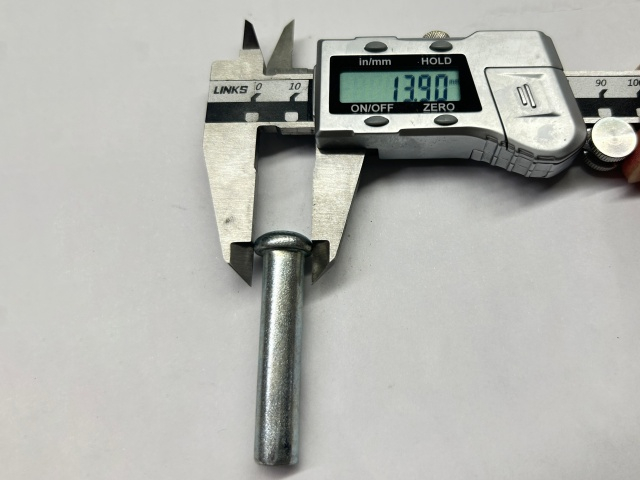

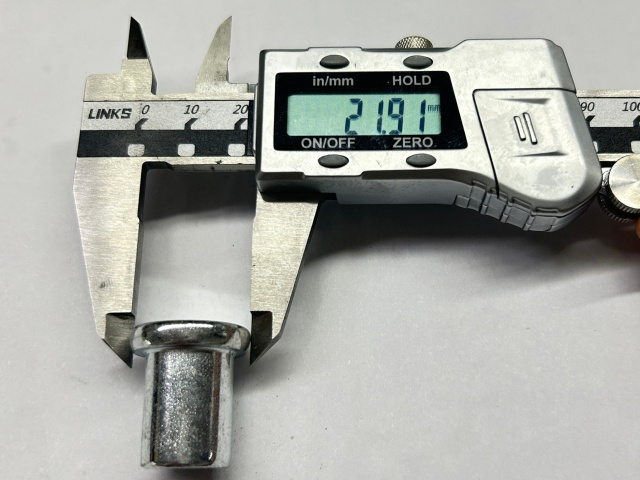

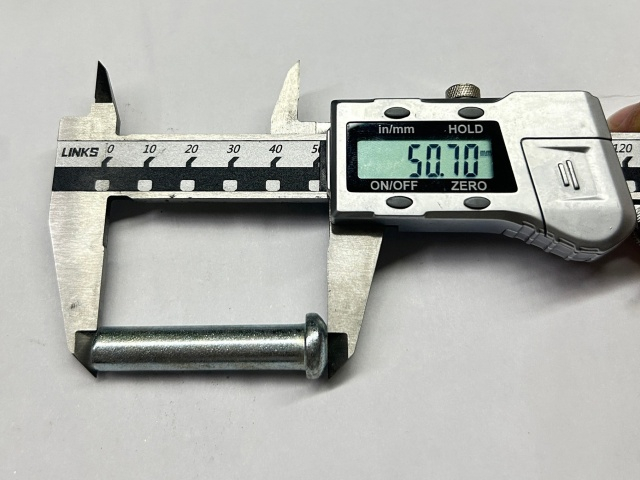

Keling Coupler Perancah Amerika

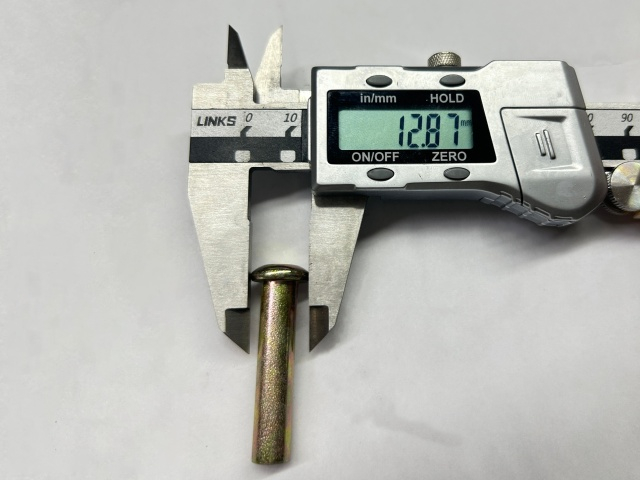

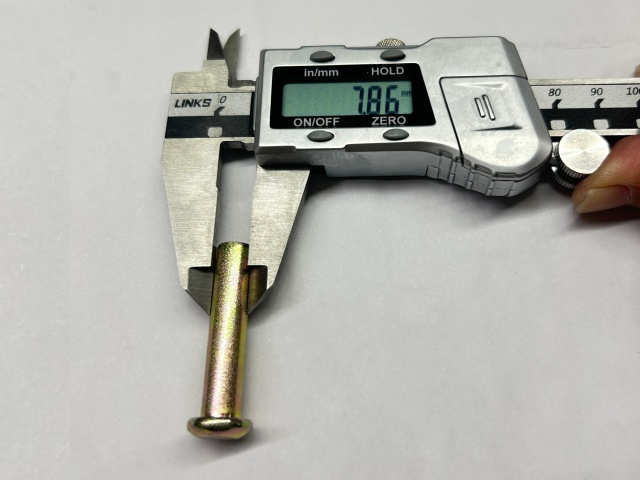

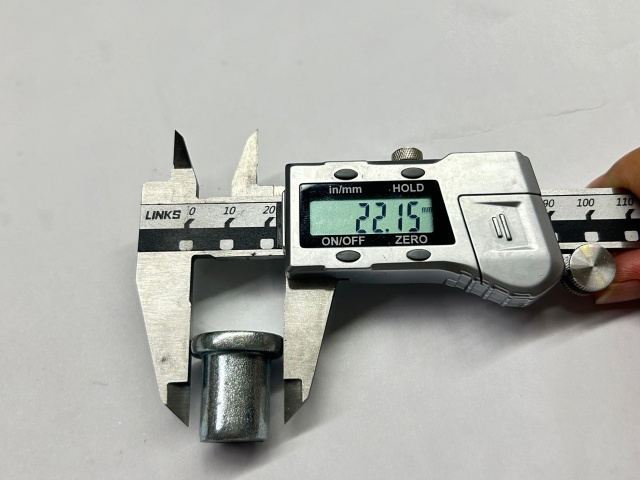

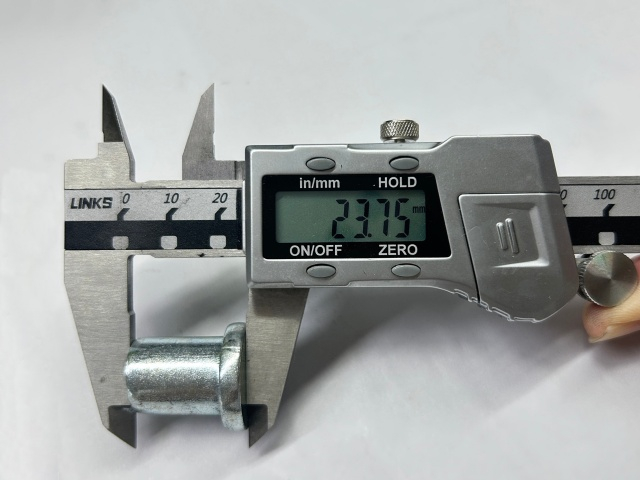

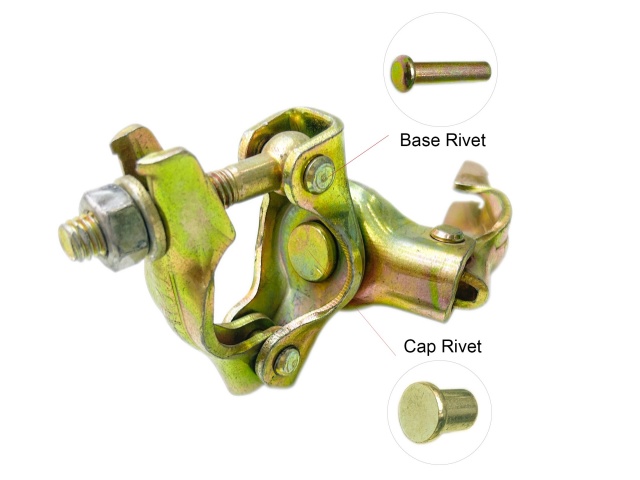

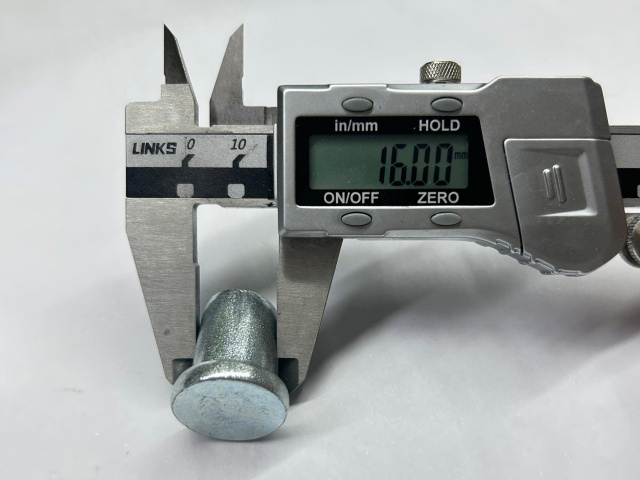

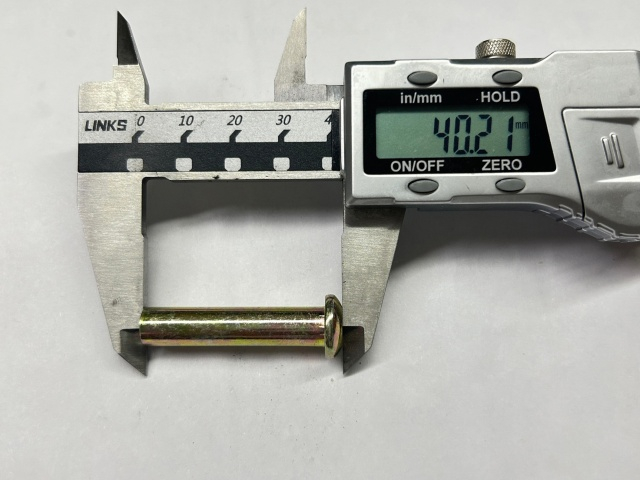

Keling Coupler Perancah Ditekan Inggris

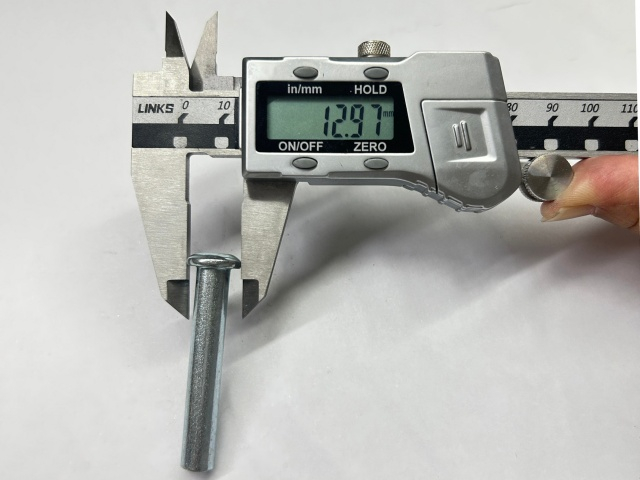

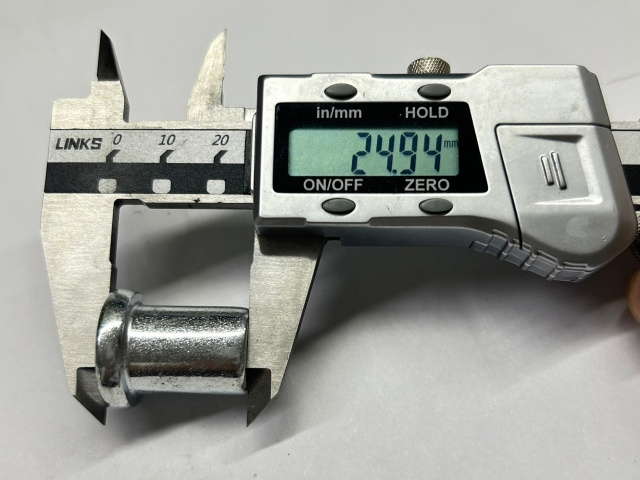

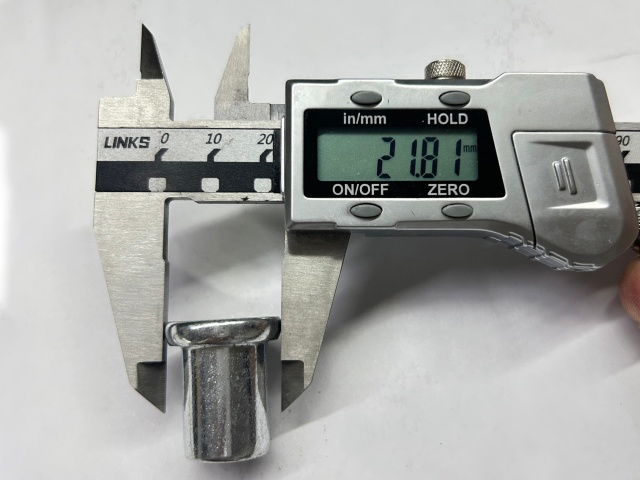

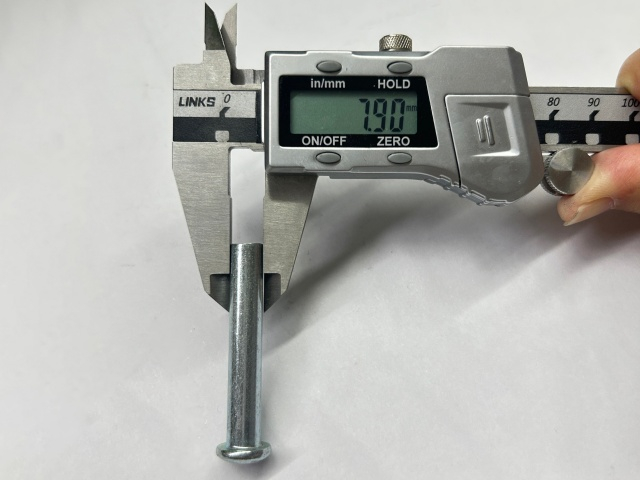

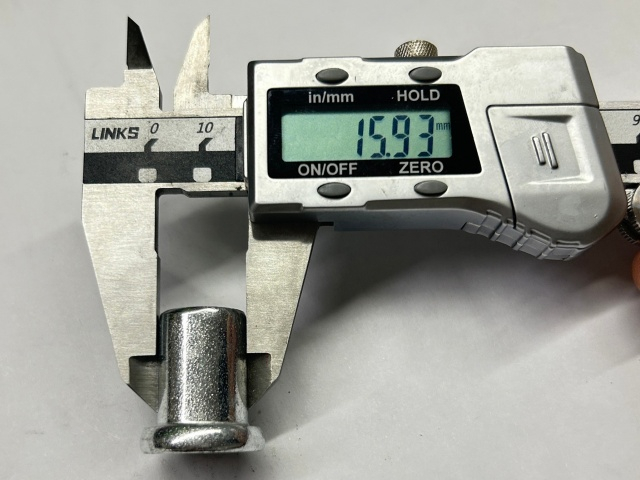

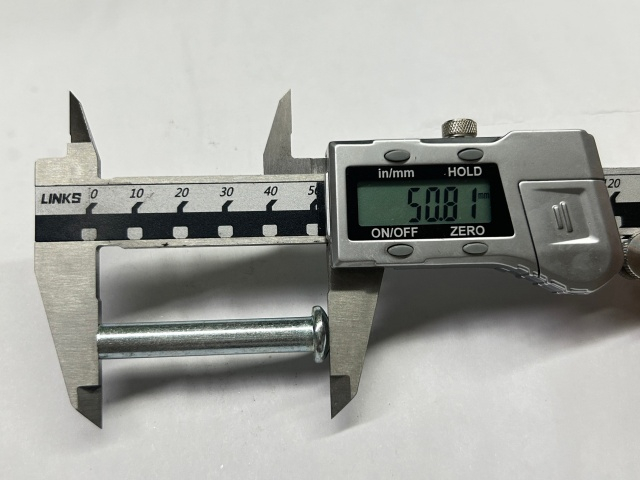

Keling Coupler Perancah Jerman

Di halaman ini ：

Jenis scaffolding coupler
Video Aluminium Scaffold Couplers
Mengapa Memilih Ek Scaffolding Coupler

Jenis scaffolding couplers

Coupler sudut kanan (ganda coupler, coupler tetap). Paling banyak digunakan dalam perancah. Swivel Coupler, yang merupakan yang paling fleksibel dari tiga skrup perancah umum. Sleeve Coupler yang digunakan untuk sambungan sambungan pantat dari dua pipa baja perancah , terutama pipa vertikal, pipa horizontal, dan kawat gigi diagonal.

Menurut British Standard, EN74-1:2005, Scaffolding coupler dapat dibagi menjadi empat jenis berikut berdasarkan skenario penggunaan:

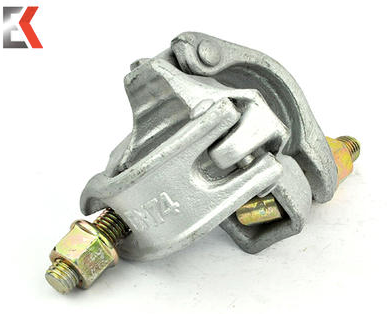

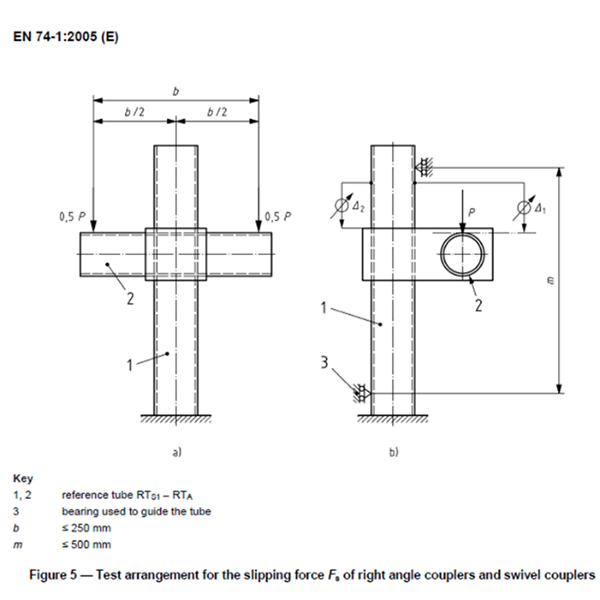

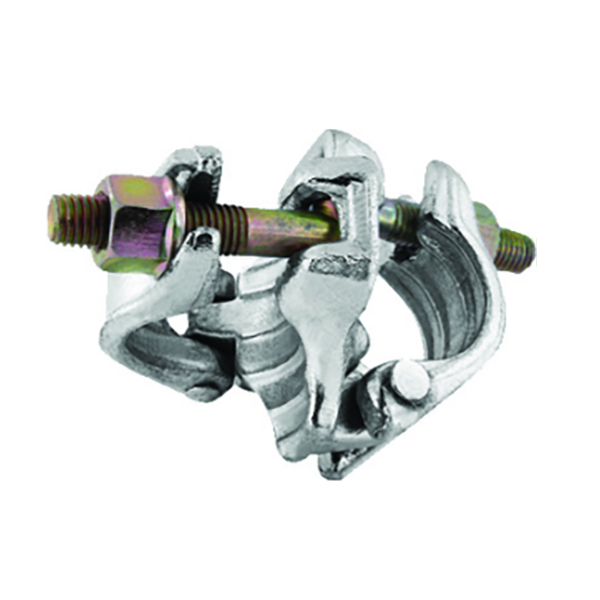

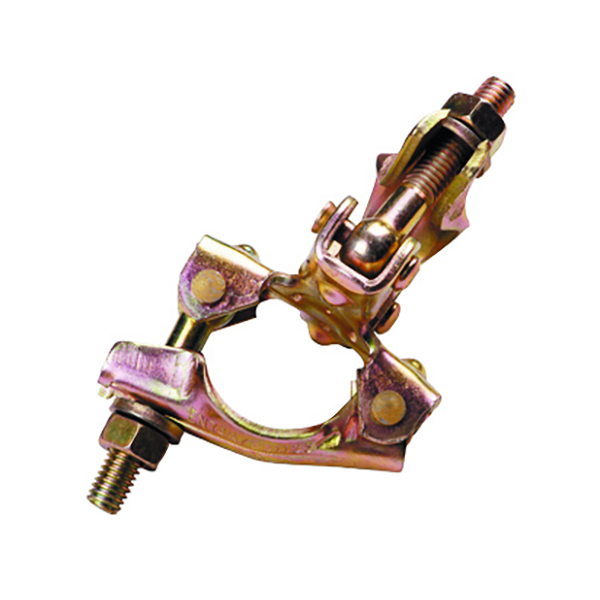

Coupler sudut kanan

Coupler Sudut Kanan: juga dikenal sebagai Coupler Ganda atau Coupler Tetap, biasanya digunakan untuk memasang pipa secara vertikal dan kuat, sehingga menghilangkan kemungkinan pipa baja terlepas. Hal ini bergantung pada gesekan antara scaffolding coupler dan pipa baja untuk memindahkan beban. Seperti sambungan batang vertikal dan palang besar, palang besar dan palang kecil perancah.

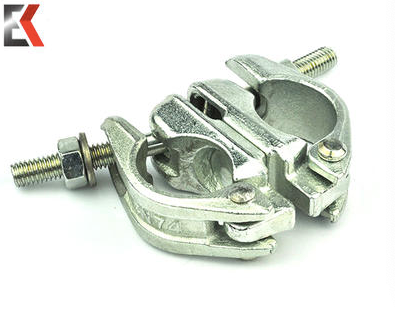

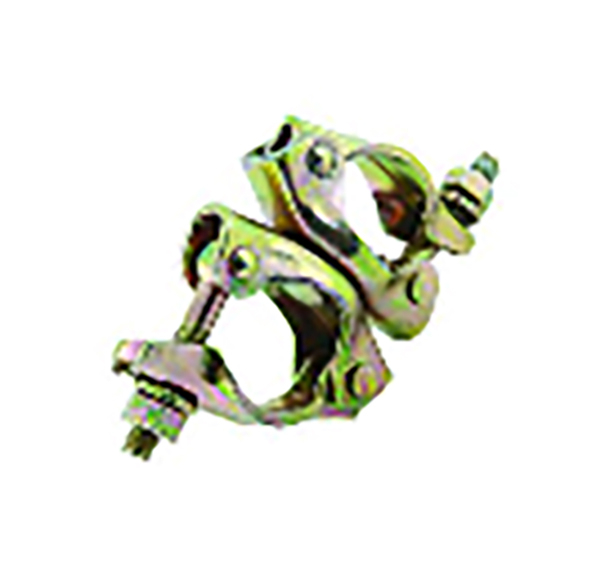

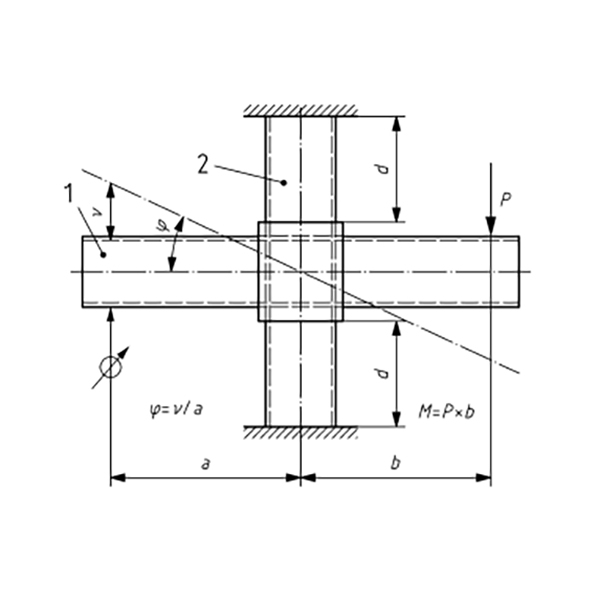

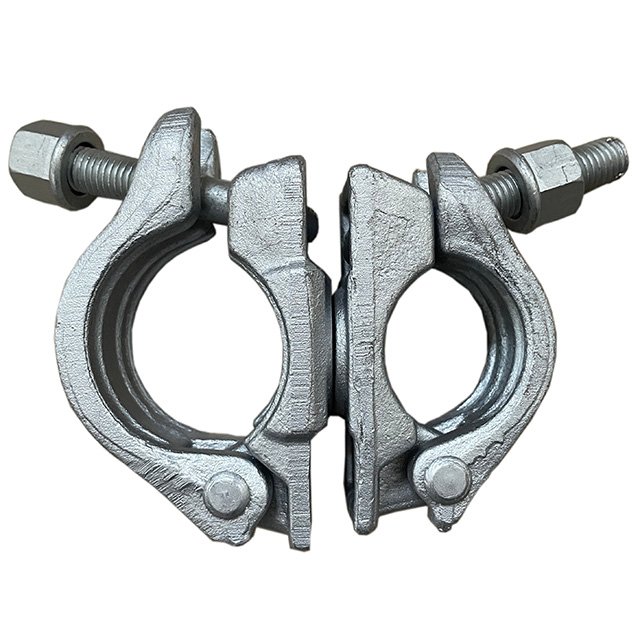

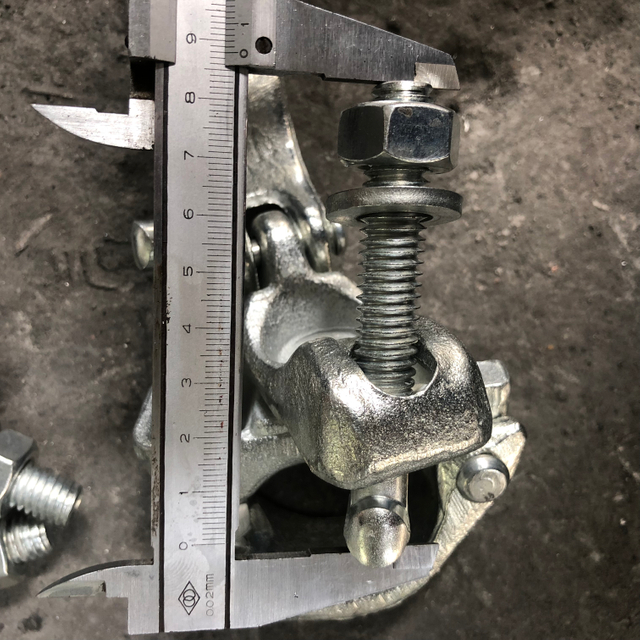

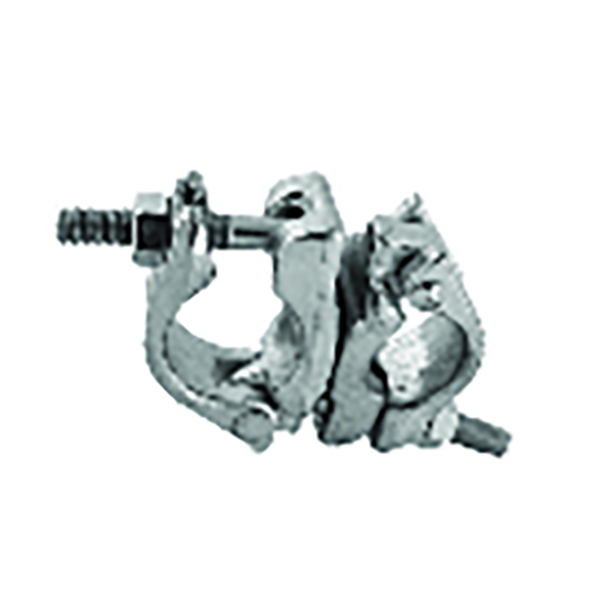

Putar coupler

Swivel Coupler: Digunakan untuk koneksi silang dan pengikat dua pipa baja perancah di sudut mana pun. Menghubungkan dan memperbaiki dua komponen dan dapat berputar secara fleksibel untuk memfasilitasi konstruksi.

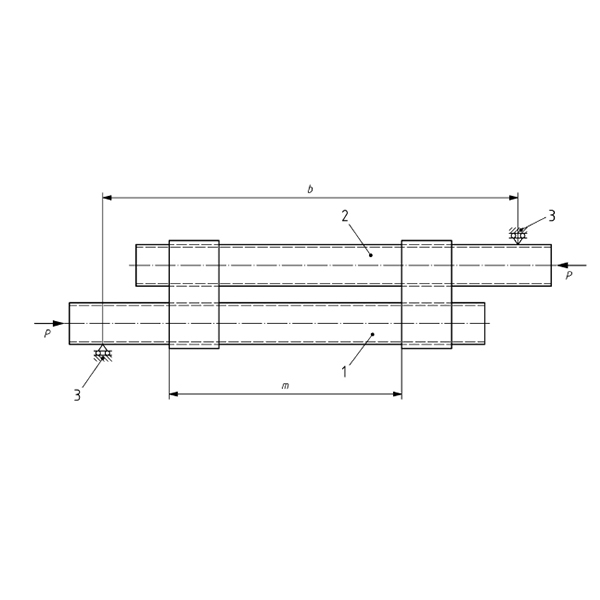

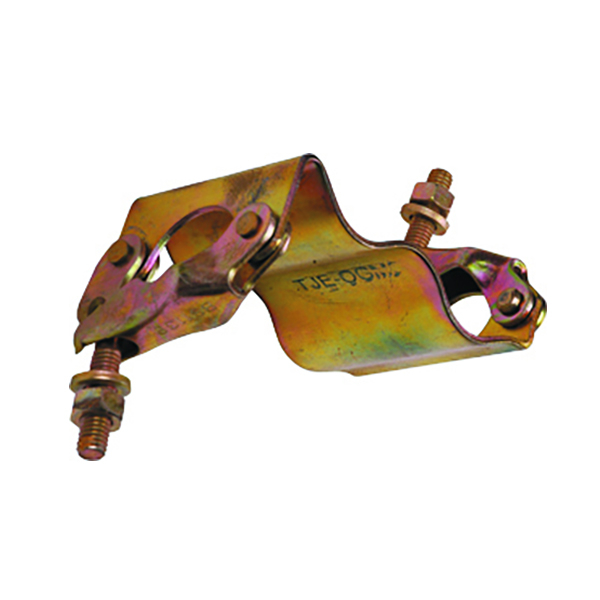

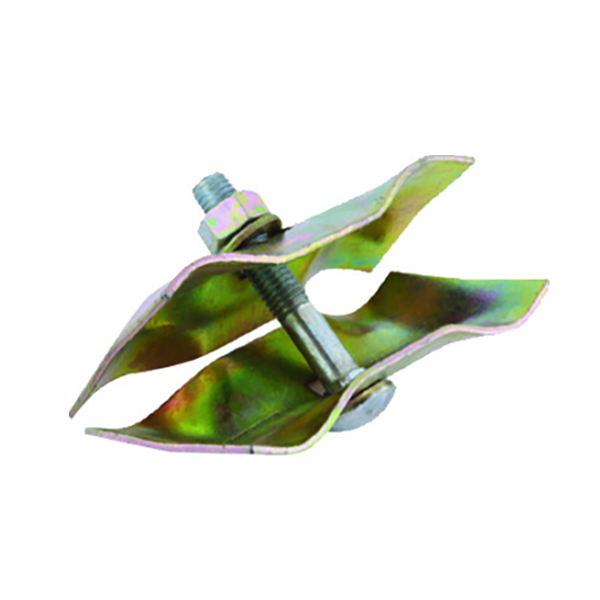

Coupler paralel

Parallel Coupler: Digunakan untuk memperbaiki dua pipa baja perancah paralel, terutama digunakan untuk pagar pengikat.

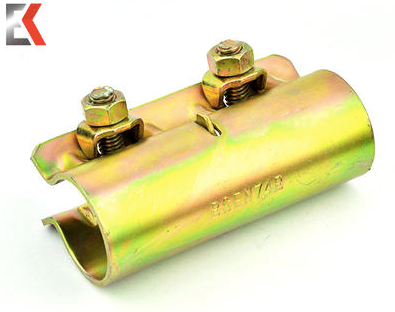

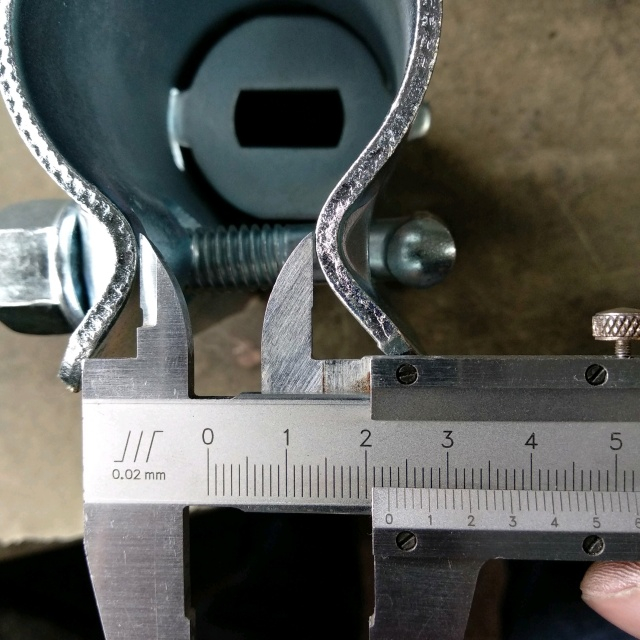

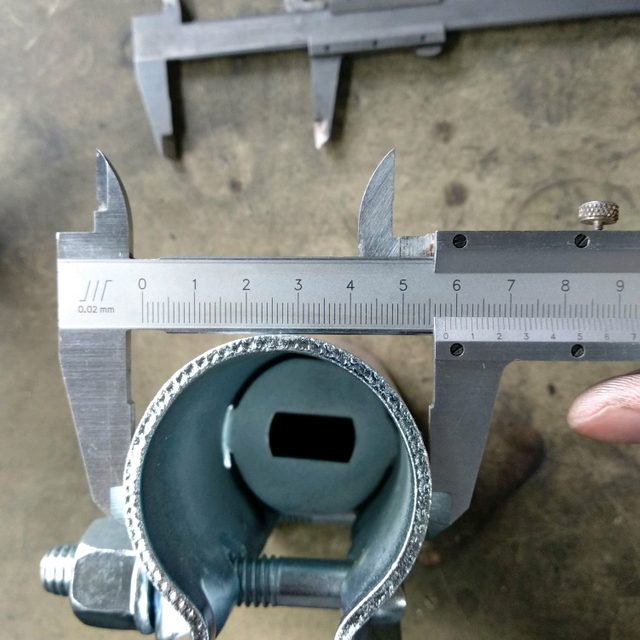

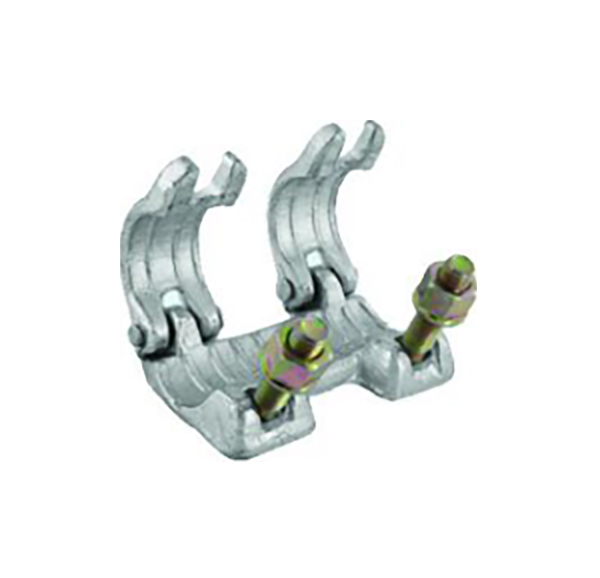

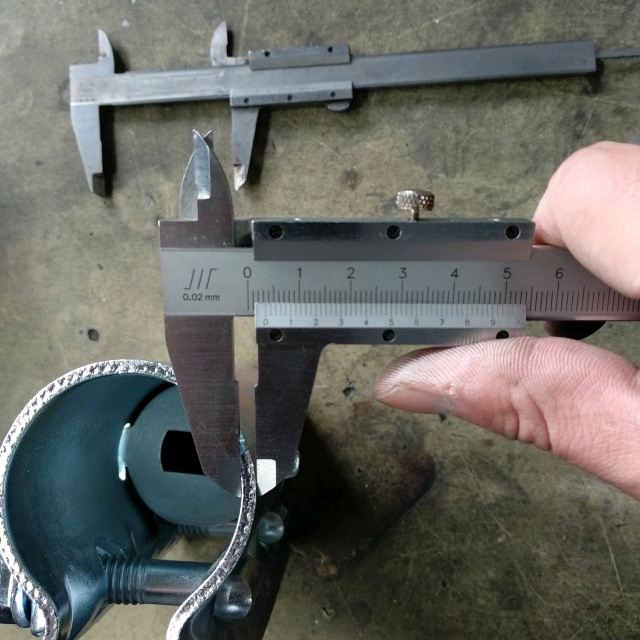

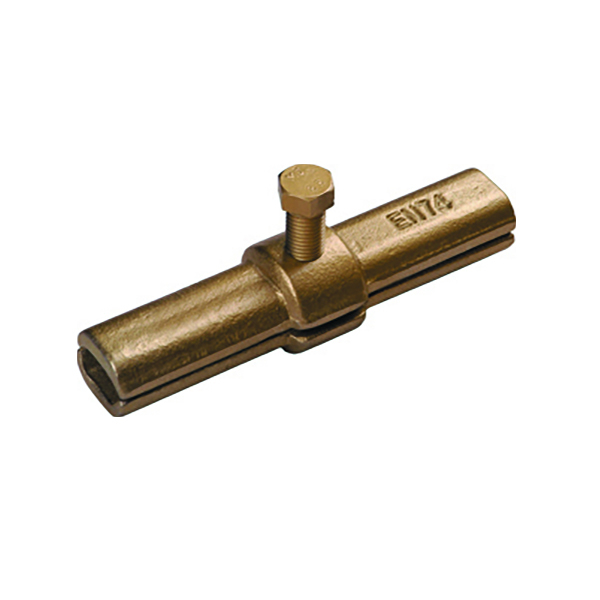

Lengan Sleeve Coupler

Sketsa Sleeve Coupler biasanya digunakan untuk menghubungkan dua pipa baja dengan kuat untuk membuatnya. Sketsa Sleeve Coupler dapat menebus kekurangan pipa baja terlalu pendek.

Menurut skenario persyaratan dan penggunaan dari berbagai negara, scaffold coupler dapat dibagi jenis berikut:

Terutama digunakan untuk sistem perancah yang digunakan di Inggris dan negara -negara Persemakmuran.

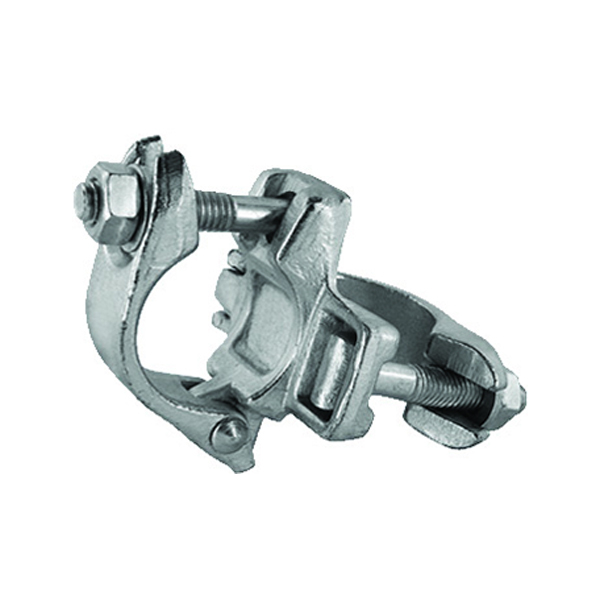

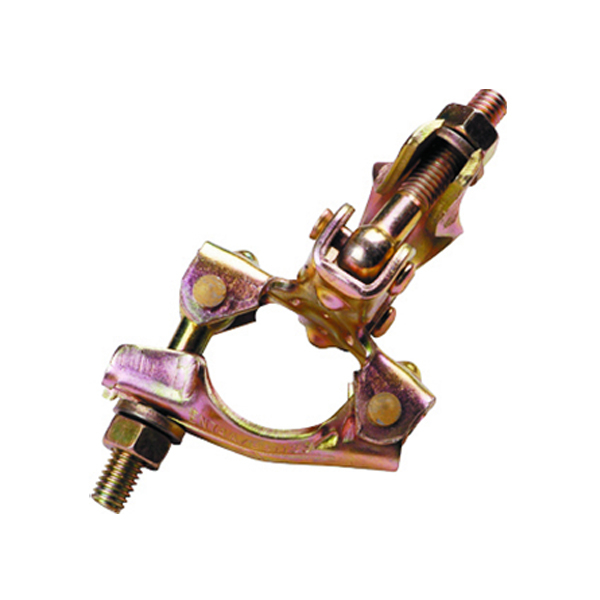

Tipe Inggris:

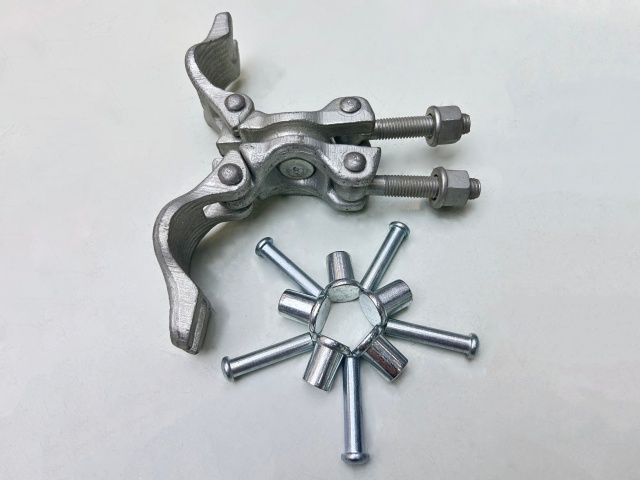

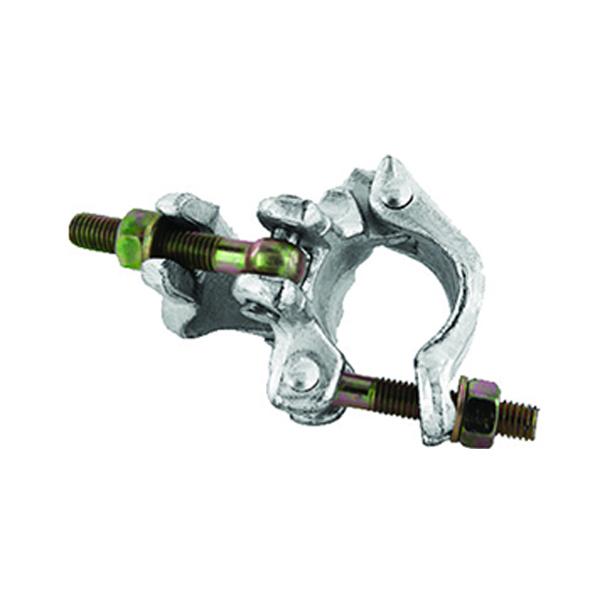

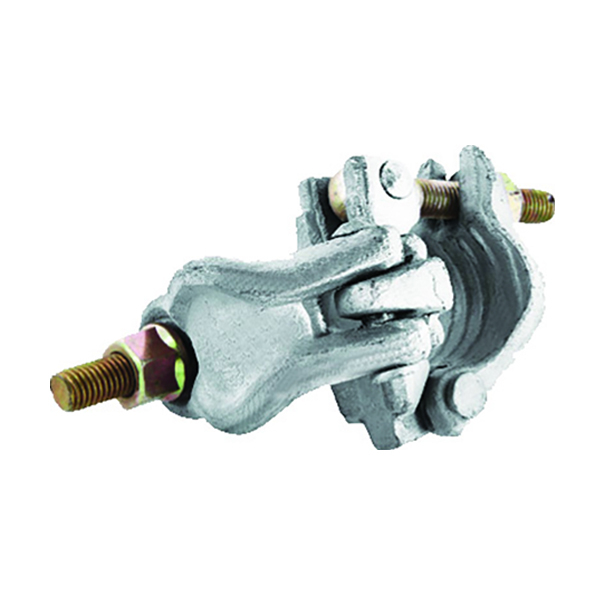

Tipe Amerika:

Terutama digunakan dalam sistem perancah Amerika Serikat.

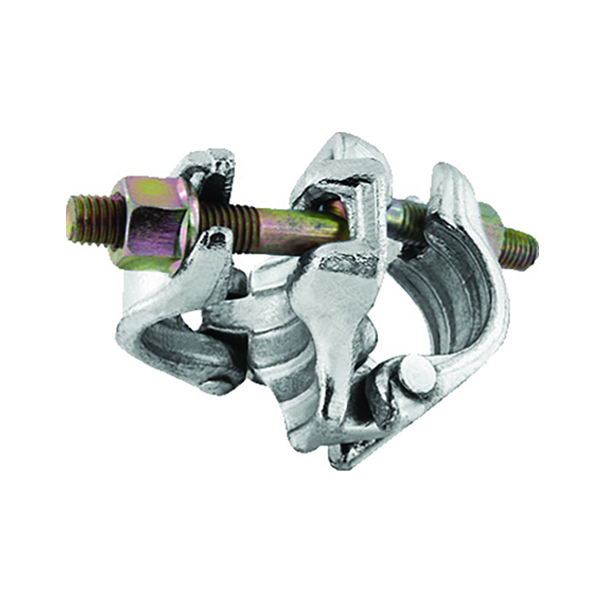

Jenis Jerman ：

Terutama digunakan dalam sistem perancah Jerman.

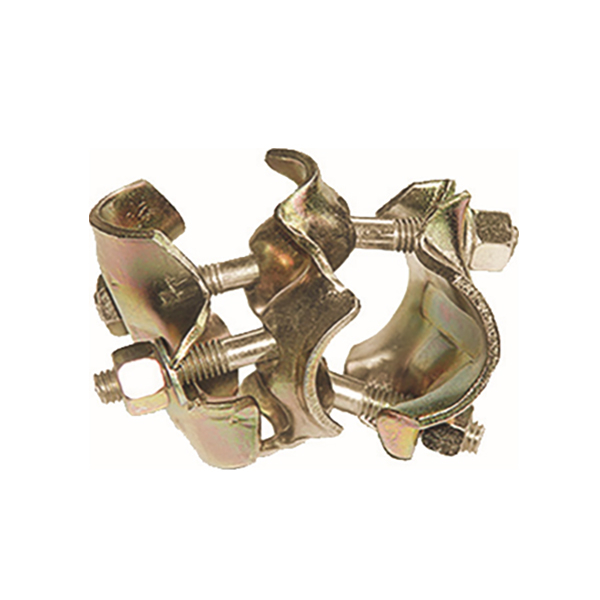

Tipe Italia:

Terutama digunakan untuk sistem perancah di Italia.

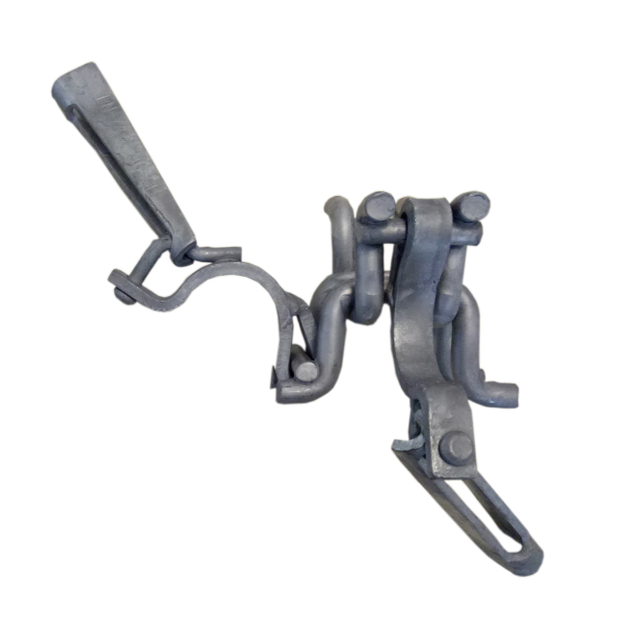

Tipe Belanda：

Terutama digunakan untuk sistem perancah di Belanda.

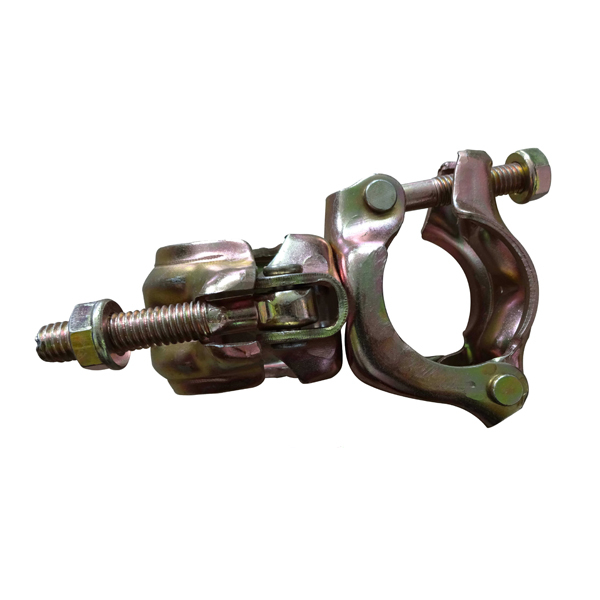

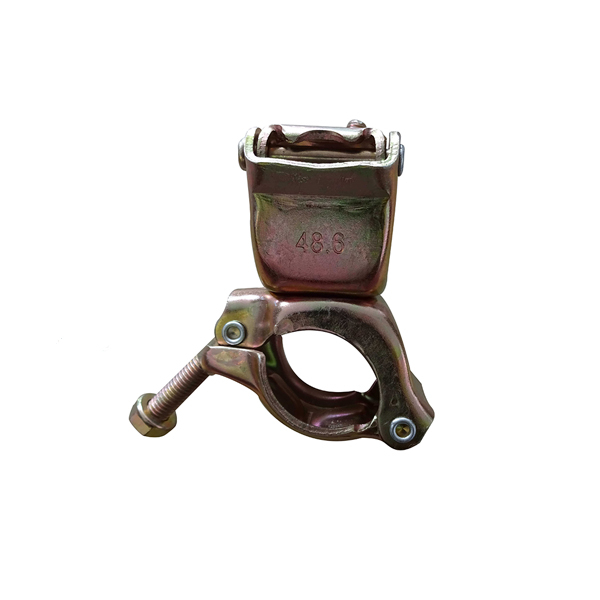

Jepang, Tipe Korea:

Terutama digunakan untuk sistem perancah di Jepang & Korea.

Menurut berbagai proses produksi, terutama ada tiga jenis berikut:

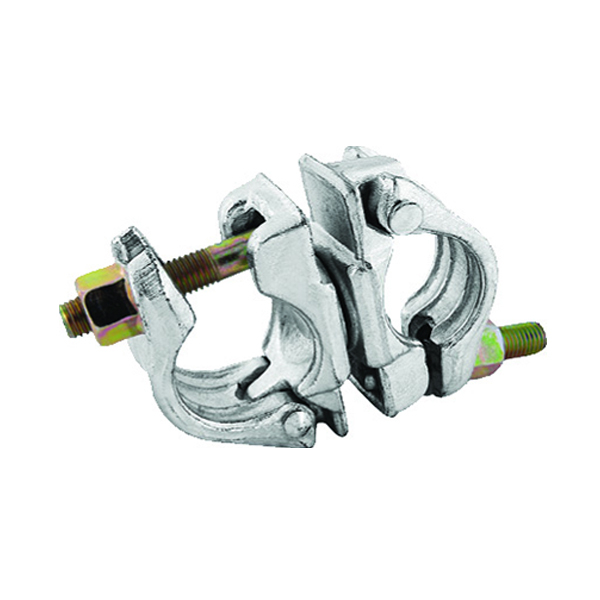

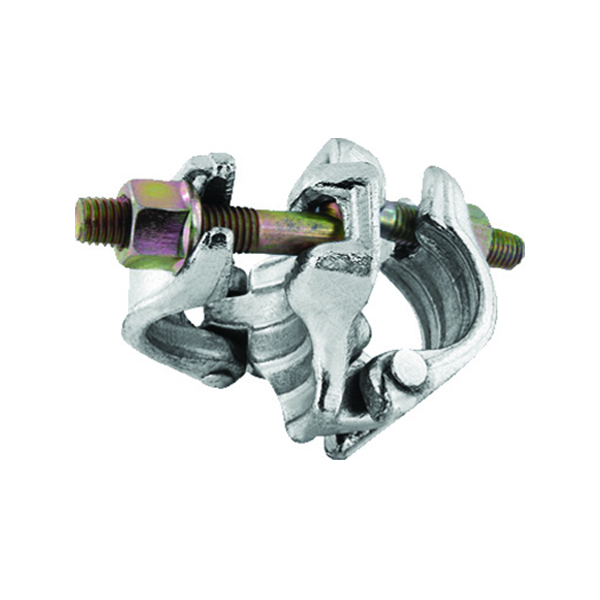

Skrup perancah palsu ：Proses produksi ini dapat menghasilkan ketangguhan perancah perancah akan terjamin sekaligus memastikan kekuatannya. Di sinilah perancah perancah yang ditempa lebih unggul daripada perangkai tekan dan perangkai pengecoran. Gunakan tungku listrik frekuensi tinggi untuk memanaskan baja struktural karbon dengan spesifikasi yang sesuai ke keadaan austenit pada 950°-1050°C, dan menjalani satu kali penempaan 300-600KN untuk meningkatkan struktur dan sifat mekaniknya, meningkatkan ketangguhan produk dan melindungi kekuatannya.

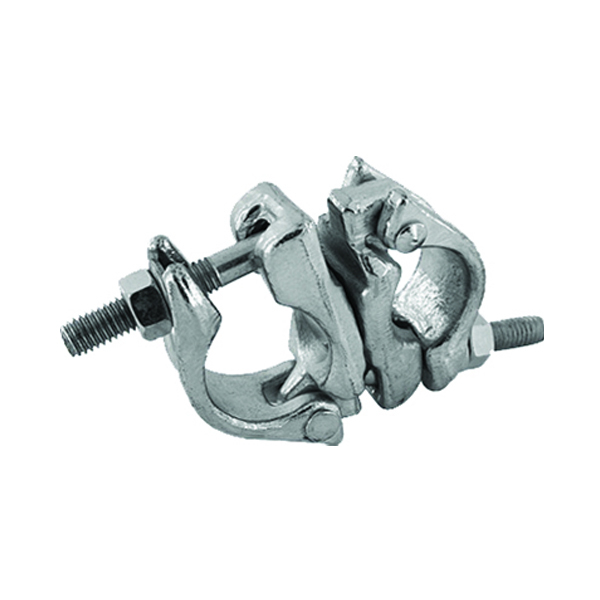

Socker Scaffolding Forged ：

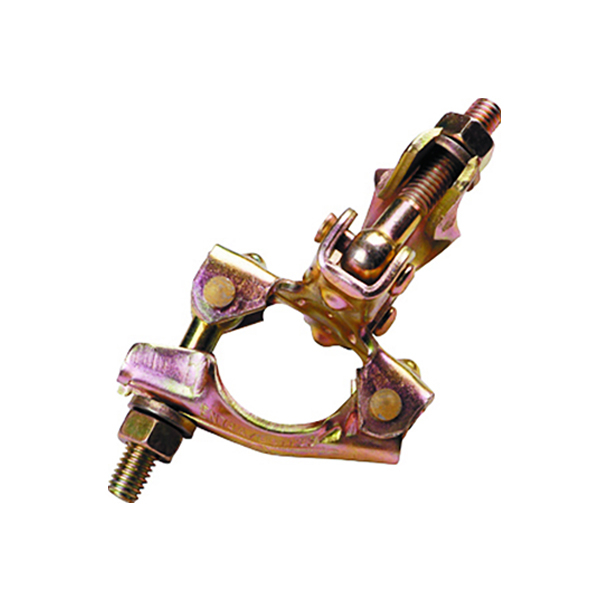

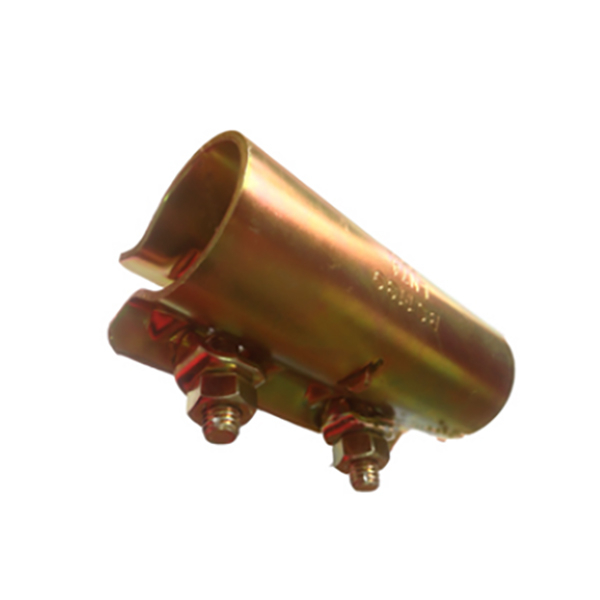

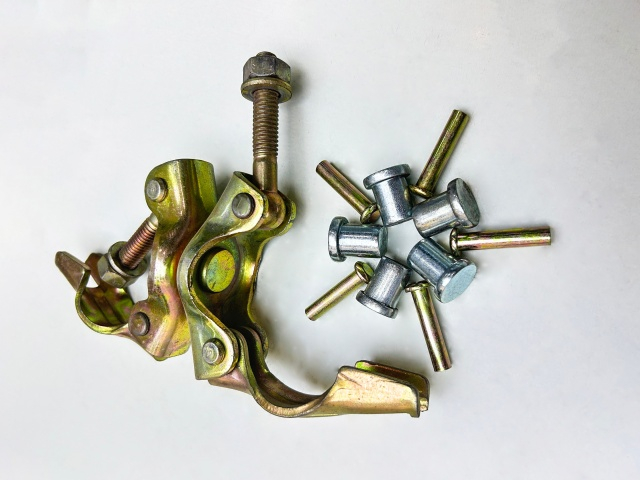

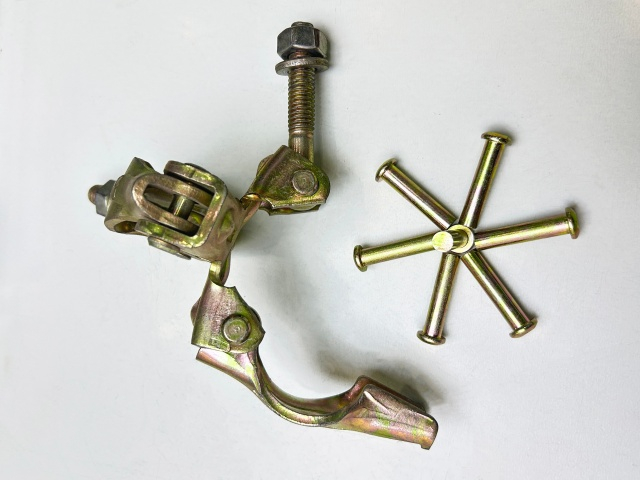

Socklers yang ditekan ：

Coupler yang ditekan: Dibandingkan dengan coupler yang ditempa, coupler yang ditekan memiliki keunggulan harga dan terutama menutupi kekosongan beberapa produk yang tidak dapat diproduksi melalui proses penempaan, Gunakan pelat baja Q235, Q355, SPHC dan grade lainnya, diproses menjadi coupler yang memenuhi persyaratan BS EN74-1:2005 melalui pemotongan, pembentukan cetakan, galvanisasi, perakitan dan proses lainnya. Dibandingkan dengan skrup perancah palsu, ia memiliki keunggulan harga tertentu, dan juga menutupi kesenjangan produksi yang tidak dapat direalisasikan oleh beberapa teknologi penempaan skrup perancah.

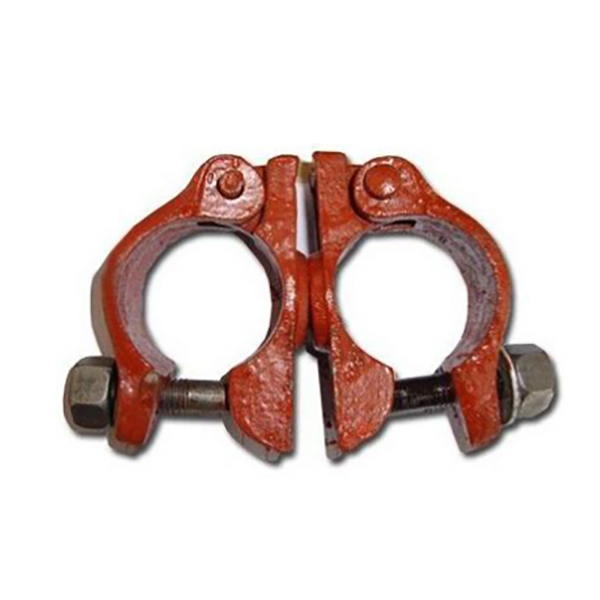

Casting Couplers ：

Pengecoran skrup ： Bahkan pengecoran scaffolding coupler memiliki kekerasan yang tinggi, kekurangan ketangguhan yang buruk yang tidak dapat diatasi akhirnya menyebabkan penurunan pangsa pasar dari tahun ke tahun. Panaskan tembaga dan besi hingga cair, tuang ke dalam cetakan tuang, dinginkan secara alami, lalu rakitMemiliki ciri-ciri efisiensi produksi yang tinggi, siklus produksi yang cepat dan biaya yang rendah. Karena karakteristik coran yang tidak dapat diatasi: kekerasan tinggi tetapi ketangguhannya buruk, pangsa pasarnya menurun dari tahun ke tahun.

1.Hot-dip galvanis couplers: Setelah degreasing, acar, mencelupkan, dan mengering, skrup perancah direndam dalam larutan seng cair untuk periode waktu tertentu dan kemudian diambil.

2. Skrup elektro-galvanis: Skrup elektro-galvanis adalah skrup perancah yang perlu diproses dengan cara degreasing dan pengawetan dengan peralatan elektrolisis, kemudian dimasukkan ke dalam larutan garam seng, dan kemudian dihubungkan dengan elektroda negatif dari peralatan elektrolisis; Tempatkan pelat seng di sisi berlawanan dari potongan dan sambungkan ke elektroda positif perangkat elektrolisis, nyalakan daya, dan gunakan pergerakan arah arus dari elektroda positif ke elektroda negatif untuk secara bertahap mengendapkan lapisan seng pada permukaan perancah perancah.

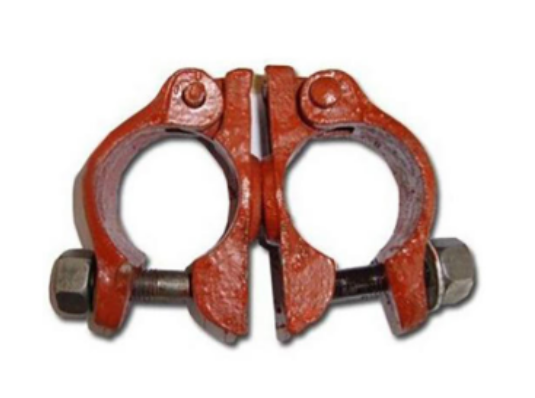

3. Coupler cat berpelindung tinggi: Cat semprot adalah metode pelapisan yang disemprotkan melalui pistol semprot atau alat penyemprot cakram, didispersikan menjadi tetesan yang seragam dan halus melalui tekanan atau gaya sentrifugal, dan diaplikasikan pada permukaan coupler perancah.

Pembuatan Scaffolding Couplers

Sebagai produsen coupler perancah berkualitas tinggi di Cina, EK Scaffolding memiliki peralatan produksi yang canggih untuk skrup tempa dan skrup tekan,
Semua coulper perancah palsu menggunakan tungku listrik frekuensi tinggi untuk memanaskan spesifikasi baja struktural yang berbeda hingga kondisi austenit 950-1050, setelah penempaan satu kali 4000KN dapat meningkatkan struktur organisasi dan sifat mekaniknya, sehingga meningkatkan plastisitas dan sifat mekanik produk.

BACA SELENGKAPNYA

Brosur scaffolding coupler

Berikut brosur produk scaffolding coupler EK . Anda dapat melihat pengecoran dan coupler berbentuk khusus, coupler pres , coupler scaffolding selongsong dan produk scaffold asli lainnya dari brosur ini.

Nama	Unduh
11-01-001 Ganda NJIN2308002251ML01_EN.pdf	Unduh
11-01-002 Putar NJIN2308002251ML02_EN.pdf	Unduh
Brosur Coupler Perancah.pdf	Unduh

Brosur produk scaffolding coupler scaffolding

Mengapa Memilih Ek Scaffolding Coupler

EK Scaffolding adalah China produsen scaffolding yang memulai dengan klem scaffolding berkualitas tinggi. Kami memiliki 14 tahun pengalaman dalam industri perancah ini. Nilai-nilai EK Scaffolding adalah pelayanan profesional, jaminan kualitas dan pengiriman cepat.

Merek Coupler Teratas Dunia

Merek pabrik coupler OEM terkemuka di dunia, coupler perancah tempa dan tekan semua tipe internasional

Pengiriman besar

Lebih dari 60 kontainer per bulan, port of destination customs clearane, pengiriman rumah.

Efisien dan nyaman

L/C, T/T, D/P, pembayaran ke depan, melalui laut, dengan kereta api, transportasi jalan, efisien dan nyaman.

Aksesori bermutu tinggi

Semua coupler perancah EK menggunakan aksesori bermutu tinggi, sekrup berkekuatan tinggi bermutu 8,8.

FAQ Tentang Skrup Perancah

Berapa waktu pengirimannya?

Itu tergantung pada jumlah pesanan. Umumnya, waktu pengiriman akan dalam 5 hingga 10 hari.
Bagaimana kita bisa memastikan kualitasnya?

1) Hanya bahan baku berkualitas dengan sertifikasi yang dapat diterima.
2) Pemeriksaan kualitas dioperasikan dengan tangan.
3) Sampel perancah gratis selalu tersedia.
4) Setelah masalah kualitas terjadi, baru saja mengirim kami foto untuk konfirmasi, setelah dikonfirmasi, uang atau barang akan diberikan sebagai kompensasi.
Sertifikat internasional apa yang Anda miliki?

Laporan Uji SGS.
Laporan Uji TUV
Bagaimana dengan harga perancah coupler?

Sangat kompetitif! EK Scaffolding dekat dengan asal baja dan jumlah pesanan kami banyak, sehingga kami mendapatkan harga bahan baku baja yang relatif lebih murah. Biaya tenaga kerja rendah dan dekat pelabuhan laut Shanghai juga merupakan keunggulan kami. Dan yang terpenting, 'keuntungan lebih sedikit tetapi omset besar' adalah prinsip bisnis abadi kami untuk menjadi pemasok perancah perancah berkualitas tinggi di Tiongkok.
Bisakah perusahaan Anda menyediakan produk sepenuhnya sesuai dengan kebutuhan pelanggan?

EK memiliki set lengkap desain cetakan coupler dan peralatan produksi perancah. Sebagai pemasok scaffolding terkemuka, kami memiliki tim teknisi yang kuat untuk mendukungnya. Setelah menerima gambar yang diberikan oleh pelanggan, kami akan berdiskusi dengan teknisi kami untuk mempelajari kelayakan cetakan baru di fasilitas produksi. Jika jumlahnya banyak, kami dapat sepenuhnya memenuhi spesifikasi pelanggan.
Apa kualitas produk Anda?

1.EK secara ketat mengikuti ketentuan yang ditetapkan oleh standar EN74/BS1139/EN1065/AS1576.

2.EK Scaffolding memiliki satu rangkaian sistem pemeriksaan mutu mulai dari pemasukan bahan mentah dan pengiriman bahan jadi.
Apa MOQ Anda (jumlah pesanan minimum)?

Tidak ada jumlah pesanan minimum, beberapa jalur produksi diproduksi secara berkala, tersedia kapan saja.
