Penyedia perancah ringlock yang luar biasa

Nanjing Ek Metalwork Co., Ltd. adalah pemasok utama bahan perancah Ringlock. Dengan kontrol kualitas yang ketat, kami telah melayani lebih banyak 100 pelanggan di seluruh dunia selama 10+ tahun, memasok komponen perancah berkualitas tinggi untuk proyek-proyek mulai dari perumahan, industri hingga komersial.

Berbagai macam komponen dan aksesori terkait berukuran penuh tersedia untuk memenuhi kebutuhan setiap proyek dan aplikasi. Komponen sistem perancah Ringlock telah direkayasa sebelumnya dengan sambungan terintegrasi berkekuatan tinggi yang menyederhanakan perakitan dan mengurangi tenaga kerja. Semua bagian sistem Ringlock dibuat dengan standar kualitas tinggi dengan menggunakan baja bermutu tinggi.

Terlepas dari komponen reguler atau khusus yang Anda cari, Anda akan menemukan solusi terbaik untuk kebutuhan Anda.

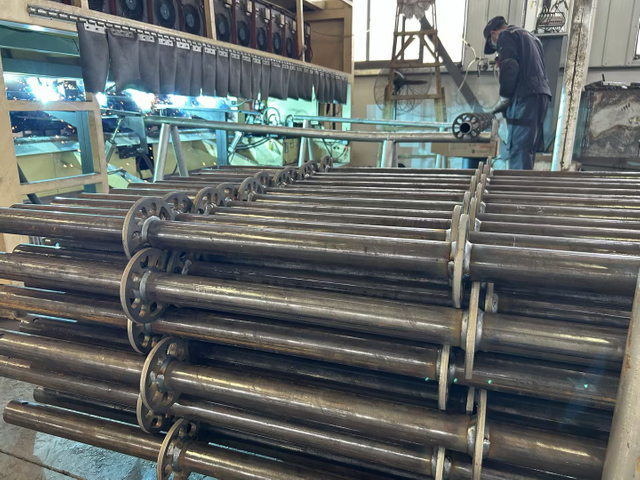

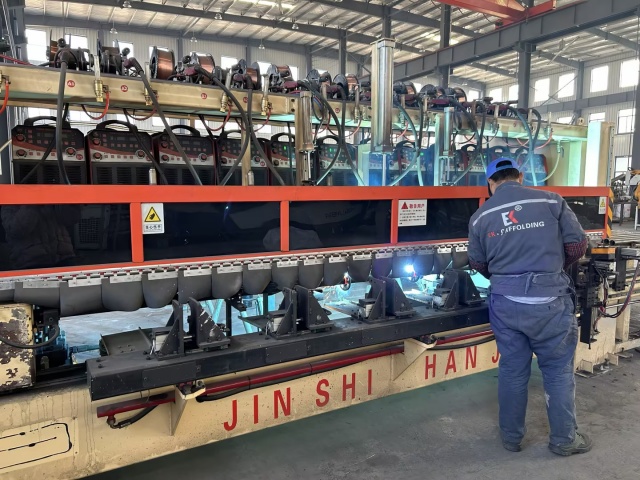

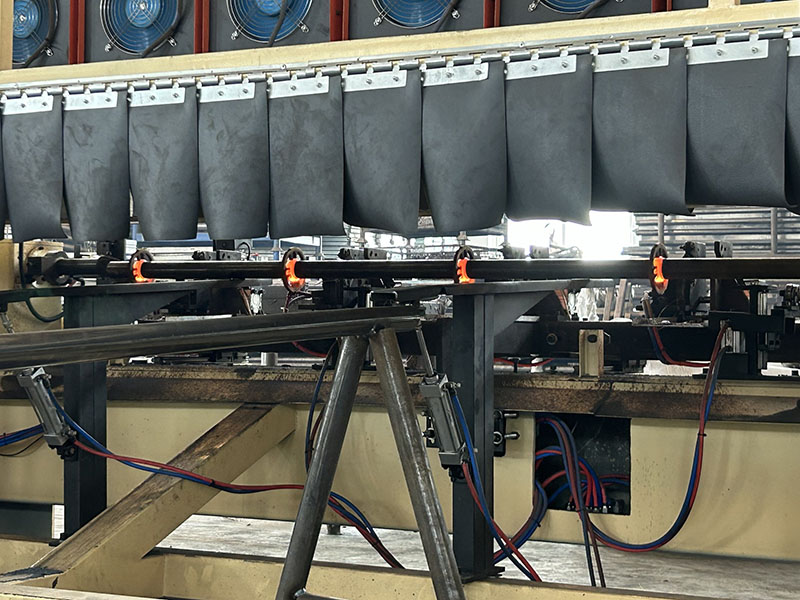

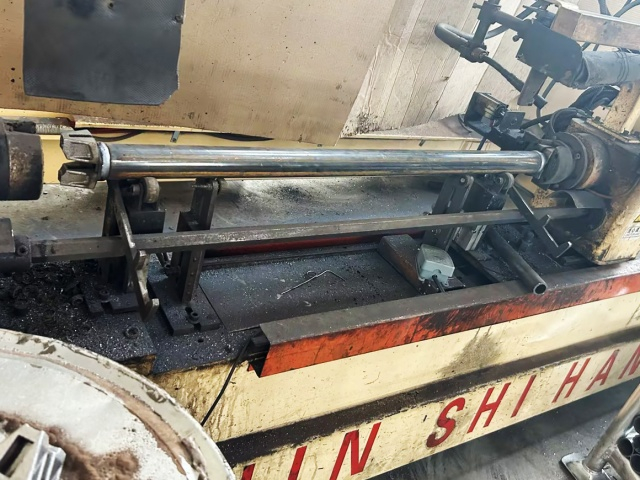

Pengelasan perancah ringlock otomatis

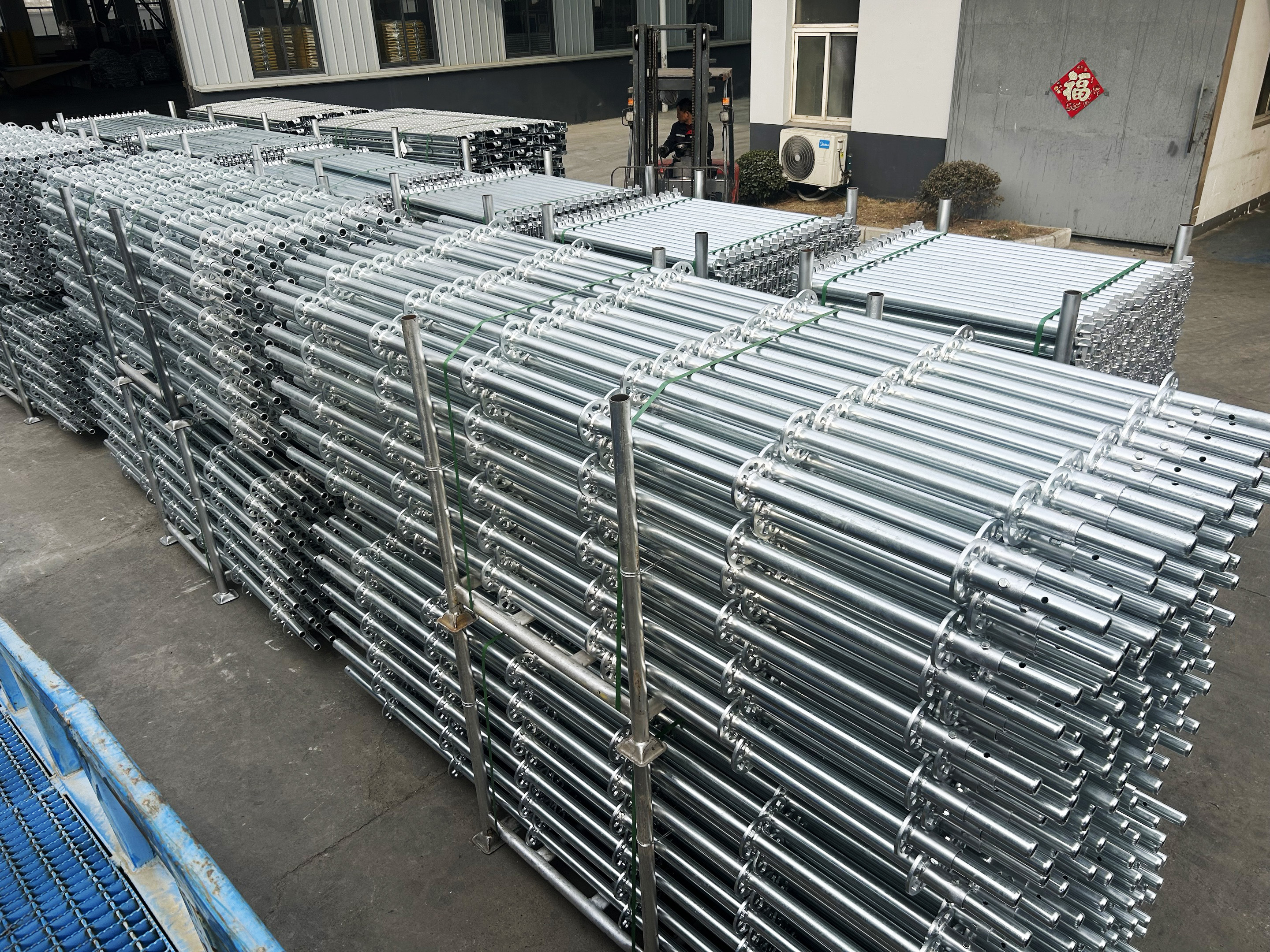

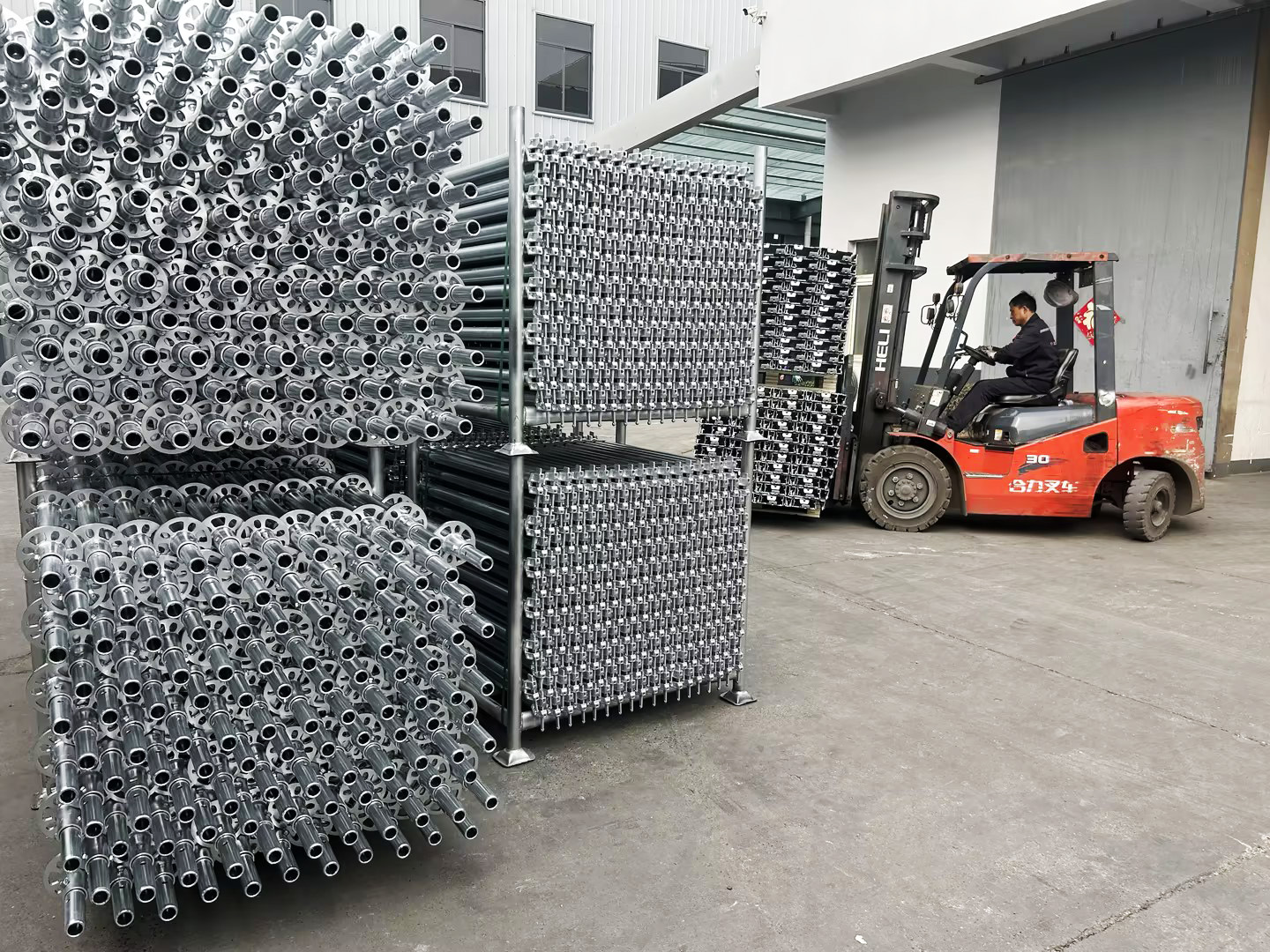

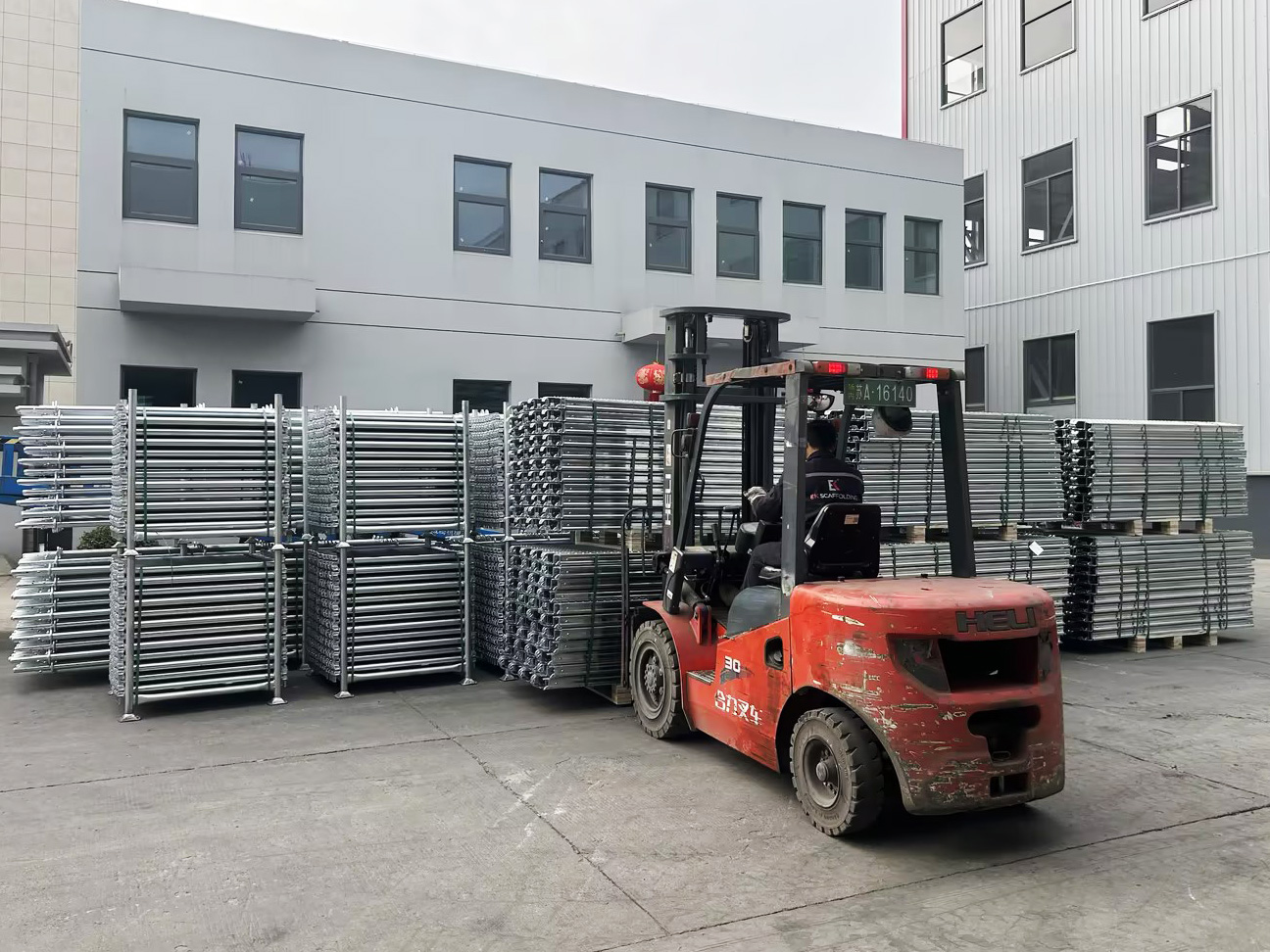

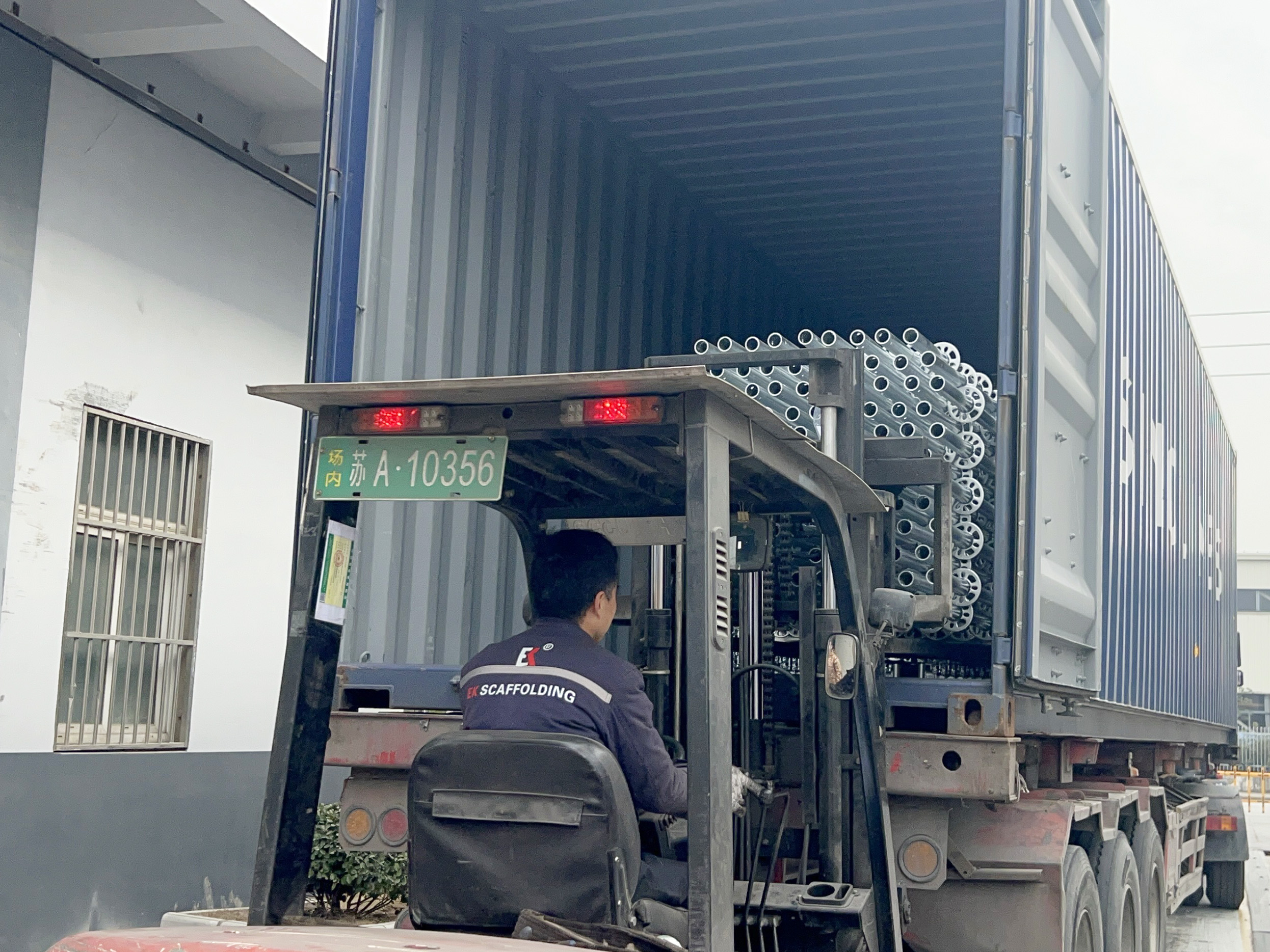

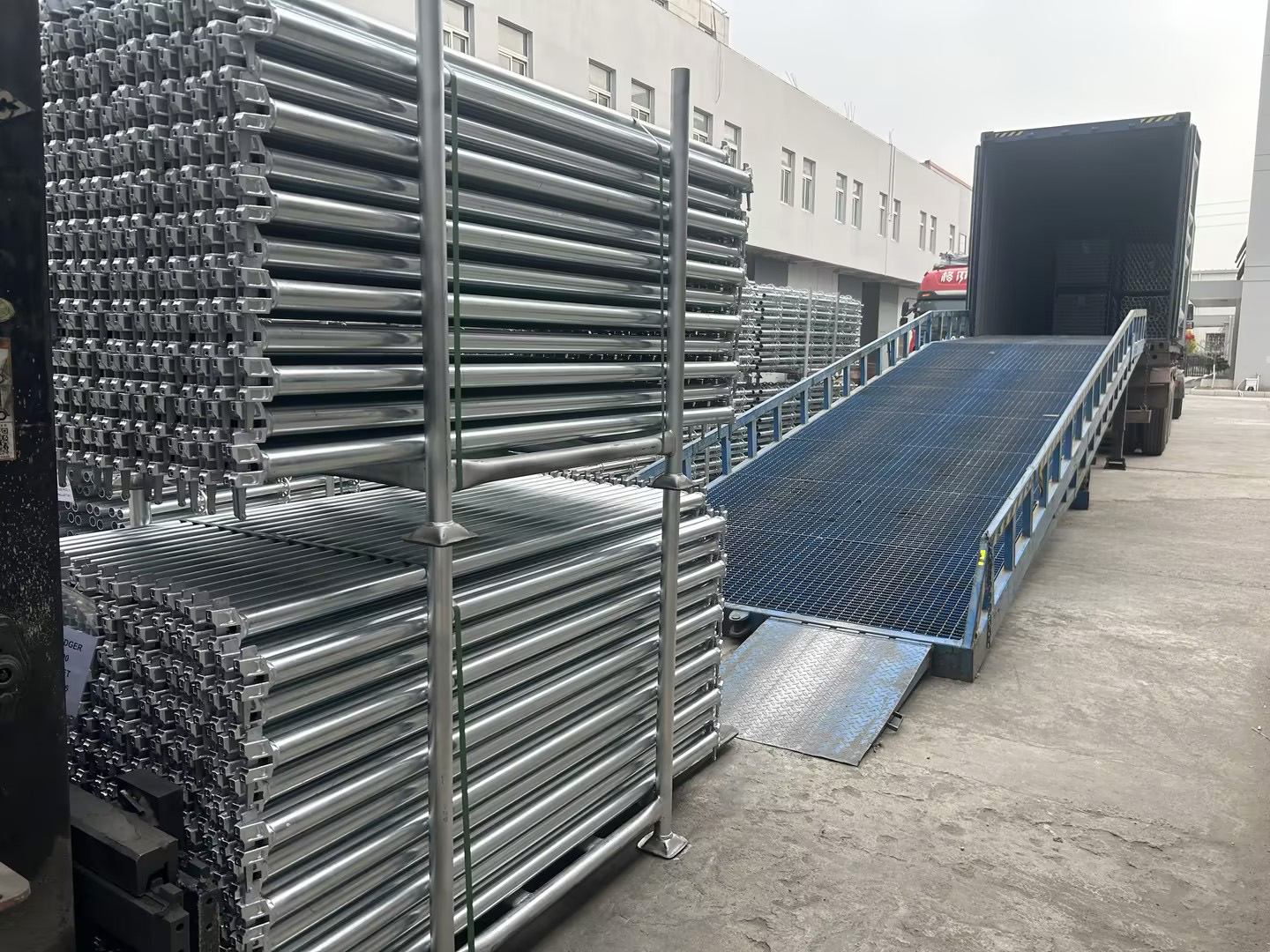

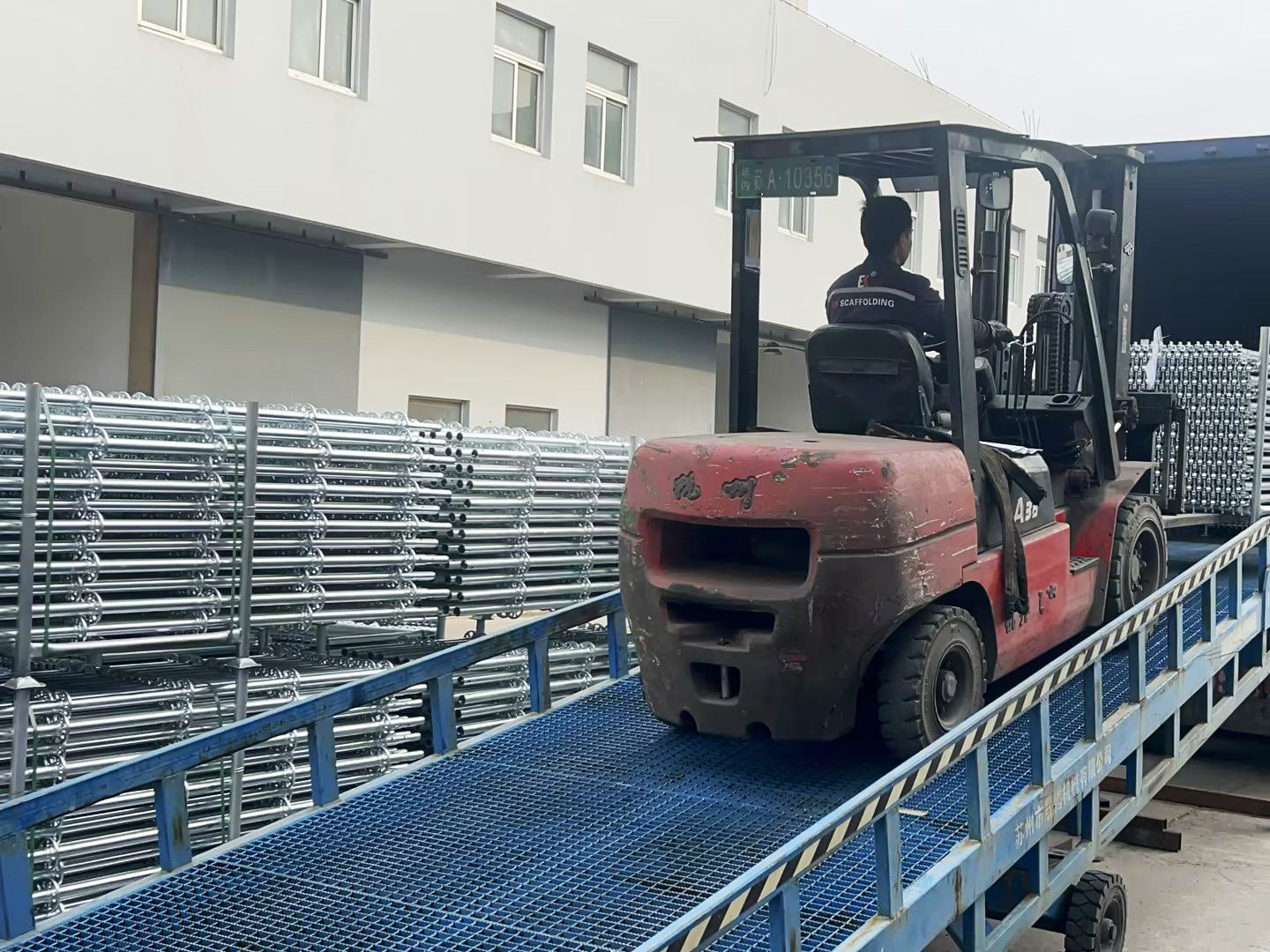

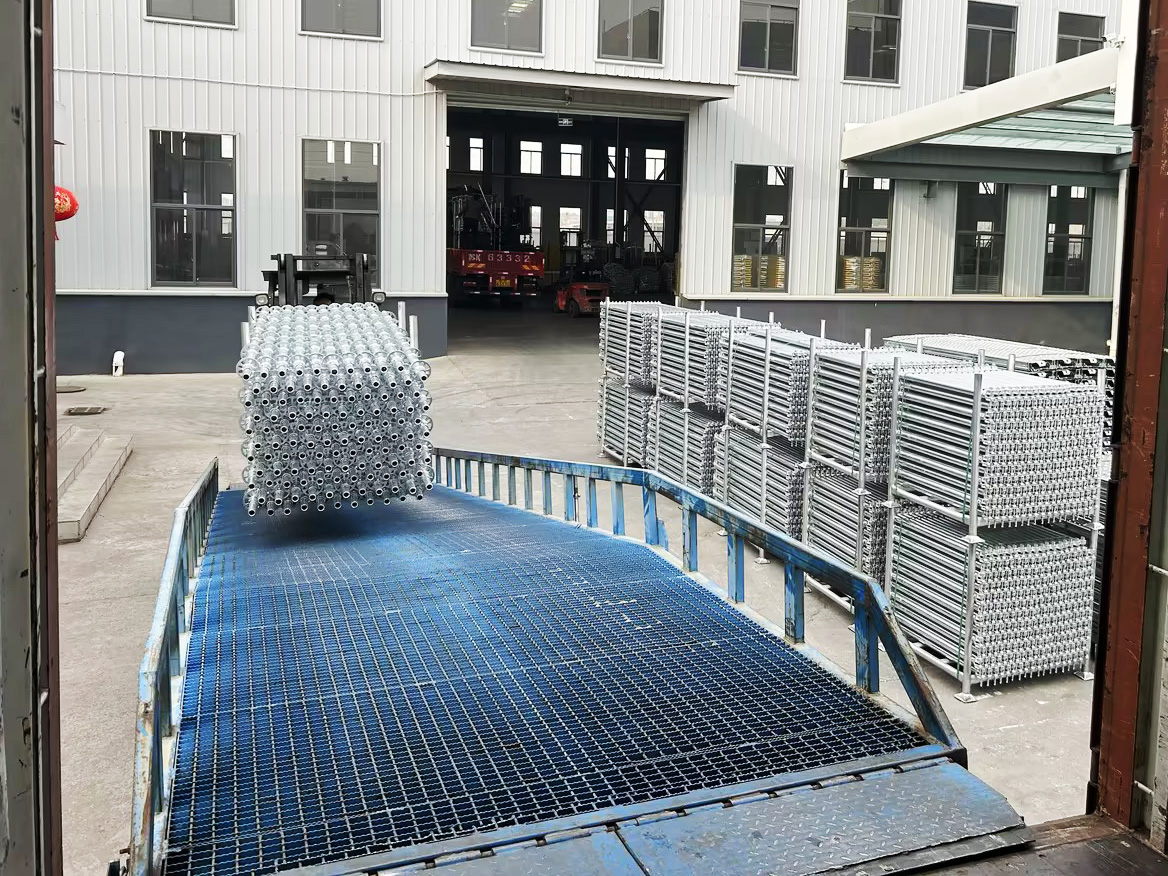

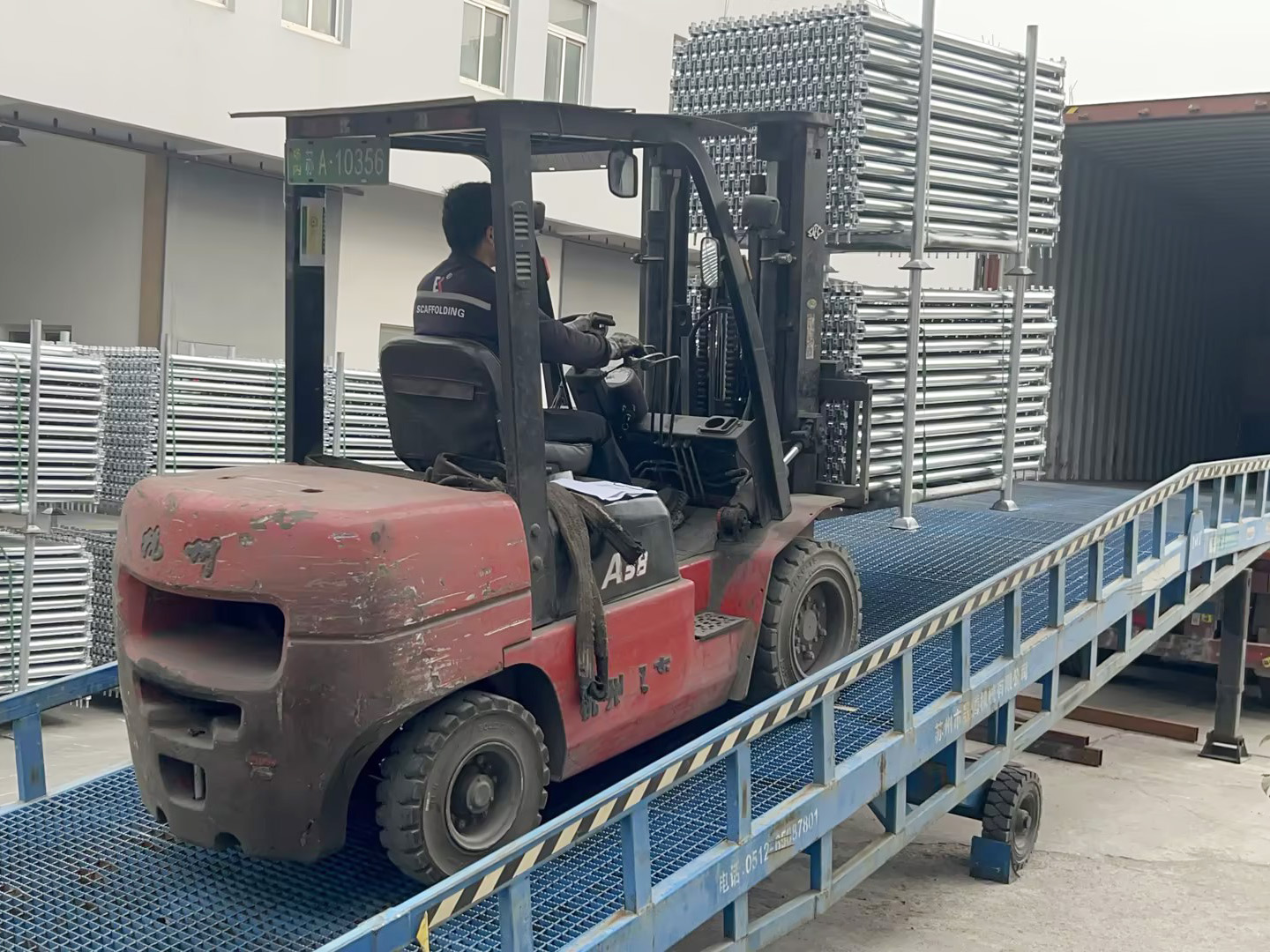

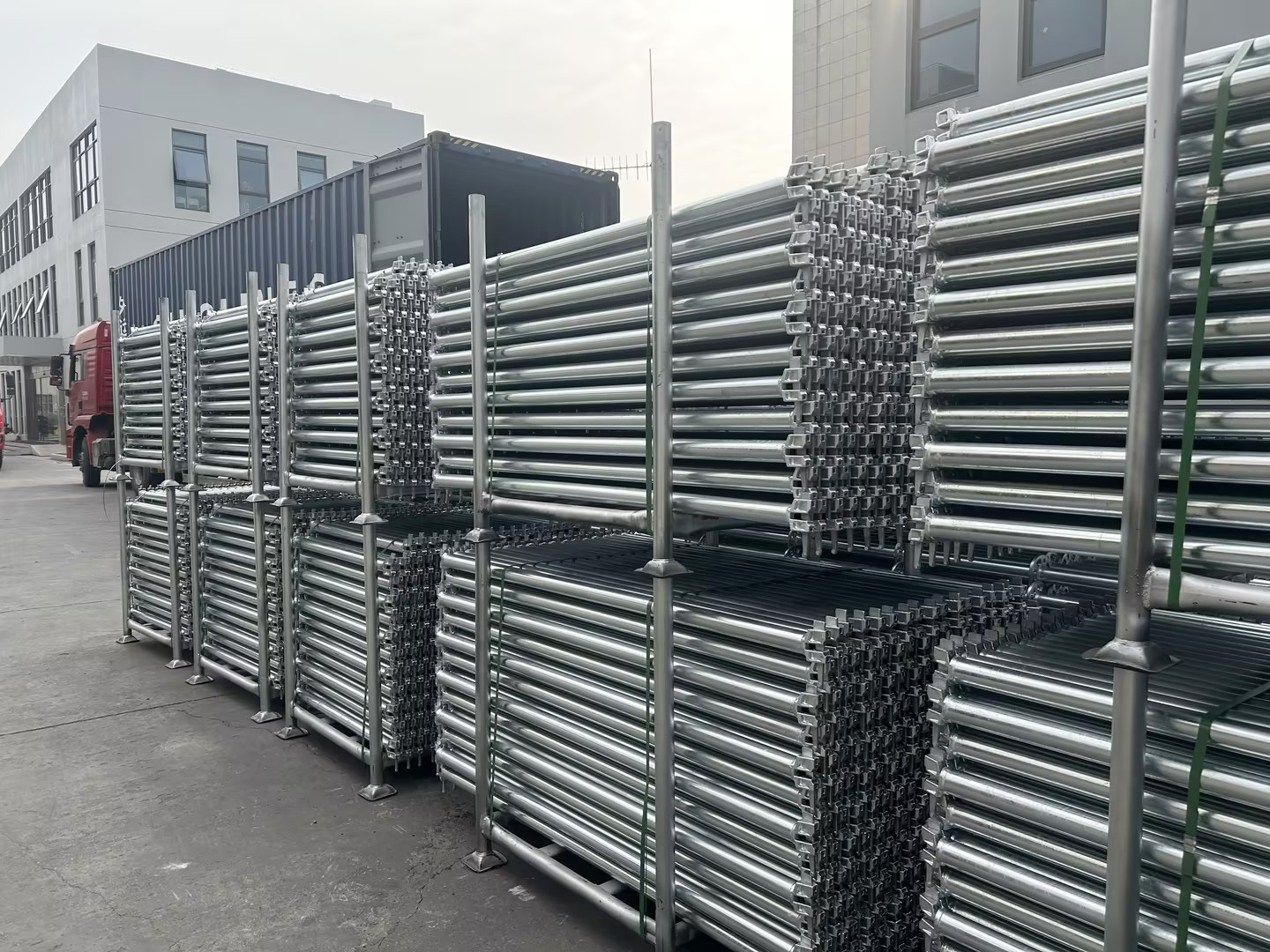

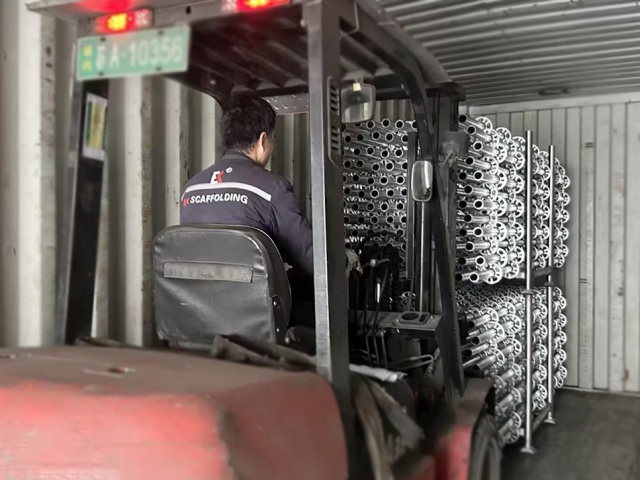

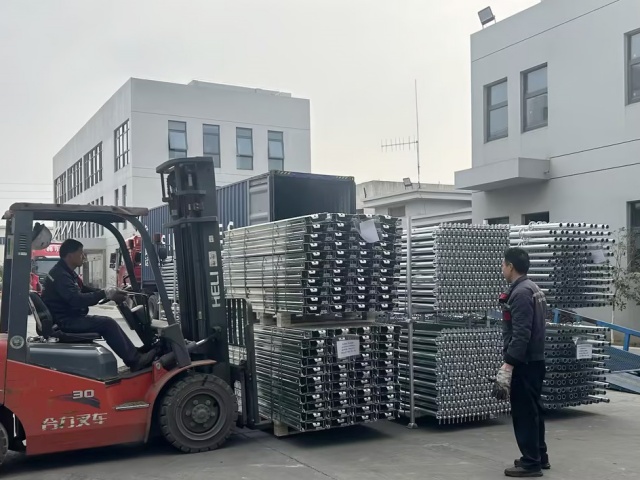

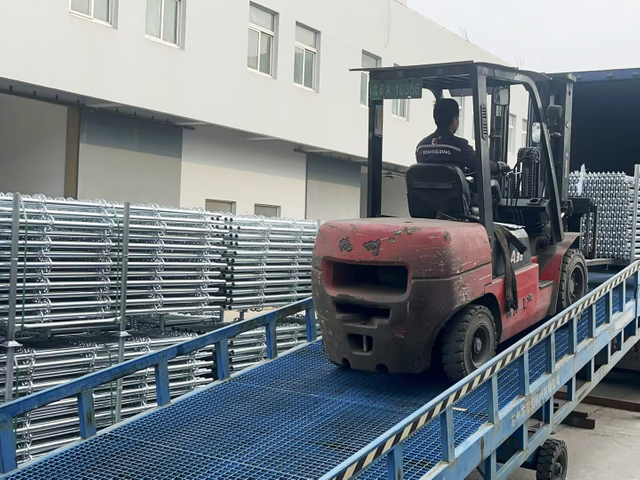

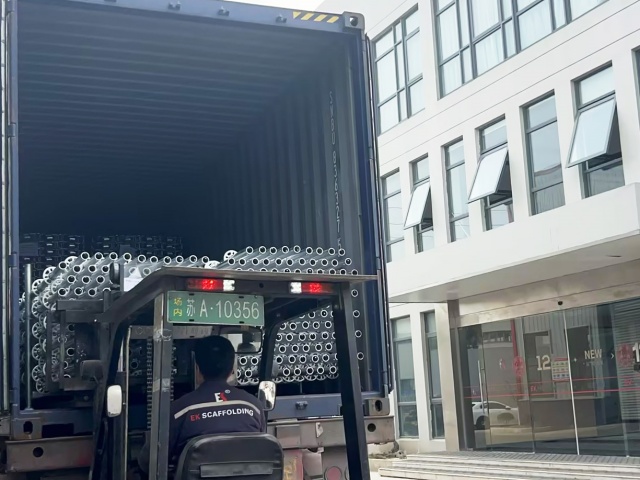

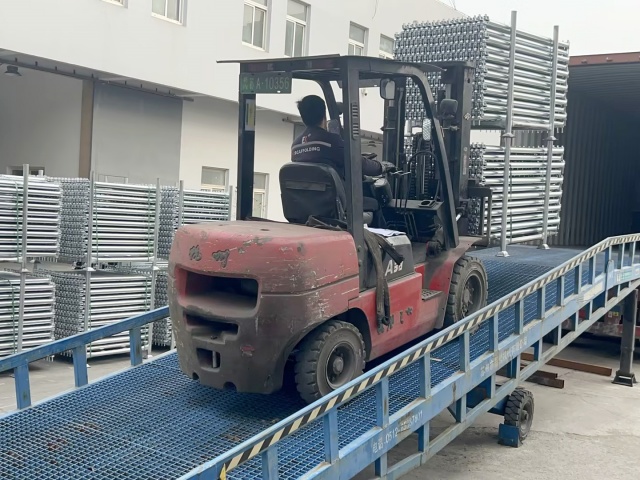

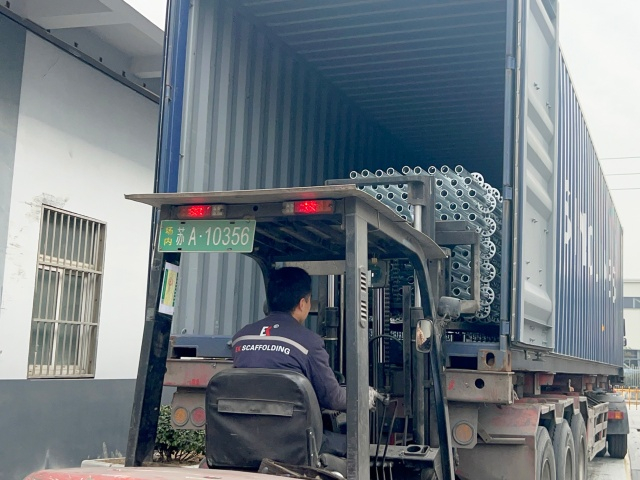

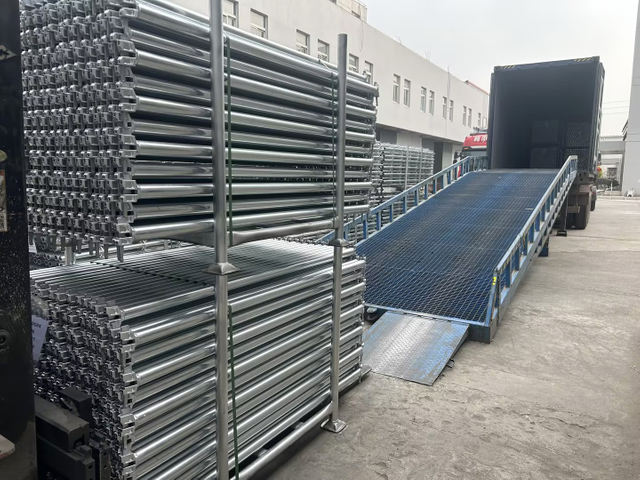

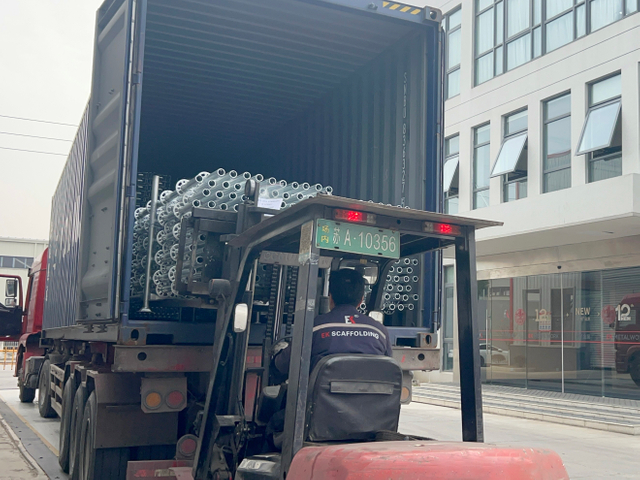

Pengiriman Sistem Ringlock Dan Komponen Lainnya

Apa itu Perancah Ringlock？

Sistem scaffolding Ringlock adalah salah satu jenis sistem scaffolding yang paling populer di dunia, disebut juga Ring Lock Scaffolding, Disc Lock Scaffolding atau All Round Scaffolding. Sebagai sistem perancah modular, sistem ini sangat serbaguna, sangat ekonomis, lebih nyaman dan lebih cepat untuk digunakan.

Bahan & Standar Perancah Ringlock

Sistem perancah Ringlock sepenuhnya mematuhi berbagai standar keselamatan perancah, termasuk EN 12810, CSA, ANSI/OSHA, dan AS/NZS 1576.

Sistem perancah Ringlock telah diadopsi secara luas di seluruh dunia. Ini adalah sistem perancah yang sangat aman, dengan kinerja keselamatan yang memenuhi atau melampaui standar keselamatan yang diakui secara universal seperti EN 12810, CSA, ANSI/OSHA, dan AS/NZS 1576.

Barang	Spesifikasi
Standar yang Berlaku	EN 12810-1 / EN 12811-1 ANSI/SSFI SC100-5/05 AS/NZS 1576
Kelas Bahan	Q355B / S355JR (Standar Vertikal) Q235B / S235JR (Buku Besar Horizontal / Kawat Gigi Diagonal)
Perawatan permukaan	Hot-Dip Galvanis (Sesuai dengan ISO 1461)
Ketebalan Lapisan Seng	Ketebalan rata-rata ≥ 80μm (atau disesuaikan sesuai kebutuhan)

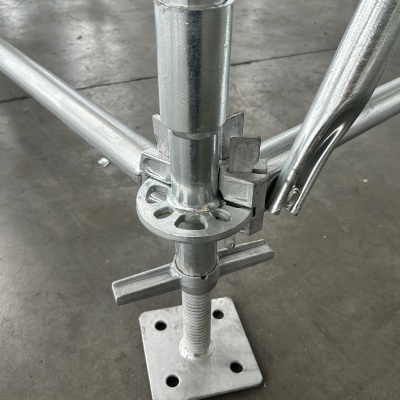

Komponen Apa yang Membuat Perancah Ringlock?

Inti dari struktur perancah ringlock terletak pada masing-masing komponennya. Tanpa bagian-bagian ini, sistem perancah tidak dapat dirakit atau dibentuk. Meskipun terdapat banyak bagian yang terlibat, ada beberapa komponen utama yang sangat penting; mereka memastikan bahwa seluruh struktur berdiri tegak dan kokoh di atas tanah.
Roset: Ini berfungsi sebagai titik sambungan yang menghubungkan standar (tiang vertikal) ke buku besar (balok horizontal), yang dirancang untuk meningkatkan stabilitas struktural.
Buku besar: Buku besar adalah balok penyangga horizontal yang menyediakan permukaan penahan beban yang diperlukan untuk perakitan dan konstruksi perancah.
Standar: Standar adalah elemen struktural mendasar dari sistem perancah. Tiang vertikal ini memberikan perancah dengan ketinggian dan kekuatan struktural yang dibutuhkan.
Kawat Gigi Diagonal: Bagian penyangga bersudut ini digunakan untuk mencegah struktur bergoyang, sehingga memastikan stabilitas secara keseluruhan.
Kerah Dasar: Kerah dasar bertindak sebagai titik penahan, memastikan bahwa perancah berdiri tegak dan tetap terpasang dengan aman ke tanah.

Dongkrak Dasar : Dongkrak dasar berfungsi sebagai penahan, memastikan perancah tetap stabil dan tegak, serta terpasang erat ke tanah.
Papan Baja : Ini merupakan permukaan platform tempat pekerja berjalan. Mereka berfungsi sebagai jalan bagi personel untuk bergerak dan bekerja di dalam perancah, memberikan pijakan yang kokoh dan andal.
Pagar Pembatas: Penghalang pelindung yang ditempatkan di sepanjang tepi struktur, dirancang untuk mencegah personel terjatuh ke samping dan untuk memastikan keselamatan operasional.
Papan Kaki: Komponen penghalang berprofil rendah yang terletak di dasar, dirancang untuk mencegah alat dan bahan jatuh dari perancah.

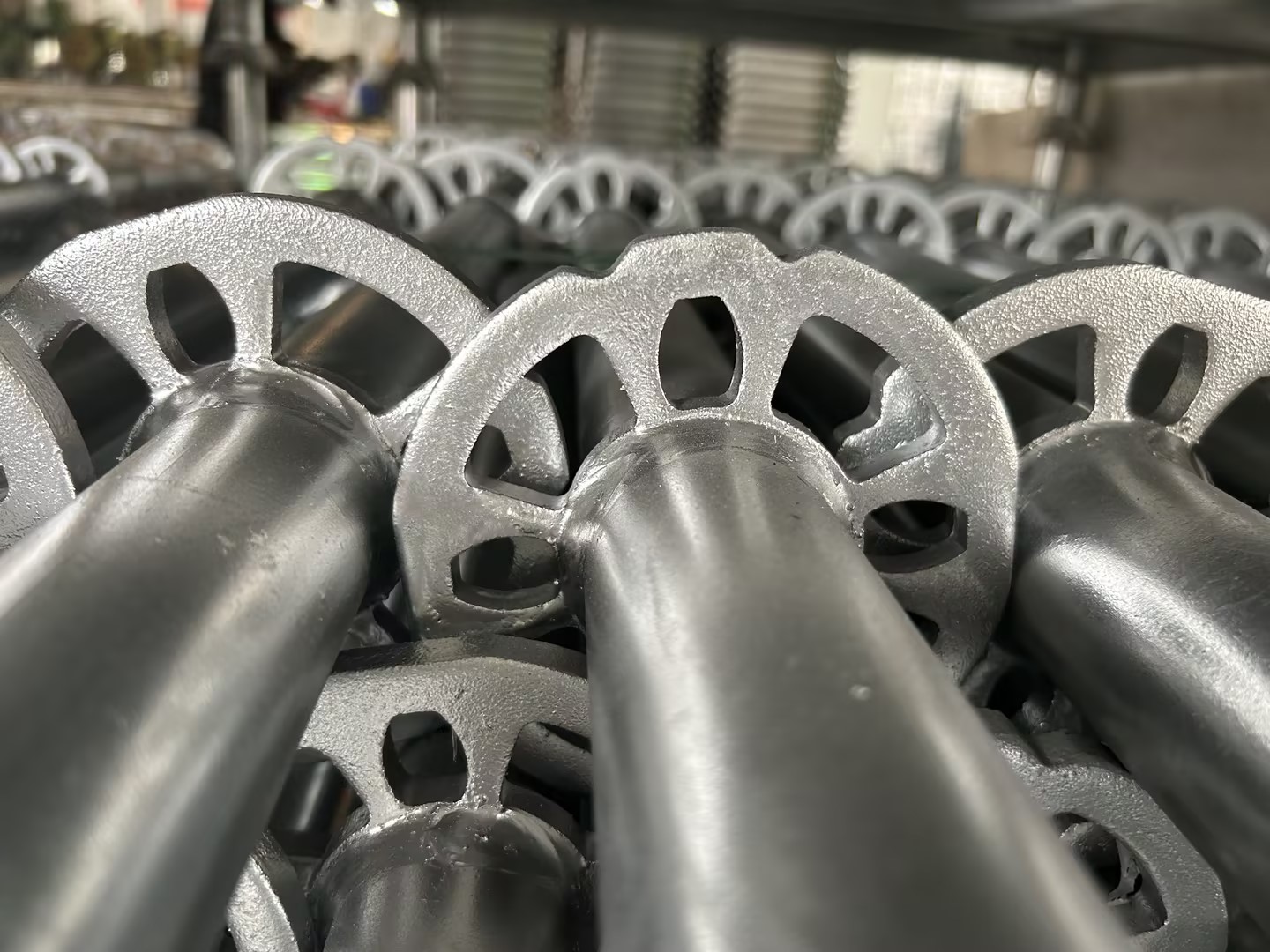

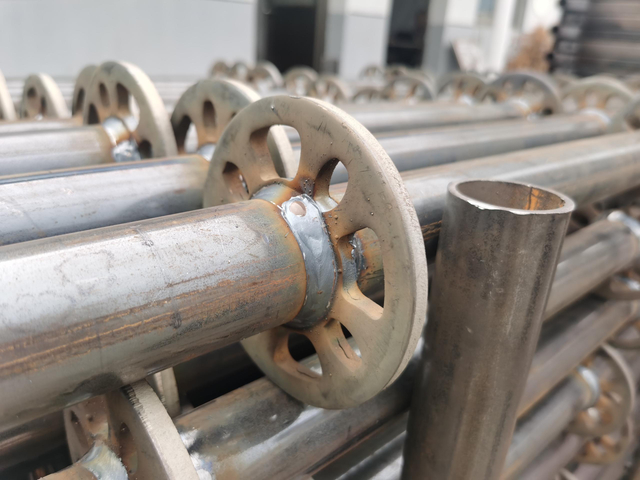

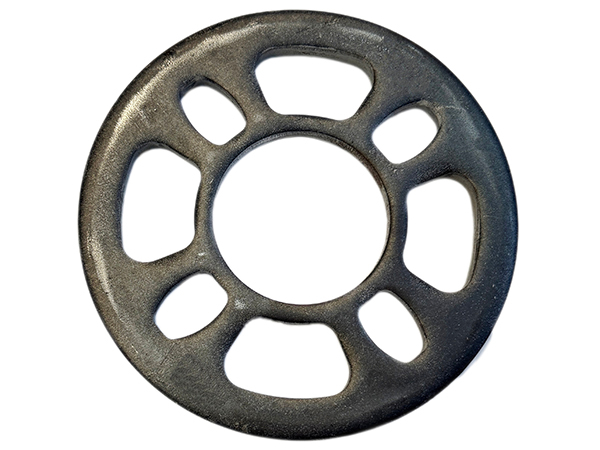

Hiasan berbentuk mawar

Sambungan roset berfungsi sebagai inti struktural dari sistem perancah ringlock. Setiap roset memiliki empat lubang besar dan empat lubang kecil, memungkinkan komponen—seperti buku besar, penahan diagonal, balok, dan braket segitiga—untuk terhubung secara bersamaan dengan standar vertikal dari delapan arah berbeda. Berkat konfigurasi geometris delapan lubangnya yang unik, titik koneksi ini memfasilitasi konektivitas 360 derajat penuh. Roset ringlock kami dibuat dari baja Q355B setebal 10mm dan terintegrasi secara mulus dengan standar vertikal menggunakan proses pengelasan jahitan melingkar yang dilakukan oleh mesin las otomatis Golden Lion. Proses ini memastikan bahwa titik sambungan memiliki karakteristik kekuatan dan semi-kaku yang tinggi, sehingga sepenuhnya memenuhi persyaratan penahan beban yang ditetapkan oleh standar EN 12810 untuk proyek perancah industri dan lepas pantai.

Jenis	Nilai Khas	Catatan
Lubang Besar	4	Digunakan untuk menghubungkan kawat gigi diagonal; memungkinkan penyesuaian sudut dalam kisaran 45° hingga 60°.
Lubang Kecil	4	Digunakan untuk menghubungkan buku besar; memastikan koneksi sudut kanan 90° yang presisi.
Diameter Roset	123mm	Spesifikasi standar industri.
Ketebalan Roset	10mm	Diproduksi dari pelat baja berkekuatan tinggi melalui stamping atau pengecoran presisi.
Bahan	Q355B / S355JR	Cocok dengan material standar vertikal untuk memastikan integritas las.
Kapasitas Geser	25,0 kN	Kapasitas beban geser vertikal per node tunggal.
Kekakuan Torsional	0,8-1,0 kNm/rad	Menentukan amplitudo goyangan perancah di bawah beban angin.

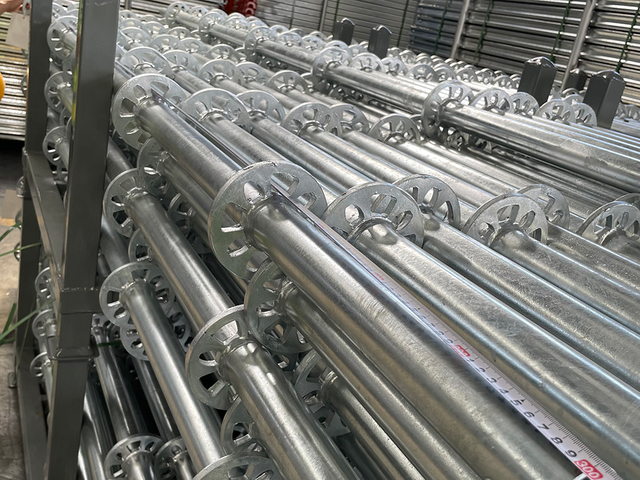

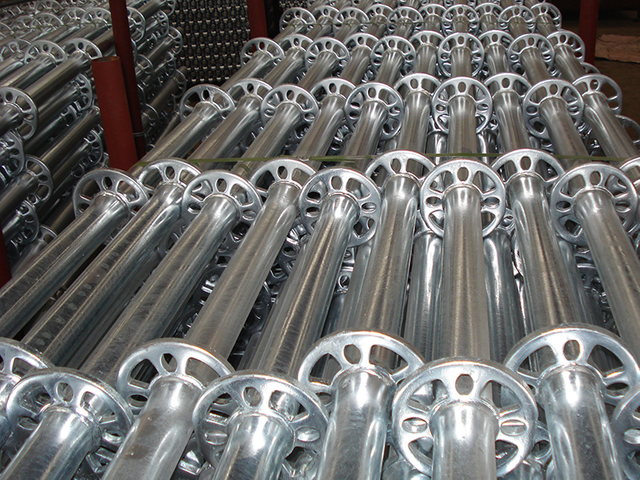

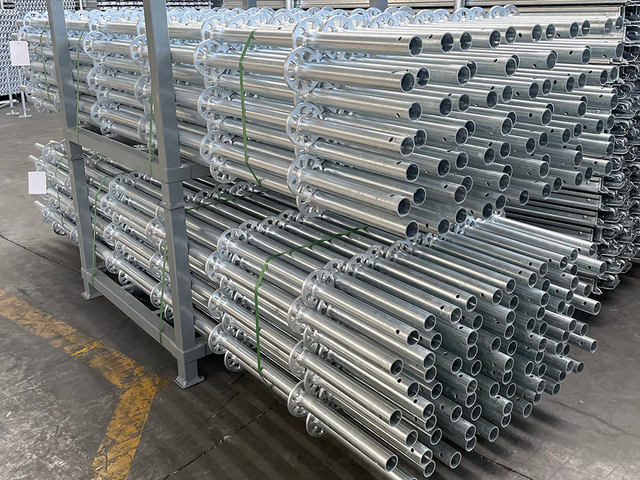

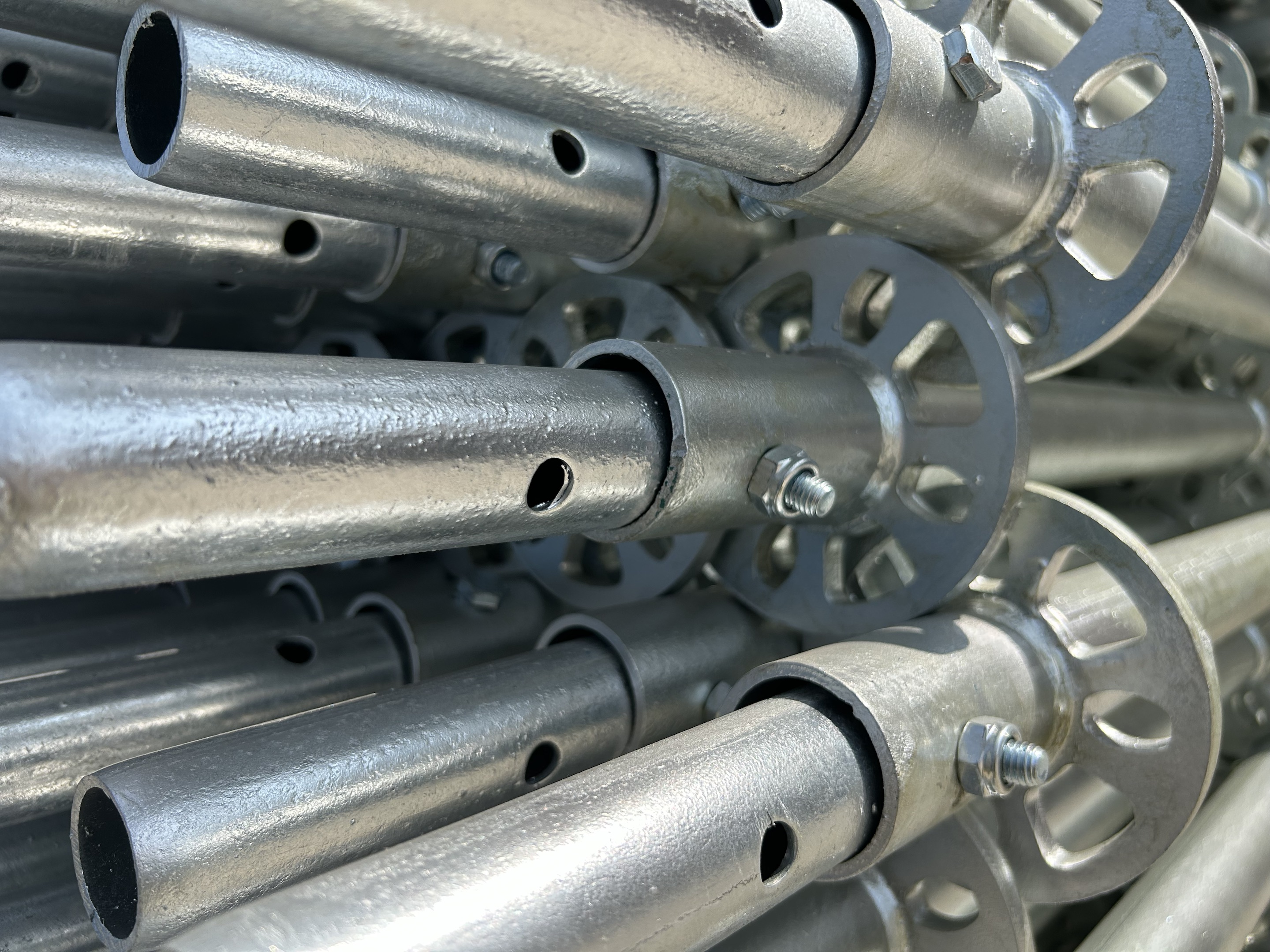

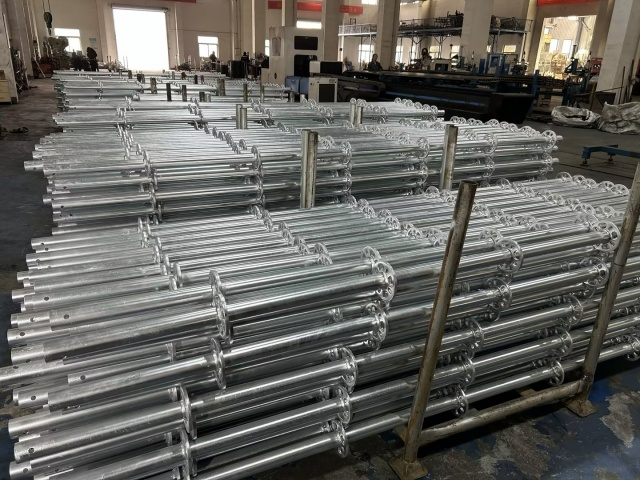

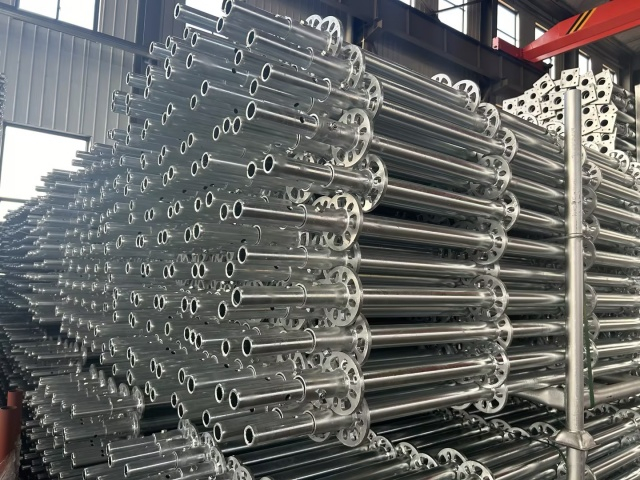

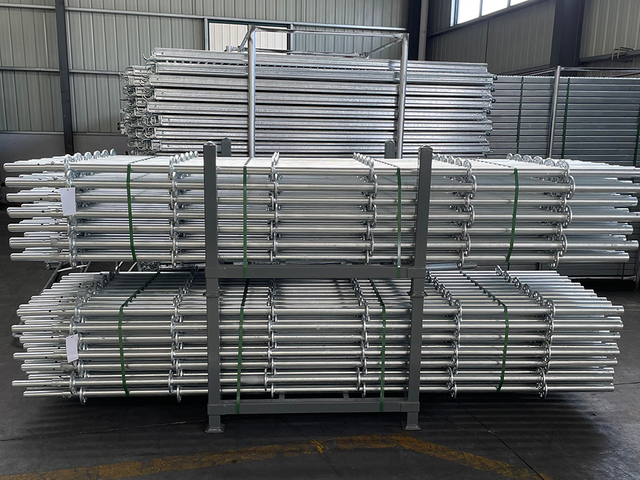

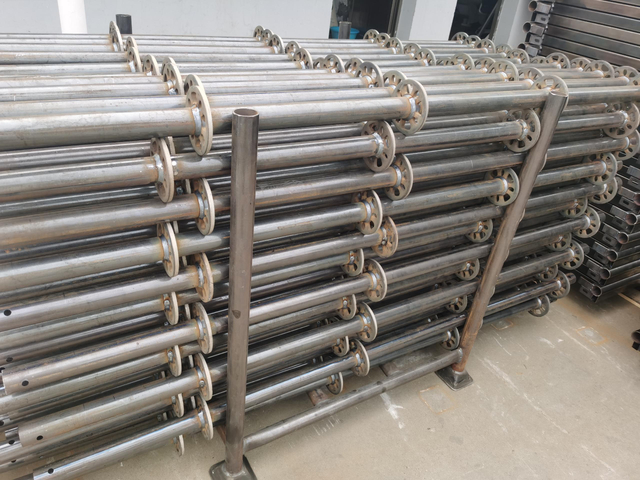

Standar Ringlock

Dalam struktur perancah modular, standar perancah ringlock berfungsi sebagai komponen vertikal. Itu dibuat dari tabung perancah baja dengan diameter luar masing-masing 48,3 mm dan 60 mm. Ketinggian standar dalam sistem cakram ini biasanya berkisar antara 0,5 meter hingga 4 meter. Cakram dilas ke standar dengan interval 500 mm untuk memfasilitasi sambungan komponen lain dalam sistem ringlock—seperti buku besar, penyangga diagonal, dan braket segitiga.

Ri nglock Vertikal / Standar – dengan Keran Tabung baja Q345 48.3 x 3.2mm
Kode	Barang	Diameter Luar × Tebal Dinding	Panjang		Berat
EK-RLS001	Ringlock standar 0,5m	48.3*3.2/3.25/4.0	0,5m	1'8 '	3.2kg	7.1lbs
EK-RLS002	Ringlock Standard 1.0m	48.3*3.2/3.25/4.0	0,5m	3'3 '	5.5kg	12.2lbs
EK-RLS003	Ringlock Standard 1.5m	48.3*3.2/3.25/4.0	1.5m	4'11 '	7.0kg	15.5lbs
EK-RLS004	Ringlock Standard 2.0m	48.3*3.2/3.25/4.0	2.0m	6'7 '	10.2kg	22.5lbs
EK-RLS005	Ringlock Standard 2.5m	48.3*3.2/3.25/4.0	2.5m	8'2 '	11.7kg	25.8lbs
EK-RLS006	Ringlock Standard 3.0m	48.3*3.2/3.25/4.0	3.0m	9'10 '	14.9kg	32.8lbs

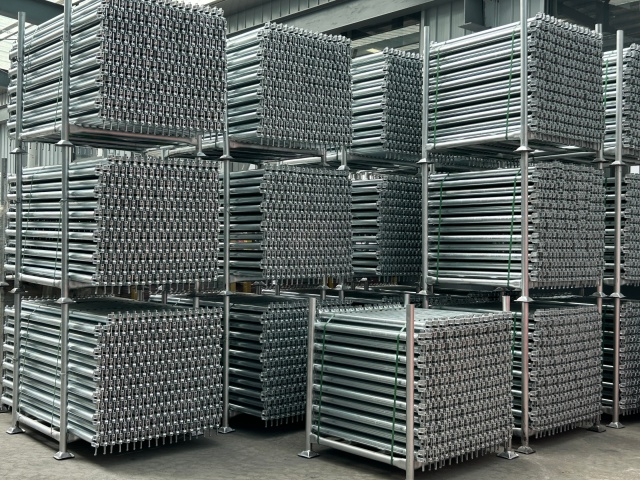

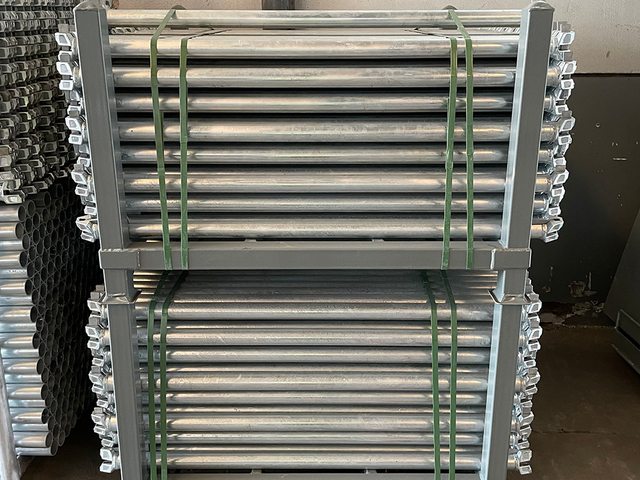

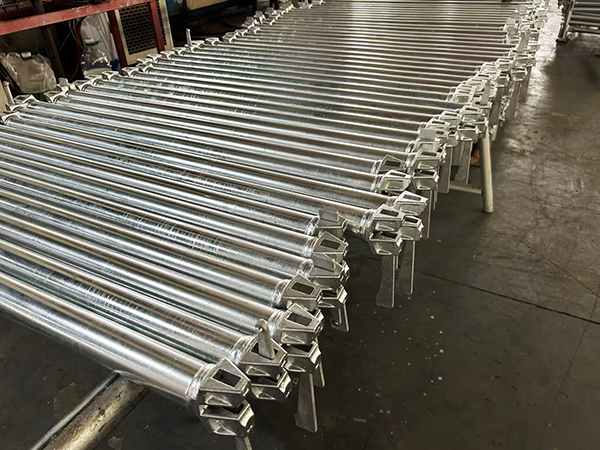

Ledger perancah Ringlock

Dalam konteks perancah ringlock, buku besar biasanya mengacu secara khusus pada batang horizontal ringlock 'tipe-O', yang berfungsi sebagai komponen struktural horizontal dalam sistem perancah ringlock. Buku besar perancah ringlock ini dibuat dari pipa perancah baja dengan diameter luar 48,3 mm; kedua ujungnya dilengkapi dengan kepala buku besar baja tuang dan pin baji, yang melaluinya buku besar tersebut dikunci dengan aman ke dalam lubang roset yang terletak pada standar perancah (tiang vertikal).

Buku Besar Ringlock – dengan Keran Tabung baja Q345 48.3 x 3.2mm
Kode	Barang	Diameter Luar × Tebal Dinding	Panjang		Berat
EK-RLS001	Buku Besar Ringlock 0,5M	48.3*2.75/3.0/3.2	0,5m	1'8 '	3.2kg	7.1lbs
EK-RLS002	Buku Besar Ringlock 1,0M	48.3*2.75/3.0/3.2	0,5m	3'3 '	5.5kg	12.2lbs
EK-RLS003	Buku Besar Ringlock 1,5M	48.3*2.75/3.0/3.2	1.5m	4'11 '	7.0kg	15.5lbs
EK-RLS004	Buku Besar Ringlock 2.0M	48.3*2.75/3.0/3.2	2.0m	6'7 '	10.2kg	22.5lbs
EK-RLS005	Buku Besar Ringlock 2,5M	48.3*2.75/3.0/3.2	2.5m	8'2 '	11.7kg	25.8lbs
EK-RLS006	Buku Besar Ringlock 3.0M	48.3*2.75/3.0/3.2	3.0m	9'10 '	14.9kg	32.8lbs

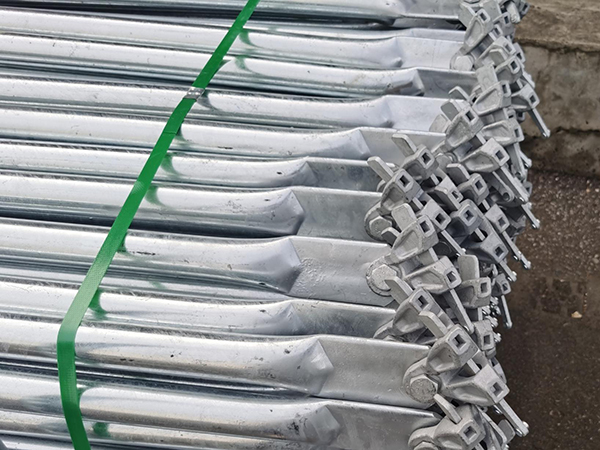

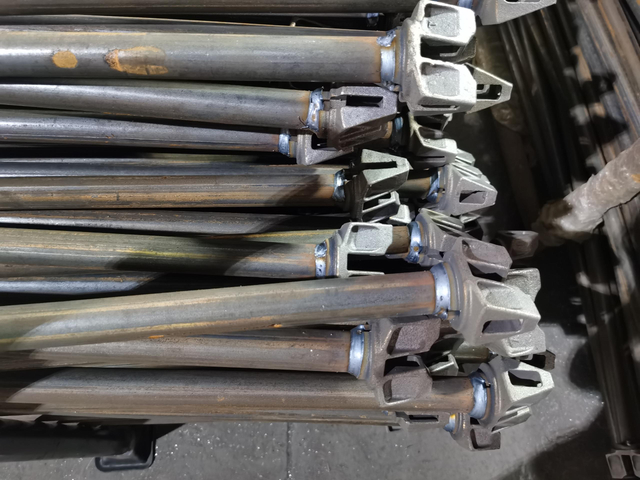

Akhir Buku Besar

Ujung buku besar yang diproduksi oleh EK Scaffolding dicetak dari baja kelas ZG230-450, mencapai kekuatan geser sambungan minimum hingga 25 kN. Dibuat dengan mesin presisi menggunakan teknologi CNC, ujung buku besar ini memiliki dimensi tepat yang memastikan kesesuaian tepat dengan standar roset, sehingga secara efektif meminimalkan goyangan struktural. Dilas menggunakan mesin las otomatis Golden Lion, las ini menghasilkan las penetrasi penuh yang dicirikan oleh lapisan yang kuat dan kekuatan yang seragam, sepenuhnya menghilangkan risiko yang terkait dengan lasan yang meleset atau lemah. Hal ini memastikan bahwa platform perancah tetap kokoh dan stabil setiap saat, bahkan di lingkungan kerja dengan ketinggian melebihi 50 meter.

Perbandingan Proses Pembuatan Ringlock Scaffolding Ledger Ends

Kategori	Ujung Buku Besar Baja Cor (Pengecoran Investasi)	Ujung Buku Besar Baja Tekan (Dicap/Dilas)	Akhir Buku Besar yang Dipalsukan
Skenario Aplikasi	Model ekspor arus utama; saat ini gaya yang paling umum di pasar internasional, sering digunakan dalam proyek teknik berkualitas tinggi.	Model ekonomis; umumnya ditemukan dalam proyek dengan persyaratan pengendalian biaya yang sangat ketat.	Model rekayasa tugas berat; digunakan dalam sistem pendukung berat (misalnya jembatan, pembangkit listrik) yang persyaratan kinerja keselamatannya sangat ketat.
Proses Manufaktur	Memanfaatkan proses pengecoran presisi yang melibatkan sol silika atau gelas air.	Dibentuk dengan cara mencap pelat baja tebal menggunakan cetakan, yang kemudian dilas pada ujung tabung baja.	Diproduksi dengan memasukkan material baja ke dalam penempaan suhu tinggi.
Fitur utama	Permukaan akhir yang halus dan akurasi dimensi yang sangat tinggi, memungkinkan kesesuaian yang hampir sempurna dengan roset Ringlock.	Strukturnya relatif sederhana dan bobotnya lebih ringan.	Memiliki struktur butiran logam internal yang lebih padat, hampir tidak ada porositas atau inklusi pasir.
Keuntungan	Kekuatan tinggi dan konsistensi luar biasa; secara signifikan meningkatkan kekakuan torsi sambungan simpul.	Biaya yang sangat rendah dan waktu produksi yang singkat.	Ketangguhan luar biasa; berkinerja luar biasa di lingkungan yang sangat dingin atau berdampak tinggi tanpa risiko patah getas.
Kekurangan	Tidak ada	Area kontak biasanya lebih kecil dari pada ujung buku besar; lebih rentan terhadap deformasi lokal di bawah beban berat, sehingga daya tahannya sedikit lebih rendah.	Biaya produksi tertinggi; lapisan luar biasanya kurang halus dibandingkan komponen cor.

Spesifikasi Kinerja Coupler Baja Cor

Diameter Pipa	48,3 mm (Diameter luar tabung baja perancah standar)
Berat	0,4kg - 0,6kg
Pembukaan Rahang	11 mm – 12 mm (Mengakomodasi cakram setebal 10 mm)
Diameter Lubang Pin Baji	7 mm – 9 mm (Kompatibel dengan pin baji standar)
Kelengkungan Profil Depan	Tepatnya sesuai dengan kelengkungan standar vertikal 48,3 mm
Beban Geser Aman	25,0 kN
Kekuatan Tarik Tertinggi	65,0 kN
Penetrasi Las	Las penetrasi melingkar 100%.

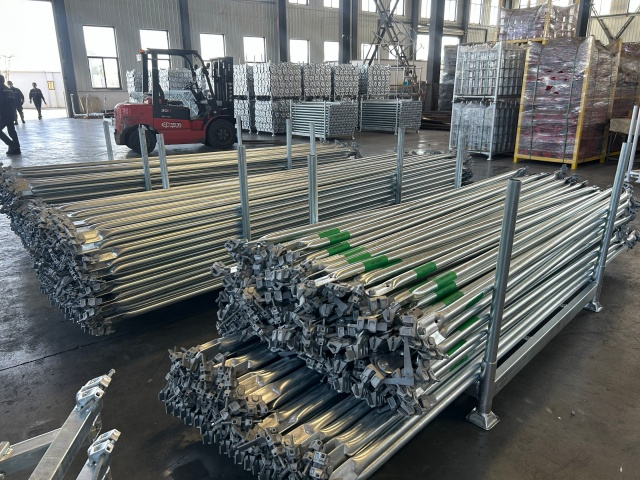

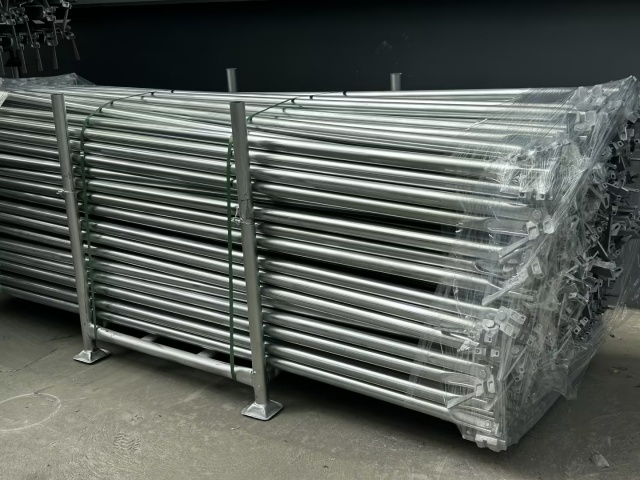

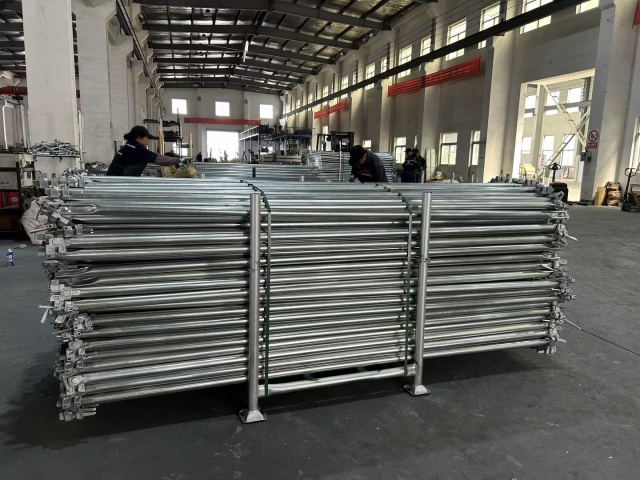

Ringlock Diagonal Brace

Penjepit diagonal untuk perancah ringlock adalah penyangga diagonal yang dipasang di dalam bidang horizontal. Berfungsi untuk menjamin kestabilan sistem scaffolding, mencegah deformasi lateral yang dapat menyebabkan pergeseran pusat gravitasi penahan beban, dan menahan gaya lateral selama proses konstruksi.

Ringlock Diagonal Brace Tabung baja Q235 48.3 x 2.5mm
Kode	Barang	Diameter Luar × Tebal Dinding	Lebar	Tinggi / angkat	Panjang	Berat
EK-RLB001	Penjepit Diagonal Ringlock 0.65x2.0M	42.22.5/48.32.75	0,65m	2.0m	2.11m	7.7kg	17.0lbs
EK-RLB002	Penjepit Diagonal Ringlock 1.07x2.0M	42.22.5/48.32.75	1.07m	2.0m	2.27m	8.2kg	18.0lbs
EK-RLB003	Penjepit Diagonal Ringlock 1.57x2.0M	42.22.5/48.32.75	1,57m	2.0m	2.55m	9.0kg	19.8lbs
EK-RLB004	Penjepit Diagonal Ringlock 2.13x2.0M	42.22.5/48.32.75	2.13m	2.0m	2.93m	10.1kg	22.3lbs
EK-RLB005	Penjepit Diagonal Ringlock 2.44x2.0M	42.22.5/48.32.75	2.44m	2.0m	3.15m	10.8kg	23.8lbs
EK-RLB006	Penjepit Diagonal Ringlock 3.05x2.0M	42.22.5/48.32.75	3.05m	2.0m	3.65m	12.3kg	27.0lbs

Komponen Lainnya

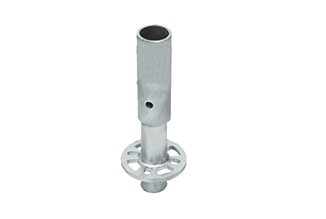

Kerah dasar

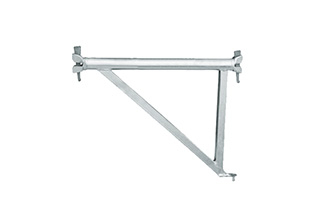

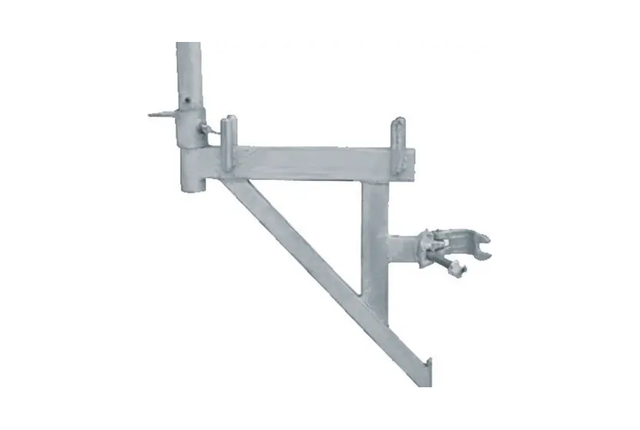

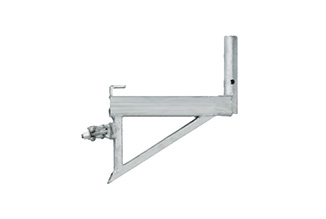

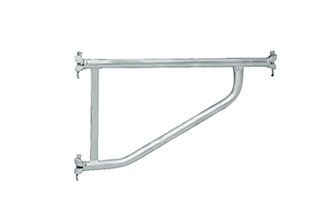

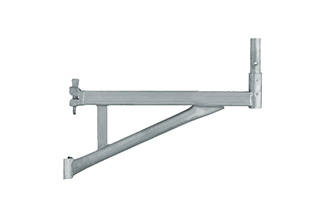

Tripod
Tripod
Tripod
Tripod
Tripod

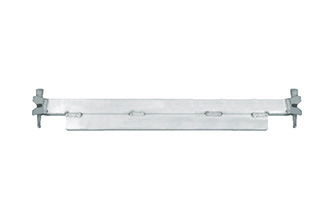

Transom Ringlock

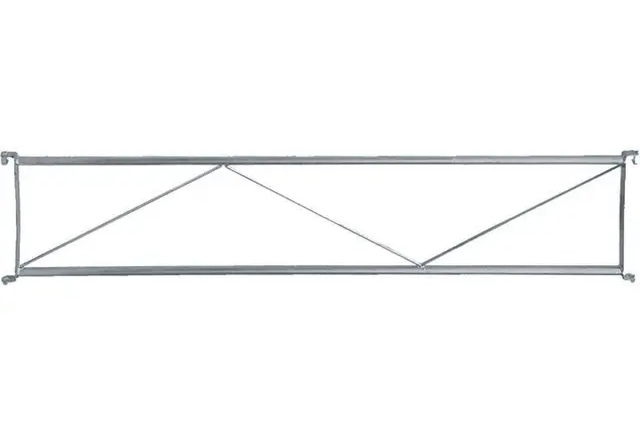

Ringlock Truss

Ukuran / komponen lain atau kebutuhan yang dipesan lebih dahulu, silakan hubungi kami.

Komponen perancah ringlock aluminium juga tersedia:

Proses pemolesan khusus dilakukan pada pembukaan standar batin untuk membuat ereksi dengan lancar:

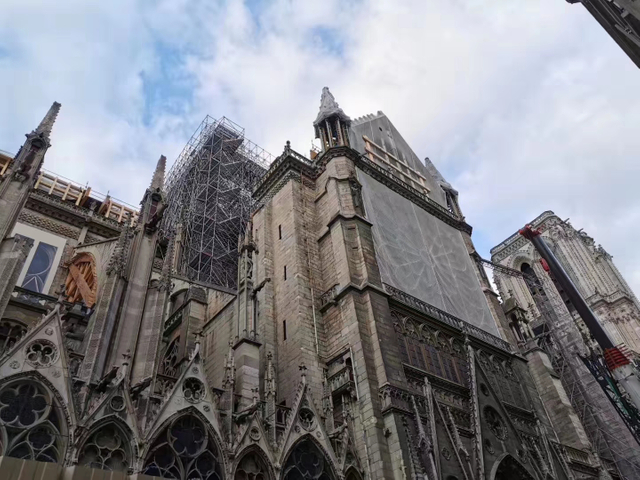

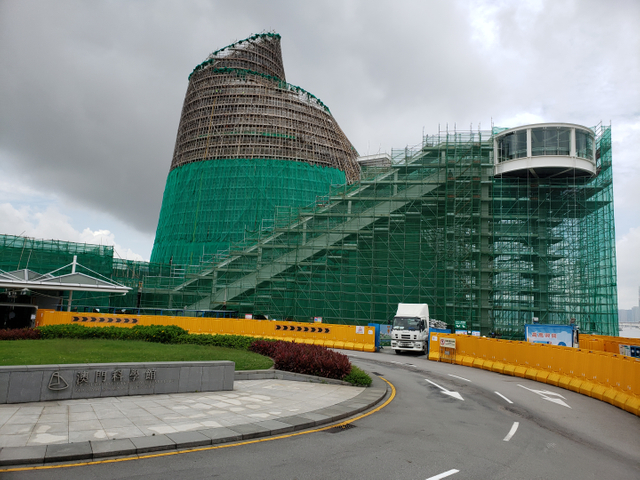

Aplikasi sistem perancah ringlock

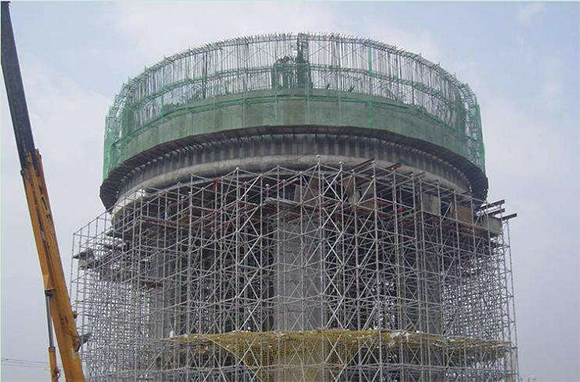

Sistem perancah ringlock untuk konstruksi

Sistem perancah ringlock banyak digunakan di terowongan umum dan proyek jembatan lainnya, viaducts rekayasa, bangunan tanaman, menara air yang ditinggikan, pembangkit listrik, kilang minyak, dll. Serta desain dukungan lokakarya khusus, juga cocok untuk latar belakang, stand-stand-stand stand-stand, stand-stand-stand stand-stand, stand-stand-stand, Sistem, ereksi panggung pesta malam, tribun permainan olahraga, dll.

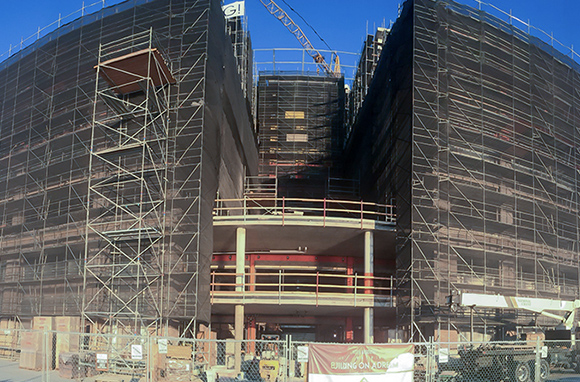

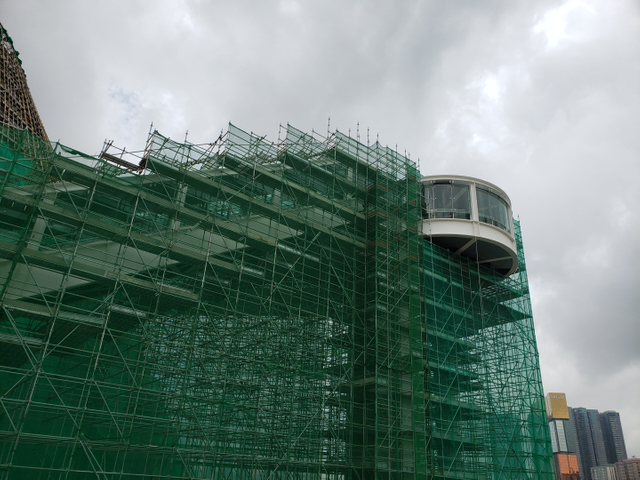

Sistem perancah ringlock untuk membangun

Lebih sedikit struktur, konstruksi dan pembongkaran yang mudah, struktur dasar dan komponen khusus, yang dapat membuat sistem ringlock cocok untuk berbagai bangunan struktural; itu terdiri dari tiga jenis anggota: Ringlock Standards , Ringlock Ledgers dan Ringlock Diagonals Brace . Semua anggota ini dibuat di pabrikan perancah EK . Pertama, desain perancah ini meminimalkan masalah mudahnya kehilangan dan kerusakan bagian perancah tradisional yang bergerak, dan mengurangi kerugian ekonomi pada unit konstruksi. Kedua, ia tidak memiliki komponen perancah ringlock yang dapat dipindahkan, yang mencegah bahaya tersembunyi tradisional yang disebabkan oleh bagian perancah yang dapat dikunci dan dipindahkan.
Manfaat komprehensif yang lebih baik. Seri komponen distandarisasi untuk kemudahan transportasi dan pengelolaan. Tidak ada komponen yang tersebar dan mudah hilang, kerugian rendah, dan investasi rendah.

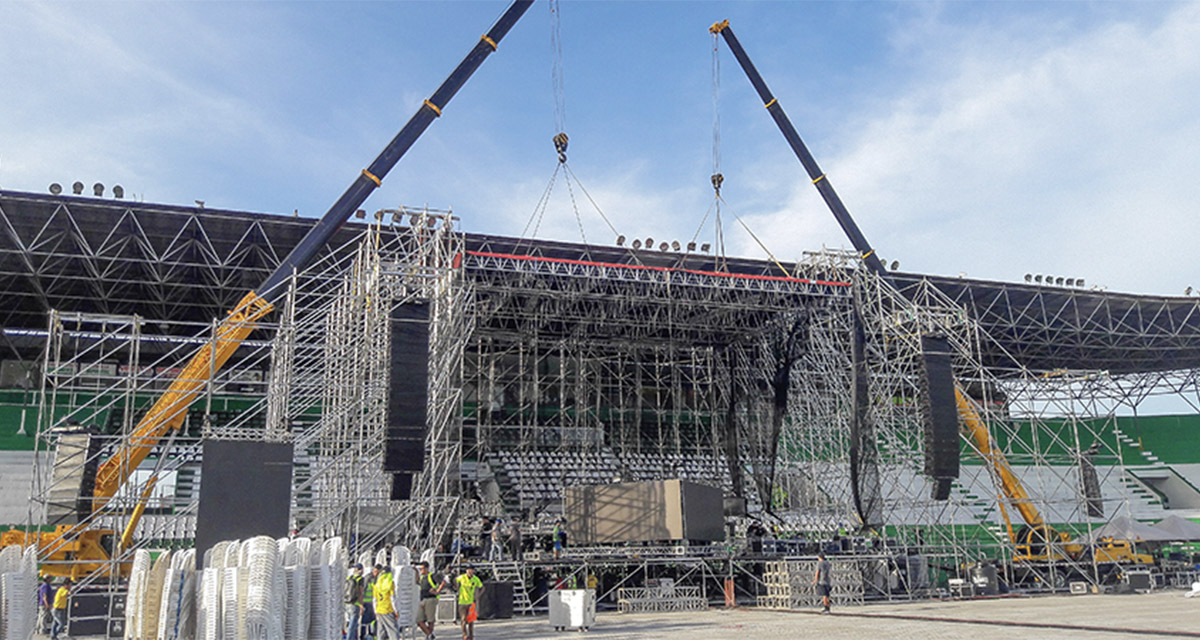

Sistem perancah ringlock untuk acara

Perancah Ringlock dapat digunakan dengan aksesori seperti jack dasar yang dapat disesuaikan , yang dapat disesuaikan dengan jack , balok dan kantilever untuk mencapai berbagai fleksibilitas.
1) dapat didirikan di lereng yang tidak rata dan fondasi melangkah;
2) dapat mendukung stensil melangkah;
3) dapat didirikan dengan lorong, dan dapat didirikan dengan atap dan sayap;
4) Ini dapat digunakan dengan bingkai panjat, meja kerja yang dapat dipindahkan, dan bingkai bengkok luar. Dan seterusnya, untuk mencapai berbagai fungsi dukungan fungsional;
5) Ini dapat digunakan untuk mengatur berbagai tahap, kurung rekayasa iklan, dll.

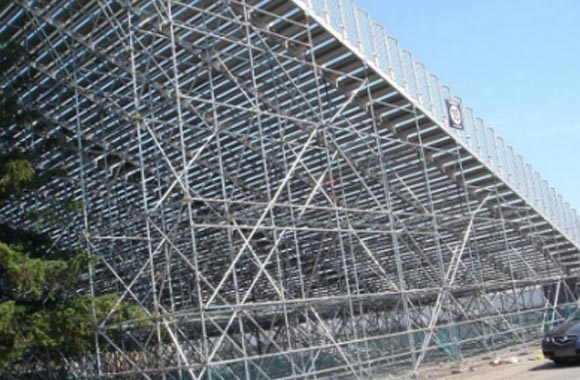

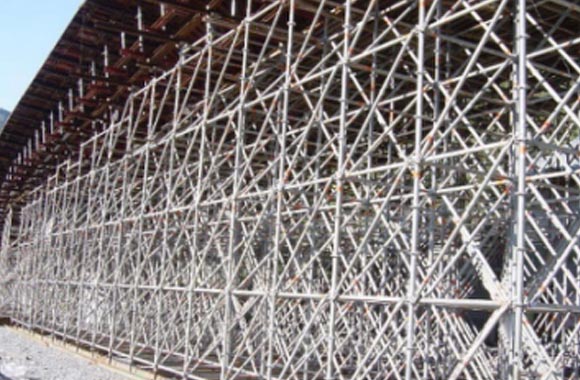

Proyek perancah ringlock

Kapasitas produksi kami lebih dari 20 kontainer setiap bulan. Kami di sini untuk membantu memastikan keberhasilan proyek Anda.

Ladang Minyak Lepas Pantai dekat Labuan, Malaysia

Kilang Minyak di Asia Timur Tengah

Sistem Tempat Duduk untuk Acara di Vietnam

Galangan kapal di Cina Utara

Katalog perancah Ringlock

Berikut adalah katalog sistem ringlock EK. Anda dapat melihat semua produk ringlock diagonal brace, ringlock ledger, dan standar ringlock kami di sini.

Jika Anda merasa katalog perancah ringlock tidak dapat memuaskan Anda, kami juga memiliki file untuk diunduh.

Nama	Unduh
Katalog Sistem Ringlock.pdf	Unduh

Gratis untuk diunduh dan pertanyaan

Perancah ringlock adalah mekanisme penguncian sendiri dengan penyisipan baji independen. Karena saling mengunci dan gravitasi, buku besar tidak dapat ditarik keluar meskipun irisannya tidak dikencangkan. Buku besar memiliki fungsi mengunci sendiri, yang dapat dikunci atau dilepas dengan menekan irisan, dan permukaan kontak antara roset dan ujung cor besar, sehingga meningkatkan kekuatan lentur pipa baja , dan memastikan bahwa standar tidak miring.

Sumbu silang vertikal antara standar Ringlock dan buku besar perancah ringlock memiliki akurasi yang tinggi, dan properti tegangannya masuk akal. Oleh karena itu, daya dukung dan kekakuan keseluruhannya besar, dan stabilitas strukturnya kuat. Setiap Standar dapat membawa 3-4 ton. Jumlah Kawat Gigi jauh lebih sedikit dibandingkan perancah tradisional.

Memenuhi standar Eropa, AS, Australia, dan lainnya. Tes laboratorium akan dilakukan oleh perusahaan pihak ketiga (SGS, TUV ...) sebagai persyaratan pelanggan.

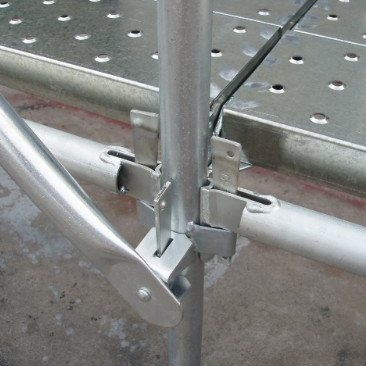

Perancah Ringlock vs. Perancah Cuplock vs. Perancah Kwikstage

Saat memilih sistem perancah modular, faktor-faktor seperti kecepatan perakitan, fleksibilitas, kapasitas menahan beban, dan biaya harus dipertimbangkan secara komprehensif. Ringlock Scaffolding, Cuplock Scaffolding , dan Kwikstage Scaffolding saat ini merupakan tiga sistem scaffolding yang paling banyak digunakan, masing-masing memiliki keunggulan uniknya sendiri.
Tabel di bawah menguraikan perbedaan utama antara ketiga sistem ini, yang bertujuan untuk membantu Anda menentukan sistem mana yang paling cocok untuk konstruksi bangunan, proyek industri, atau kebutuhan teknik infrastruktur Anda.

Jenis	Perancah ringlock	Perancah cuplock	KwikStage Scaffolding

Metode Koneksi	Hiasan berbentuk mawar	Piala Atas & Bawah	Penekan V (V-Grooves)
Titik Sambungan	8	4	4
Sudut Sambungan	Sudut Apa Pun (4 tetap, 4 dapat disesuaikan)	Hanya Sudut Kanan 90 Derajat	Hanya Sudut Kanan 90 Derajat
Mekanisme Penguncian	Baji & Pin yang dapat mengunci sendiri	CupLock Berputar (Kunci Spiral)	Pin Drop-in / Kunci Gravitasi
Diameter tabung	48.3mm	48.3mm	48.3mm
Ketebalan dinding	3.2mm / 3.25mm / 4.0mm	3.0mm / 3.2mm	3.25mm / 4.0mm
Berat	Lampu	Sedang	Berat
Permukaan Selesai	Galvanis Celup Panas (HDG)	Hot-Dip Galvanis / Dicat	Hot-Dip Galvanis / Dicat
Standar Keamanan	EN 12810 / SEBAGAI 1576	BS 1139 / EN 12810	AS/NZS 1576
Kapasitas Penahan Beban	Sangat Tinggi (Pembebanan aksial, eksentrisitas minimal)	Tinggi	Sedang
Fleksibilitas	Sangat Tinggi	Sedang	Sedang
Kecepatan Perakitan	Cepat (Diamankan hanya dengan memalu pin baji)	Sedang (Membutuhkan memutar cuplock; mungkin perlu membersihkan kotoran dari cangkir)	Relatif Cepat (Gaya pin drop-in)
Stabilitas Struktural	Kuat; menggunakan penyangga diagonal untuk membentuk struktur segitiga untuk stabilitas yang sangat tinggi	Kuat	Kuat
Biaya Pemeliharaan	Rendah (Tidak ada bagian bergerak yang rapuh)	Sedang (Cangkir rentan terhadap deformasi/berkarat)	Sedang (Penekanan V rentan terhadap kerusakan)
Kehidupan Pelayanan	10–15+ Tahun	8–10 Tahun	5–8 Tahun
Aplikasi	Pembangunan Jembatan, Galangan Kapal, Rig Minyak/Gas, Fasilitas Industri	Struktur Linier, Penopang/Penguatan Struktural, Struktur Sederhana	Konstruksi Bangunan, Proyek Pengecatan, Pekerjaan Batu, Proyek Komersial
Pasar Utama	Global (Khususnya Eropa/AS, Infrastruktur Kelas Atas)	Asia, Timur Tengah, Sebagian Afrika	Australia, Inggris, Afrika Selatan

Rekomendasi Perancah EK:
1. Keuntungan Mekanika Struktural
Ringlock: Menampilkan desain roset segi delapan yang menyelaraskan titik koneksi antara buku besar dan standar di sepanjang sumbu tengah. Pengaturan penahan beban terpusat ini meminimalkan tegangan eksentrik, sehingga menghasilkan ketahanan torsi yang unggul dan stabilitas struktural secara keseluruhan dibandingkan dengan sistem Cuplock.
2. Perbandingan Efisiensi Operasional
Berdasarkan data lapangan di lapangan, untuk proyek perancah dengan skala yang sebanding, sistem Ringlock dapat dibangun sekitar 30% lebih cepat dibandingkan sistem Cuplock . Alasan utama efisiensi ini terletak pada desain berbasis roset, yang memungkinkan pin baji dipasang hanya dengan memalu; hal ini secara efektif menghilangkan masalah umum yang ditemukan pada sistem tipe cangkir—seperti kemacetan komponen, penumpukan debu, atau korosi—yang dapat mencegah simpul cuplock berputar bebas.
3. Rekomendasi Aplikasi Pasar
Ringlock Scaffolding : Paling cocok untuk struktur kompleks yang memerlukan tingkat fleksibilitas tinggi dan kapasitas menahan beban yang luar biasa.
Cuplock Scaffolding : Solusi ekonomis dan efisien untuk struktur perancah linier, seperti yang digunakan dalam pekerjaan fasad dan sistem pendukung bekisting.
Perancah Kwikstage : Sistem serbaguna yang cocok untuk proyek konstruksi umum dengan persyaratan penahan beban sedang.

Mengapa Memilih Perancah Ringlock Kami?

Perancah Ringlock kami diproduksi menggunakan baja Q355B berkekuatan tinggi, memastikan kapasitas penahan beban maksimum untuk proyek industri tugas berat.

Dimensi Kunci	EK SCAFFOLDING	Kelas Pasar Standar	Potensi Resiko
Bahan mentah	Q355B Baja Paduan Rendah Kekuatan Tinggi	Baja Karbon Standar Q235	Kapasitas menahan beban rendah; rentan terhadap ketidakstabilan struktural dalam konstruksi bertingkat tinggi.
Proses Roset	Pelat Baja Tebal 10mm / Pengecoran & Stamping Presisi	Pelat Tebal 8mm atau Stamping Bahan Daur Ulang	Mawar rentan terhadap bengkok atau retak karena beban.
Pengelasan	Pengelasan otomatis (menggunakan standar vertikal 'Singa Emas'); lasan penuh dan seragam tanpa gerinda	Pengelasan Titik Manual	Lasan tidak rata; ketahanan geser yang lemah pada simpul, rentan terhadap patah.
Perlindungan Permukaan	Galvanisasi Hot-Dip (HDG) ≥ 80μm	Pengecatan Semprot Elektro-Galvanisasi atau Dingin <20μm	Karat terjadi dalam 1-2 tahun; korosi menyebabkan berkurangnya ketebalan dinding.
Dimensi Pipa & Tebal Dinding	Kontrol Toleransi Positif (misalnya, 3,2 mm + 0,1 mm)	Toleransi Negatif Parah (Nominal 3,2 mm, Aktual 2,7 mm)	Perbedaan perhitungan beban menimbulkan risiko keruntuhan struktur.
Presisi Pemasangan	Desain pin baji yang dapat mengunci sendiri; ketat, pas tepat	Pin longgar atau dimensi tidak konsisten	Struktur perancah secara keseluruhan terasa tidak stabil dan goyah, sehingga membahayakan keselamatan pekerja.
Standar Kepatuhan	EN 12810 / AS/NZS 1576	Tidak ada sertifikasi atau ketergantungan pada standar internal yang sederhana
Penelusuran Kualitas	Setiap batch mencakup laporan pengujian material dan nomor batch	Tidak ada catatan yang relevan	Ketidakmampuan melacak sumber bahan baku jika terjadi kecelakaan.

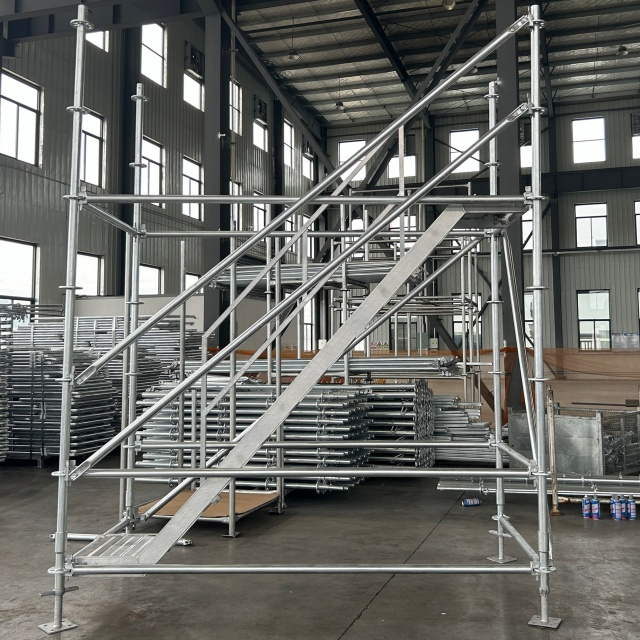

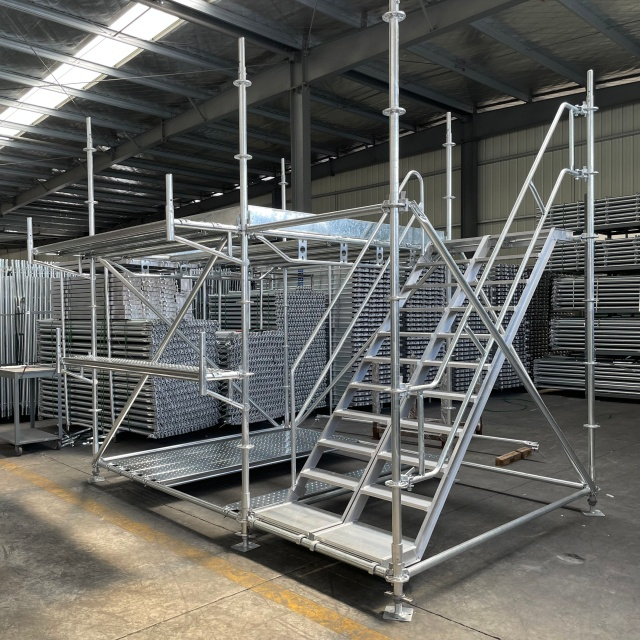

Bagaimana Proses Pemasangan Ringlock Scaffolding?

Proses Instalasi

1. Tentukan Ruang Lingkup Konstruksi: Tentukan luas pemasangan scaffolding berdasarkan gambar desain. Tandai tata letak dan posisinya sesuai dengan dimensi yang ditentukan, lakukan penyesuaian seperlunya selama konstruksi berdasarkan kondisi lokasi sebenarnya.
2. Pasang Jack Dasar yang Dapat Disesuaikan: Pastikan permukaan tanah rata dan kokoh. Letakkan pelat dasar di lokasi yang direncanakan dan letakkan dongkrak dasar yang dapat disesuaikan di atasnya.
3. Pasang Kerah Dasar: Pasangkan kerah dasar (selongsong dasar) di atas jack dasar yang dapat disesuaikan . Sesuaikan mur pada dongkrak dasar untuk memastikan bahwa semua kerah dasar sejajar pada ketinggian horizontal yang sama.
4. Standar dan Buku Besar yang Tegak: Masukkan standar vertikal ke dalam kerah dasar. Hubungkan buku besar horizontal ke roset ringlock yang terletak pada standar, dan masukkan pin baji ke dalam lubang kecil pada mawar untuk mengamankan sambungan.
5. Pasang Kawat Gigi Diagonal: Kawat gigi diagonal harus dipasang dengan pola seperti kisi-kisi untuk meningkatkan stabilitas struktur dan memastikan struktur perancah tetap tegak lurus dan persegi.
6. Pasang papan perancah dan Pelindung Keselamatan: Letakkan papan baja ( papan perancah ) melintasi buku besar horizontal. Pasang papan kaki di sepanjang tepinya dan pasang pagar pembatas untuk memastikan keselamatan operasional.
7. Pasang Tingkat Kedua: Ulangi langkah 4 hingga 6 hingga sistem perancah ringlock mencapai ketinggian yang ditentukan.

Poin Penting untuk Konstruksi Perancah Ringlock

1. Panjang sekrup penyetel yang terbuka pada soket dasar yang dapat disetel tidak boleh melebihi 300 mm.
2. Standar vertikal biasanya disusun dalam salah satu dari dua konfigurasi: pola matriks-spiral (menyerupai struktur kolom kisi), atau pola “angka delapan” simetris (atau pola “V” simetris).
3. Setelah ketinggian perancah mencapai spesifikasi desain—dan sebelum menuangkan beton—sistem perancah ringlock harus menjalani pemeriksaan penerimaan formal.
4. Sistem perancah ringlock harus memenuhi persyaratan desain, tetap rata dan stabil; tidak boleh ada komponen yang lepas atau dibiarkan tidak tertopang (menggantung).
5. Panjang ekstensi kantilever dari jack U-head yang dapat disesuaikan dan jack dasar yang dapat disesuaikan di luar buku besar horizontal harus benar-benar mematuhi spesifikasi desain.
6. Pastikan pin baji pada penyangga diagonal vertikal telah terpasang erat dan sejajar dengan standar vertikal; demikian pula, verifikasi bahwa pin baji pada buku besar horizontal sejajar tegak lurus dengan buku besar.
7. Verifikasi bahwa posisi pemasangan, jumlah, dan konfigurasi tata letak semua komponen struktural memenuhi spesifikasi desain.
8. Semua pin pengunci pada perancah ringlock harus dalam posisi terkunci; bagian kantilever harus diposisikan secara tepat; buku besar horizontal dan penyangga diagonal vertikal harus dipasang sepenuhnya di setiap tingkat (atau lift); pin pengunci harus terpasang erat; dan semua tindakan perlindungan keselamatan harus diterapkan sepenuhnya.
9. Tindakan perlindungan keselamatan yang tepat—seperti jaring pengaman horizontal—harus benar-benar mematuhi persyaratan yang diuraikan dalam rencana konstruksi khusus.
10. Catatan yang berkaitan dengan kegiatan instalasi dan pemeriksaan mutu harus disimpan secara tepat waktu dan komprehensif.

Pedoman Keamanan Utama

Alat Pelindung Diri (APD): Semua personel yang melakukan pekerjaan harus mengenakan helm pengaman, sarung tangan anti selip, dan alas kaki keselamatan.
Kapasitas dan Stabilitas Penahan Beban: Prinsip stabilitas '4 banding 1' harus dipatuhi dengan ketat; khususnya, jika tidak ada penguat tambahan, tinggi perancah yang dipasang tidak boleh melebihi empat kali dimensi sisi terpendek alasnya.
Pemeriksaan Material: Dilarang keras menggunakan komponen struktural apa pun yang rusak, bengkok, berubah bentuk, atau terkorosi parah.
Kompatibilitas Komponen: Jika komponen dari pabrikan berbeda ingin digabungkan, verifikasi kompatibilitasnya secara terpisah harus dilakukan.

FAQ Perancah Ringlock

Q Bagaimana struktur sambungan roset ringlock memastikan stabilitas sistem?

A Node roset dalam sistem perancah ringlock kami memungkinkan koneksi hingga delapan arah dalam satu bidang. Mekanisme penguncian otomatis pada kepala baji memastikan pembentukan sambungan 'semi-kaku'. Ketika baji didorong pulang dengan palu, maka akan menghasilkan gaya pra-tarik yang sangat tinggi pada sambungan, sehingga meminimalkan perpindahan (yaitu, efek P-Delta); dibandingkan dengan sistem Cuplock atau Kwikstage, desain struktural ini menawarkan kekakuan torsi yang unggul.
Q Apakah sistem perancah ringlock Anda kompatibel dengan produk dari merek besar lainnya (misalnya, Layher)?

A Kompatibilitas memang menjadi perhatian umum di kalangan pelanggan kami. Sistem perancah ringlock kami memiliki desain roset 8 lubang standar dan menggunakan pipa baja dengan diameter 48,3 mm. Meskipun dimensinya kompatibel dengan banyak sistem perancah yang diakui secara global, kami sangat menyarankan untuk berkonsultasi dengan teknisi kami sebelum mencampur komponen dari produsen berbeda untuk memastikan kekakuan sambungan serta keamanan dan kepatuhan sistem secara keseluruhan.
Q Berapa perkiraan masa pakai lapisan Hot-Dip Galvanis (HDG) di lingkungan yang korosif?

A Semua komponen kami menjalani proses galvanisasi hot-dip yang ketat sesuai dengan standar ISO 1461, sehingga mencapai ketebalan lapisan seng rata-rata sebesar ≥80 m. Di lingkungan industri atau pesisir pada umumnya, lapisan ini memberikan perlindungan korosi hingga 15 hingga 20 tahun—tingkat kinerja yang jauh lebih unggul dibandingkan produk serupa yang diberi perlakuan pra-galvanis atau pengecatan.
Q Mengapa Anda memilih baja Q355B daripada baja Q235 standar?

A Q355B (S355JR) adalah baja paduan rendah berkekuatan tinggi dengan kekuatan luluh yang jauh lebih tinggi dibandingkan baja Q235. Dengan memanfaatkan bahan ini, perancah Ringlock standar kami mampu menahan beban yang lebih berat namun tetap ringan—sehingga secara efektif mengurangi biaya transportasi dan mengurangi intensitas tenaga kerja. Di bidang konstruksi bertingkat tinggi dan perancah industri, baja Q355B dikenal luas sebagai 'standar emas' dalam industri.
Q Apakah perancah Ringlock Anda memenuhi standar keselamatan internasional?

A Ya. Semua produk kami dirancang, diuji, dan disertifikasi sesuai dengan EN 12810-1/2 (Standar Eropa), ANSI/SSFI SC100-5/05 (Standar AS), dan AS/NZS 1576 (Standar Australia/Selandia Baru). Untuk setiap batch barang, kami menyediakan Laporan Pengujian Material (MTR) yang komprehensif dan informasi ketertelusuran batch untuk memastikan keamanan dan integritas struktural selama konstruksi di lokasi.
