Panduan Penggunaan Sleeve Coupler: Pendahuluan, Penerapan, dan Tindakan Pencegahan

Coupler selongsong adalah aksesori perancah eksternal yang memperpanjang panjang pipa baja perancah tanpa mempengaruhi stabilitas struktural perancah, sehingga memberikan kontinuitas aksial dan kekuatan menahan beban. Artikel ini akan memberikan pengenalan mendetail tentang coupler selongsong, skenario penerapannya, dan cara menggunakannya dengan benar.

Apa itu Coupler Lengan?

Skrup selongsong, juga dikenal sebagai konektor atau skrup eksternal, adalah komponen kunci dalam sistem perancah, yang digunakan untuk menyambung pipa perancah dengan diameter luar ujung ke ujung 48,3 mm. Mereka dapat menghubungkan dua batang tegak secara vertikal, dua batang horizontal secara horizontal, atau dua batang diagonal secara diagonal. Coupler selongsong biasanya terbuat dari pelat baja berkekuatan tinggi setebal 4 mm melalui proses stamping atau penempaan, memenuhi standar EN74 atau BS139, dan mencapai kinerja Kelas B tugas berat dengan ketahanan slip melebihi 9 kN.

Spesifikasi Umum

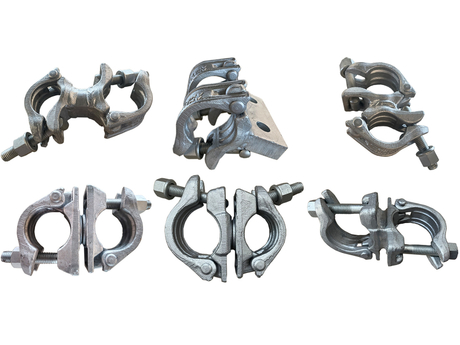

Jenis-Jenis Coupler pada Scaffolding dan Perbedaannya dengan Sleeve Coupler

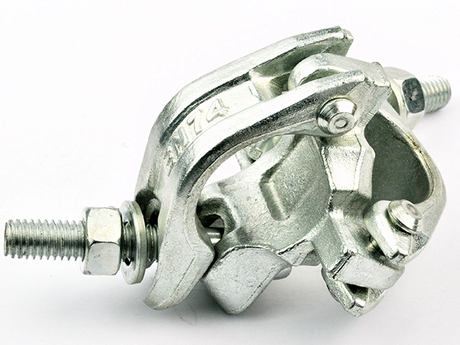

Ada berbagai jenis scaffolding coupler yang digunakan dalam scaffolding, umumnya dikategorikan sebagai swivel coupler dan right-angle coupler.

Apa Klasifikasi dan Perbedaan Sleeve Coupler?

Stamped Sleeve Coupler: Juga dikenal sebagai coupler selongsong standar, ini adalah coupler ringan dan ekonomis yang terbuat dari pelat baja berkekuatan tinggi melalui stamping, menyediakan sambungan ujung ke ujung untuk pondasi.

Coupler Selongsong Tempa: Juga dikenal sebagai sambungan selongsong tugas berat, cocok untuk aplikasi penahan beban tinggi dan merupakan pilihan ideal untuk lingkungan konstruksi yang keras.

Selain itu, menurut standar, skrup dapat dibagi menjadi skrup selongsong standar Inggris dan skrup selongsong Kelas B EN74.

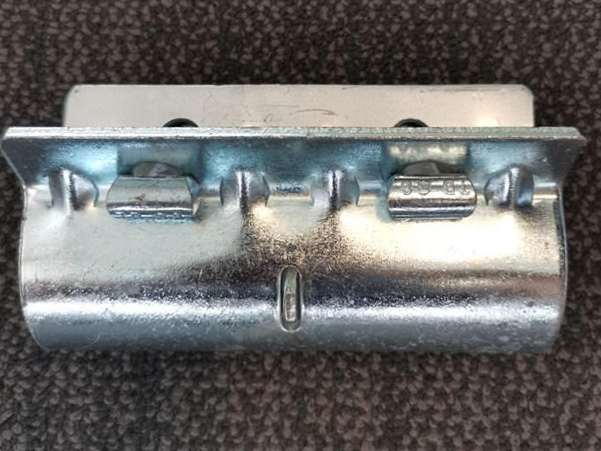

Skrup selongsong standar Inggris: Tipe standar yang banyak digunakan.

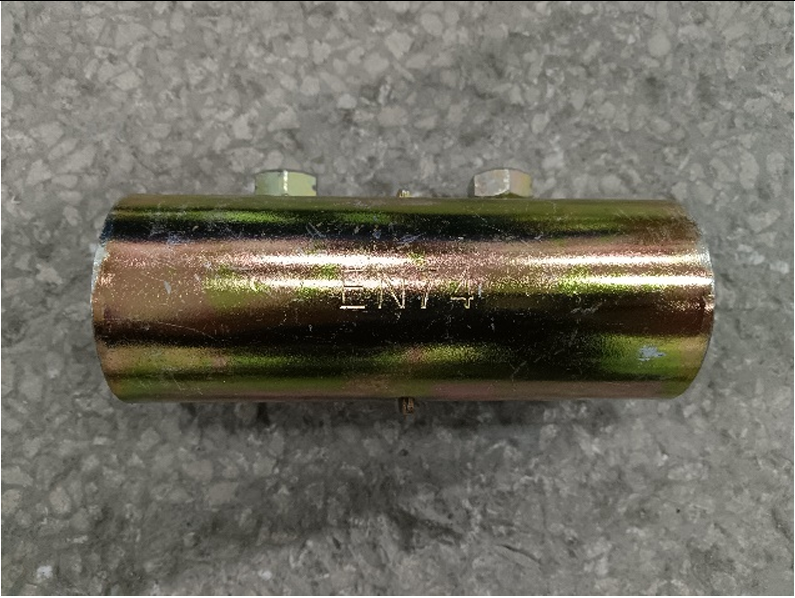

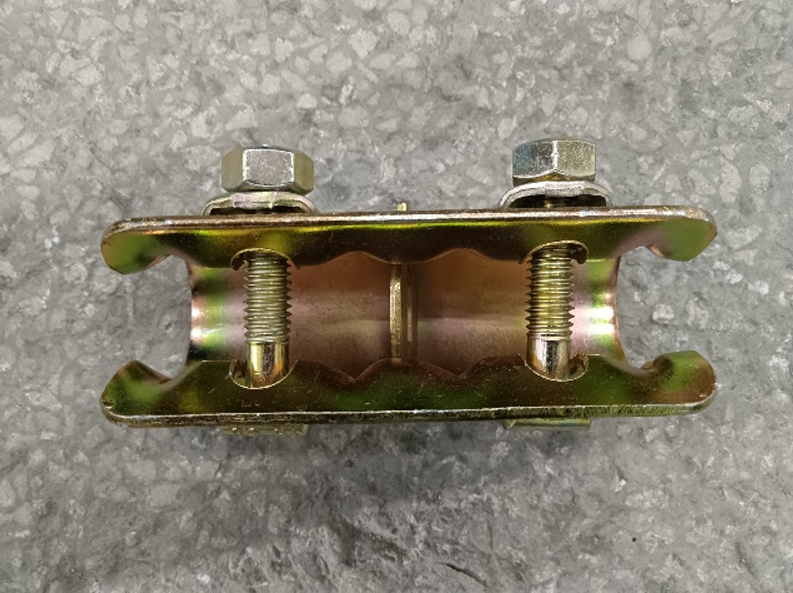

Coupler selongsong Kelas B EN74: Skrup dengan kinerja anti selip dan kapasitas menahan beban lebih tinggi dibandingkan dengan skrup Kelas A.

Semua model dirancang khusus untuk pipa baja perancah dengan diameter luar 48,3 mm, memastikan pertukaran yang mulus di lokasi konstruksi.

Apa Keuntungan dari Coupler Lengan?

Panjang yang Diperpanjang: Skrup selongsong dapat memperpanjang panjang pipa perancah tanpa menambahkan struktur pendukung tambahan.
Stabilitas: Menyediakan sambungan yang kuat dan aman antar pipa baja.
Keserbagunaan: Cocok untuk berbagai konfigurasi perancah.
Ekonomi: Dibandingkan dengan menyambung beberapa pipa baja yang lebih pendek, penggunaan coupler selongsong seringkali lebih hemat biaya.

Dimana Coupler Selongsong Dapat Digunakan?

Coupler selongsong biasanya digunakan dalam proyek yang memerlukan panjang atau tinggi perancah yang diperpanjang, seperti:
Konstruksi Bangunan Bertingkat Tinggi: Dalam proyek konstruksi bangunan bertingkat tinggi, perancah sering kali perlu dipasang pada ketinggian yang sangat tinggi.
Proyek Pemeliharaan Jembatan: Dalam proyek pemeliharaan dan perbaikan jembatan, perancah perlu menjangkau jarak yang jauh.
Pabrik Industri: Di ​​lingkungan industri di mana perancah perlu dipasang untuk pekerjaan pemeliharaan dan perbaikan.

Bagaimana Cara Menggunakan Sleeve Coupler yang Benar?

Panduan Pemasangan Coupler Selongsong

1. Persiapan: Pastikan pipa baja yang akan disambung bersih dan bebas dari serpihan, dan permukaan sambungan pipa halus agar pas.

2. Penyelarasan: Sejajarkan kedua pipa baja dari ujung ke ujung.

3. Pemasangan Coupler: Geser coupler selongsong ke pipa baja yang sejajar.

4. Mengamankan: Gunakan kunci pas untuk mengencangkan baut yang menahan coupler pada tempatnya, dengan torsi kurang lebih 50 Nm.

5. Inspeksi: Terapkan kekuatan manual untuk menguji dan memastikan pipa baja terhubung dengan stabil dan aman.

Tindakan Pencegahan Penggunaan Coupler Selongsong

Saat menggunakan coupler selongsong, perhatikan hal berikut:
Pemasangan yang Benar: Pastikan coupler selongsong dipasang dengan benar dan aman untuk mencegah kecelakaan.
Inspeksi Reguler: Periksa coupler selongsong secara teratur; menentukan apakah skrup yang aus atau rusak masih dapat digunakan.
Kapasitas Beban: Patuhi secara ketat kapasitas beban coupler selongsong untuk menghindari kerusakan akibat kelebihan beban.

Manual Perawatan Coupler Selongsong

Skrup selongsong memerlukan perawatan dan pemeriksaan rutin selama penggunaan. Penggantian skrup yang rusak parah secara tepat waktu menjamin stabilitas dan keamanan sistem perancah.

Perawatan:
Periksa secara berkala kondisi ulir baut dan mur untuk memastikan sleeve coupler berfungsi dengan baik.
Oleskan penghambat karat selama penyimpanan.
Simpan di rak yang kering dan tidak menempel di permukaan tanah.

Inspeksi:
Inspeksi visual: Periksa tanda-tanda keausan, karat, atau kerusakan.
Pengujian fungsional: Uji fungsi sambungan skrup untuk memastikan berfungsi dengan benar.
Pembersihan: Periksa skrup dan area sekitarnya dari karat atau kotoran dan segera bersihkan.

Kesimpulan

Skrup selongsong perancah cocok untuk berbagai proyek perancah dan banyak digunakan pada platform pengeboran minyak dan gas, konstruksi panggung, pagar pembatas, dan bidang lainnya. Penggunaan dan pemeliharaan skrup yang tepat dapat memperpanjang masa pakainya secara efektif.

FAQ Coupler Selongsong

1. Apa fungsi utama dari coupler selongsong?
   Coupler selongsong terutama digunakan untuk sambungan ujung ke ujung pipa baja perancah, yang secara efektif memperpanjang panjang dan tinggi pipa perancah tanpa mengurangi stabilitas struktural.

2. Standar apa yang dipenuhi oleh skrup selongsong?
   Coupler selongsong yang diproduksi oleh perancah EK mematuhi standar EN74 Kelas B & BS1139 dan dapat memberikan laporan pengujian SGS.

3. Apa perbedaan antara skrup selongsong dan skrup internal?
   Skrup selongsong terhubung secara eksternal ke pipa baja, menawarkan kekakuan keseluruhan yang lebih tinggi dan biasanya digunakan untuk pipa baja 48,3 mm.
   Skrup internal terhubung secara internal ke pipa baja, menghasilkan tampilan yang lebih bersih dan kekakuan yang lebih rendah pada titik sambungan, namun dengan stabilitas yang lebih tinggi.

4. Apa keuntungan menggunakan skrup selongsong dalam proyek perancah?
   Mereka memperpanjang panjang dan tinggi perancah, menjaga stabilitas sistem perancah, dan memberikan fleksibilitas yang lebih besar dalam pemasangan dan konfigurasi perancah.

5. Dalam skenario manakah coupler selongsong cocok?
   Coupler selongsong memiliki beragam aplikasi dan dapat digunakan dalam skenario apa pun yang memerlukan panjang atau tinggi perancah yang diperpanjang, seperti konstruksi gedung bertingkat tinggi, proyek pemeliharaan jembatan, dan lokasi industri seperti platform pengeboran minyak dan gas. Mereka juga dapat digunakan dalam konstruksi panggung dan perlindungan pagar pembatas.

6. Bagaimana skrup selongsong dipasang pada pipa baja perancah?
   Sejajarkan ujung dua pipa baja perancah, masukkan coupler selongsong, dan kencangkan baut dengan kunci pas atau masukkan pin untuk mengencangkan dengan aman.

7. Tindakan pencegahan keselamatan apa yang harus diambil saat menggunakan coupler selongsong?
   Pertama, instalasi yang tepat sangat penting. Selama penggunaan, patuhi dengan ketat rekomendasi beban dari produsen perancah dan periksa secara teratur skrup dari keausan atau kerusakan.

8. Sistem perancah manakah yang kompatibel dengan skrup selongsong?
   Coupler selongsong kami dirancang dengan pipa baja berdiameter luar 48,3 mm dan kompatibel dengan sebagian besar sistem perancah modular, seperti perancah cakram, perancah pengunci cangkir, perancah rakitan cepat, dan rangka portal. Penting untuk diperhatikan bahwa pipa baja untuk sistem perancah ini harus memiliki diameter luar 48,3 mm.

9. Apakah Anda menawarkan layanan penyesuaian atau menangani pesanan dalam jumlah besar?
   Sebagai produsen scaffolding, EK scaffolding memiliki lini produksi sendiri dan dapat menyediakan layanan penyesuaian. Namun, kami hanya mendukung pesanan dalam jumlah besar.
