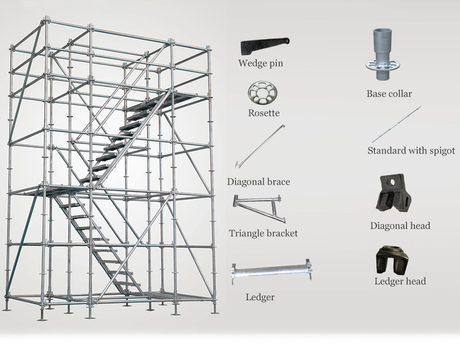

Sistem perancah ringlock terdiri dari beberapa komponen utama, termasuk standar ringlock, buku besar, penyangga diagonal, papan jalan perancah, jack U-head, jack dasar, rangka, dan tangga. Komponen-komponen ini dapat dihubungkan bersama dengan aman menggunakan mekanisme penguncian. Panduan ini akan memberikan pengenalan rinci untuk setiap bagian dari sistem perancah ringlock.

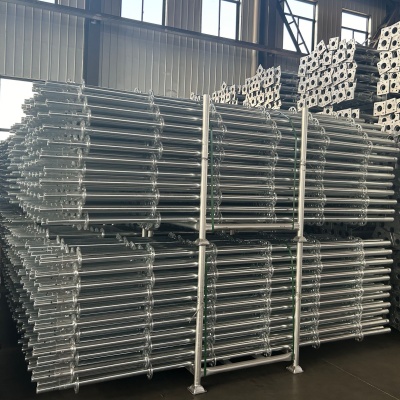

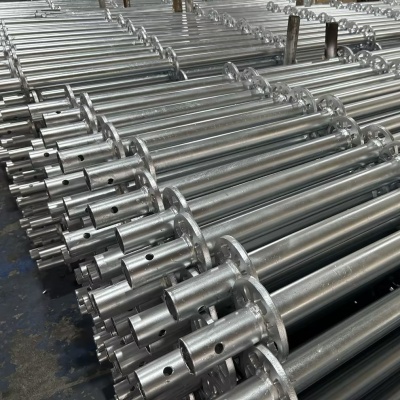

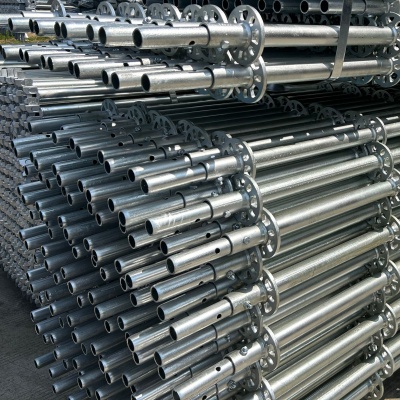

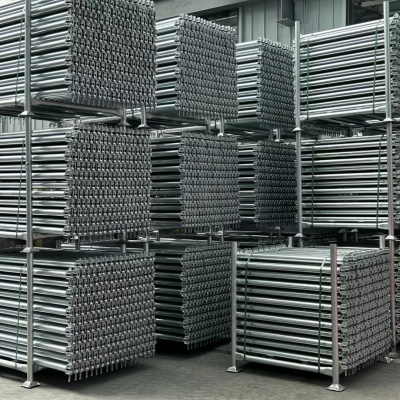

Standar Ringlock adalah komponen pendukung vertikal dari sistem perancah. Setiap standar ringlock memiliki node perancah melingkar yang dilas dengan interval 500mm, digunakan untuk menghubungkan komponen seperti buku besar ringlock dan kawat gigi diagonal ringlock. Standar Ringlock dihubungkan menggunakan konektor internal. Kami menawarkan dua jenis standar ringlock: dengan dan tanpa konektor internal.
Spesifikasi Standar:
Panjang: Panjang yang umum adalah 0,5 meter, 1 meter, 1,5 meter, 2 meter, 2,5 meter, dan 3 meter.
Bahan: baja berkekuatan tinggi Q235 atau Q345
Diameter: 48.3mm
Perawatan permukaan: Galvanis
Ringlock Standar Tanpa Keran
Standar Ringlock Dengan Keran

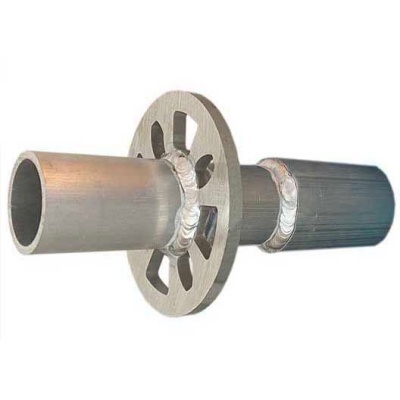

Kerah dasar ringlock adalah komponen mendasar dari sistem perancah ringlock. Ini terdiri dari simpul melingkar, tabung diameter dalam 48,3 mm (untuk menyambung ke jack dasar), dan tabung luar 57 mm (untuk menyambung ke standar ringlock). Biasanya digunakan untuk menghubungkan standar ringlock dan jack dasar, memastikan fondasi yang stabil untuk perancah.
Spesifikasi Kerah Dasar:
Dimensi: Ukuran umum mencakup 240mm dan 430mm; ukuran khusus juga tersedia berdasarkan permintaan.
Berat: Sekitar 2-3 kg
Bahan: baja berkekuatan tinggi Q235 atau Q345
Perawatan Permukaan: Galvanis

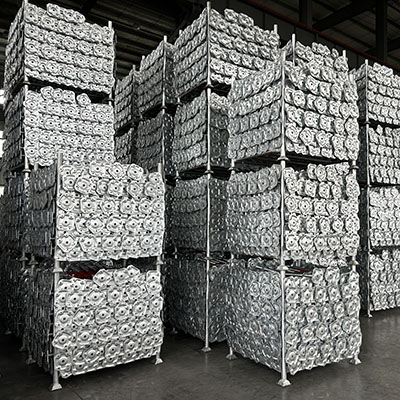

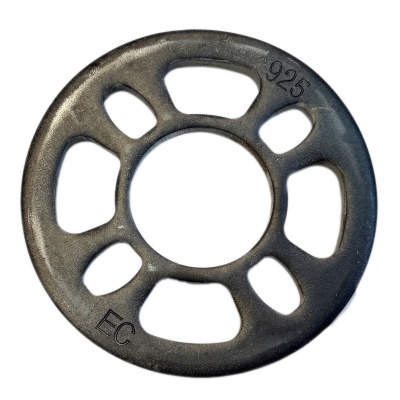

Roset ringlock adalah komponen penting dari tiang vertikal dalam sistem perancah ringlock. Ini dilas ke standar ringlock dan dihubungkan ke komponen seperti buku besar ringlock, penyangga diagonal ringlock, dan braket ringlock. Roset ringlock memiliki delapan lubang, memungkinkan sambungan dalam delapan arah, memungkinkan perakitan sistem perancah secara fleksibel dalam berbagai bentuk.
Spesifikasi Roset:
Ketebalan dinding: 8-10 mm
Diameter: 120mm
Bahan: pelat baja berkekuatan tinggi Q235 atau Q345
Perawatan permukaan: Galvanis

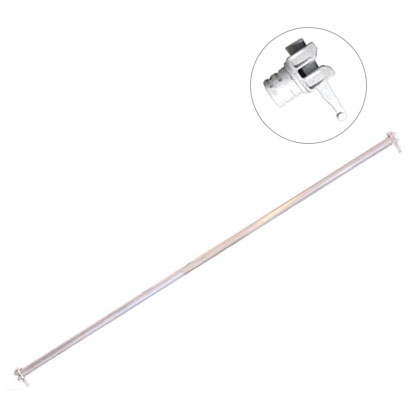

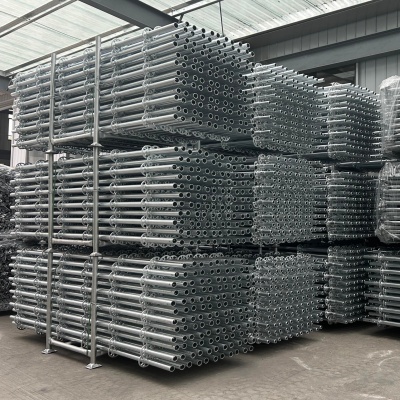

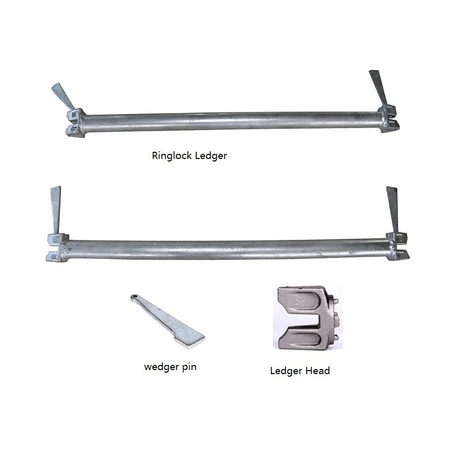

Buku besar ringlock adalah komponen pendukung horizontal dalam sistem perancah ringlock, digunakan untuk menghubungkan standar dan membangun kerangka sistem ringlock, meningkatkan ketahanan perancah terhadap deformasi. Buku besar ringlock memiliki kepala palang yang dilas di kedua ujungnya, yang dapat dengan cepat dimasukkan ke dalam dan dikunci ke roset ringlock pada standar ringlock. Cara ini membuat proses pemasangan sistem scaffolding menjadi lebih cepat dan efisien.
Spesifikasi Buku Besar:
Panjang: Panjang umum meliputi 0,3m, 0,6m, 0,9m, 1,2m, 1,5m, 1,8m, dan 2,5m.
Diameter: 48.3mm
Bahan: baja berkekuatan tinggi Q235 atau Q345
Perawatan permukaan: Galvanis

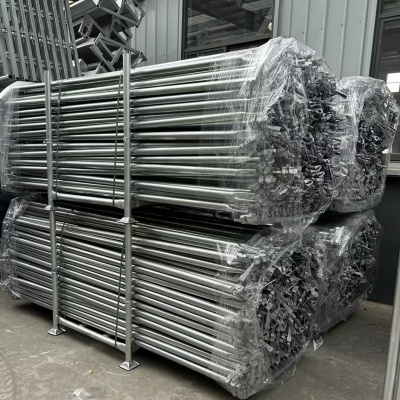

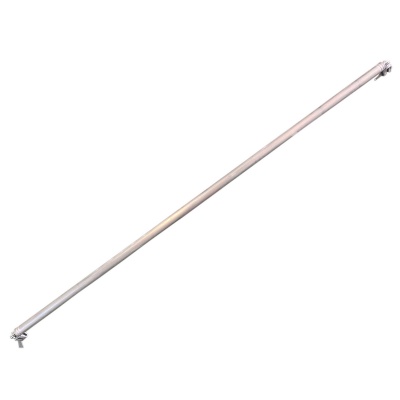

Kawat gigi diagonal Ringlock digunakan untuk menghubungkan buku besar Ringlock dan standar Ringlock secara diagonal. Dengan memanfaatkan node pendukung yang berbeda, mereka membentuk sistem pendukung segitiga yang lebih kuat, sehingga meningkatkan kekuatan dan stabilitas sistem perancah. Kedua ujung penahan diagonal Ringlock dilas dengan struktur berbentuk baji yang dapat langsung dimasukkan ke dalam roset Ringlock pada standar Ringlock.
Spesifikasi Penjepit Diagonal:
Panjang: 1 meter hingga 3 meter, umumnya disesuaikan dengan panjang standar Ringlock dan buku besar.
Diameter: 48,3mm
Bahan: baja berkekuatan tinggi Q235 atau Q345
Perawatan permukaan: Galvanis

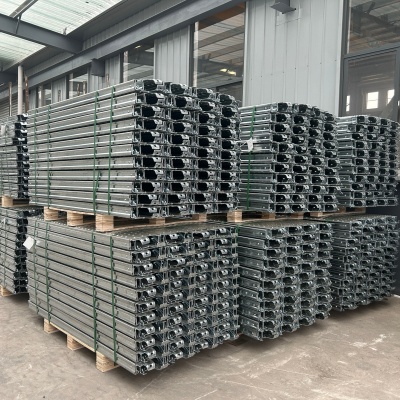

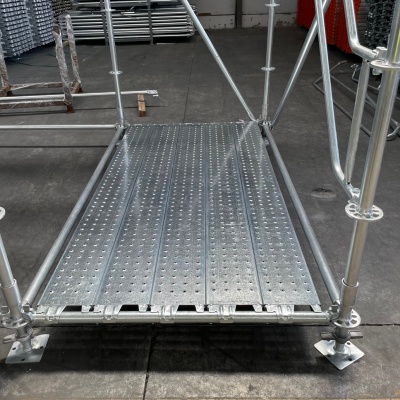

Papan jalan perancah, yang berfungsi sebagai platform kerja utama untuk sistem perancah ringlock, biasanya terbuat dari baja atau aluminium. Mereka memerlukan perawatan anti selip dan anti korosi pada permukaannya serta memiliki kapasitas menahan beban yang tinggi dan permukaan anti selip. Papan jalan perancah dilengkapi dengan kait pengaman di kedua ujungnya untuk mengencangkannya dengan aman ke buku besar ringlock, memastikan keselamatan pekerja dan stabilitas platform.
Spesifikasi Papan Jalan:
Panjang: Tersedia dalam berbagai panjang, biasanya 1 meter hingga 3 meter.
Lebar: 0,3 meter hingga 0,5 meter
Bahan: baja berkekuatan tinggi Q235 atau Q345
Perawatan permukaan: Galvanis, dengan desain berlubang anti selip untuk sifat drainase, anti selip, dan anti korosi.

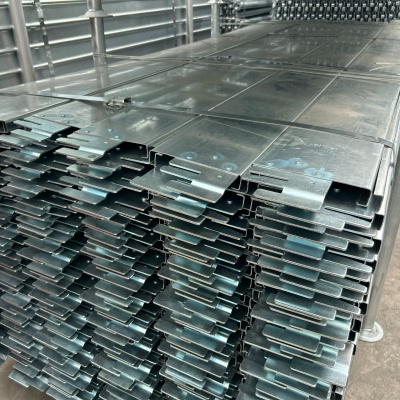

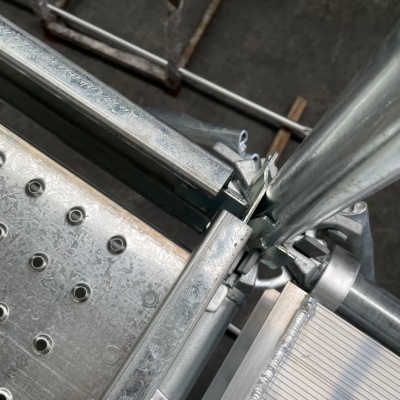

Papan kaki ringlock adalah penghalang vertikal yang dipasang di sepanjang sisi platform perancah atau area terbuka. Melalui desain yang saling mengunci, mereka menutup area platform, mencegah perkakas dan perlengkapan jatuh dari platform, sehingga memberikan perlindungan keselamatan tambahan untuk bekerja di ketinggian pada perancah.
Spesifikasi Papan Kaki:
Panjang : 0,4 meter - 3 meter
Lebar: 152 mm
Bahan: baja berkekuatan tinggi Q235 atau Q345
Perawatan permukaan: Galvanis

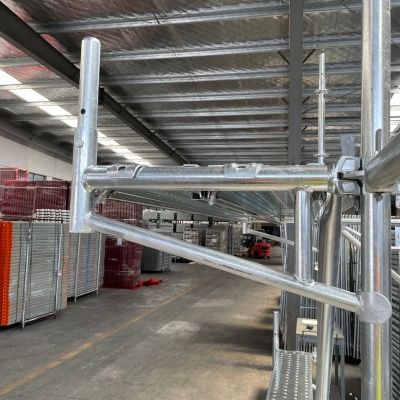

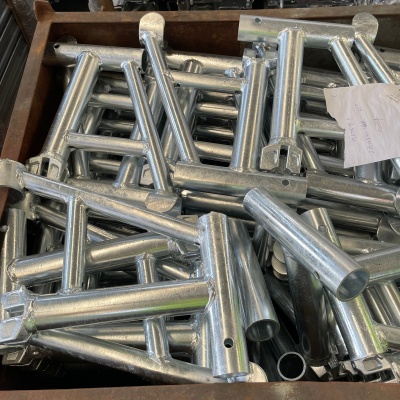

Braket Ringlock adalah alat penting untuk memperluas platform kerja atau platform akses dengan aman. Menggunakan Braket Ringlock ini untuk terhubung dengan standar ringlock dan buku besar memungkinkan papan jalan perancah melampaui rangka utama, memberi pekerja ruang ekstra penting untuk berdiri atau menyimpan peralatan dan bahan yang diperlukan di sepanjang tepinya.
Spesifikasi Braket:
Dimensi: Ukuran standar adalah 300 mm x 200 mm
Bahan: baja galvanis Q235
Perawatan permukaan: Galvanis

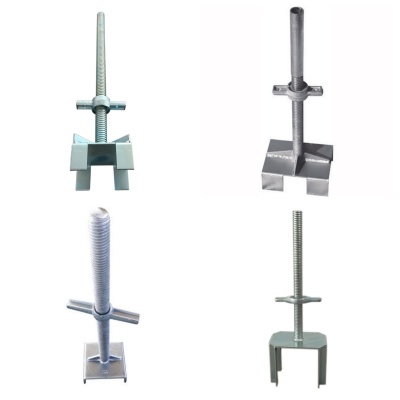

Jack kepala U dipasang di bagian atas perancah dan tingginya dapat disesuaikan, digunakan untuk menopang balok. Hal ini memungkinkan penyesuaian ketinggian yang baik selama konstruksi.
Spesifikasi Jack Kepala U:
Dimensi: Tinggi biasanya dapat disesuaikan antara 300 mm dan 600 mm.
Berat: Sekitar 7-10 kg.
Bahan: Baja berkekuatan tinggi.
Perawatan permukaan: Galvanis.

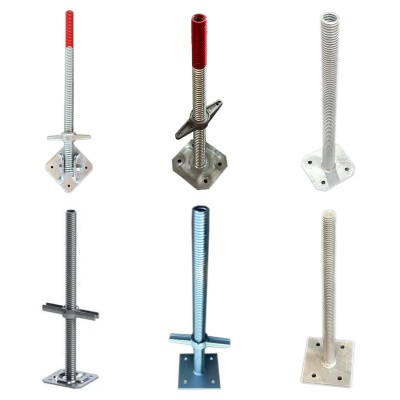

Jack dasar dipasang di bagian bawah sistem perancah untuk menopangnya. Ketinggian perancah dapat diatur dengan memutar mur, dan dongkrak dasar juga memberikan stabilitas pada sistem.
Spesifikasi Jack Dasar:
Tinggi: 300-1500mm
Pelat dasar: 300-500mm
Bahan: baja Q235
Perawatan permukaan: Galvanis, dicat

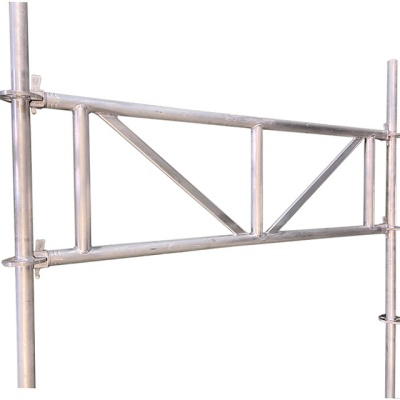

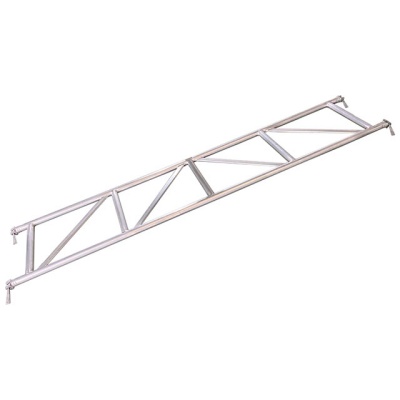

Rangka Ringlock adalah komponen horizontal dari sistem perancah ringlock, terdiri dari beberapa batang baja yang membentuk struktur segitiga yang stabil. Ia menawarkan kapasitas menahan beban yang lebih besar dibandingkan dengan buku besar ringlock.
Spesifikasi Rangka Ringlock:
Ukuran: 1-3 meter
Berat: Sekitar 10-15 kg
Bahan: baja Q235 atau Q345

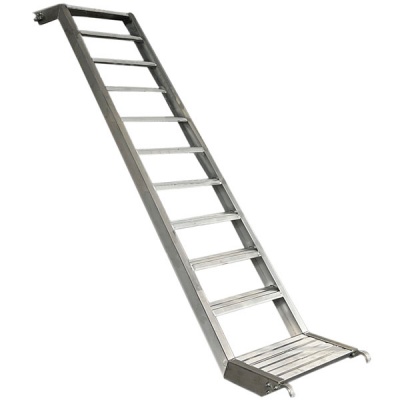

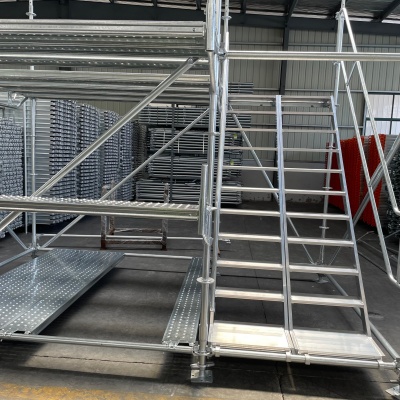

Tangga perancah dapat dihubungkan langsung ke sistem perancah, berintegrasi secara mulus dengan struktur perancah untuk menciptakan akses multi-level. Mereka memiliki platform, bagian tangga, dan titik masuk dan keluar yang nyaman, menyediakan akses yang aman bagi pekerja.
Spesifikasi Tangga Perancah:
Dimensi: Ketinggian umum adalah 2 meter dan 3 meter.
Bahan: Paduan aluminium atau baja.
Perawatan Permukaan: Galvanis
FAQ
T: Apakah jarak antar cakram tegak tetap?
A: Cakram tegak dilas dengan interval yang sama. Jarak standar adalah 500mm (disarankan oleh standar nasional). Untuk skenario khusus, jarak 300mm/600mm/1000mm dapat disesuaikan.
Q: Berapa spesifikasi panjang palang horizontal? Bisakah mereka disesuaikan?
A: Panjang umum untuk batang horizontal adalah: 0,5m, 1,0m, 1,5m, 2,0m, 2,5m, dan 3,0m untuk memenuhi persyaratan bentang perancah yang berbeda. Panjang non-standar (seperti 3,5m dan 4,0m) dapat disesuaikan.
Q: Bisakah penyangga diagonal dihilangkan, hanya menggunakan batang tegak dan batang horizontal?
A: Dilarang keras menghilangkan bresing diagonal: bresing diagonal adalah komponen inti untuk ketahanan perancah terhadap perpindahan lateral dan guling. Struktur perancah yang hanya menggunakan batang tegak dan horizontal merupakan “struktur rangka kaku” dengan kekakuan lateral yang sangat buruk. Di bawah beban konstruksi dan beban angin, perancah sangat rentan runtuh sehingga melanggar standar keselamatan nasional.
